Ellära - vad visar voltmetern?

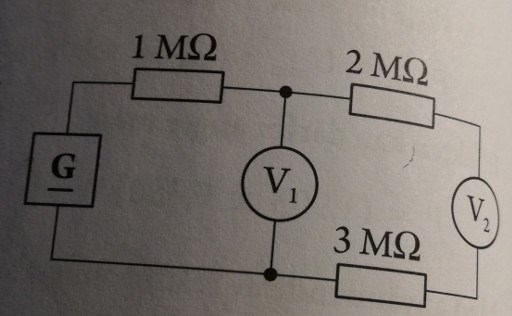

Voltmetrarna i kopplingen under har mycket hög noggrannhet. Båda har resistansen 10 MΩ. Generatorn har konstant polspänning. Voltmetern V1 visar 21.00 V. Vad visar voltmetern V2?

Hur skall man tänka här? Hmmm...

Strömmen genom $V_{2}$ :
$I_{2} = \frac{V_{1}}{2 + 10 + 3} = . . . μ A$

Affe Jkpg skrev :
Strömmen genom $V_{2}$ :
$I_{2} = \frac{V_{1}}{2 + 10 + 3} = . . . μ A$
$V_{2} = 10 * I_{2}$ =...V

Okej. Varför blir strömmen genom I2 V1/(2+10+3) när den resistorn är 10?. Borde det inte vara V1/10?

sudd skrev :
Affe Jkpg skrev :
Strömmen genom $V_{2}$ :
$I_{2} = \frac{V_{1}}{2 + 10 + 3} = . . . μ A$
$V_{2} = 10 * I_{2}$ =...V
Okej. Varför blir strömmen genom I2 V1/(2+10+3) när den resistorn är 10?. Borde det inte vara V1/10?

Jag förstår inte din fråga. Kan du beskriva lite mer.
$I_{2}$ är strömmen genom $10 M Ω' s - m o t s t å n d e t h o s V_{2}$

Affe Jkpg skrev :
sudd skrev :
Affe Jkpg skrev :
Strömmen genom $V_{2}$ :
$I_{2} = \frac{V_{1}}{2 + 10 + 3} = . . . μ A$
$V_{2} = 10 * I_{2}$ =...V
Okej. Varför blir strömmen genom I2 V1/(2+10+3) när den resistorn är 10?. Borde det inte vara V1/10?
Jag förstår inte din fråga. Kan du beskriva lite mer.
$I_{2}$ är strömmen genom $10 M Ω' s - m o t s t å n d e t h o s V_{2}$

Äsch det va inge. Tack för hjälpen. Då blir V2 = R * I =10 * 1.4 = 14 V
