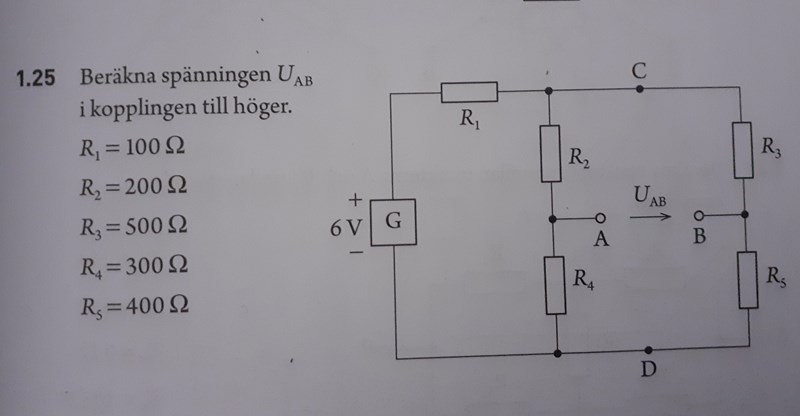

Ellära - Spänning mellan två punkter


Jag var inte helt säker på hur jag skulle räkna ut det efterfrågade men gick på känsla och gjorde som följande:

1. Ersatte alla resistorer med en resistor, för att få Itot.

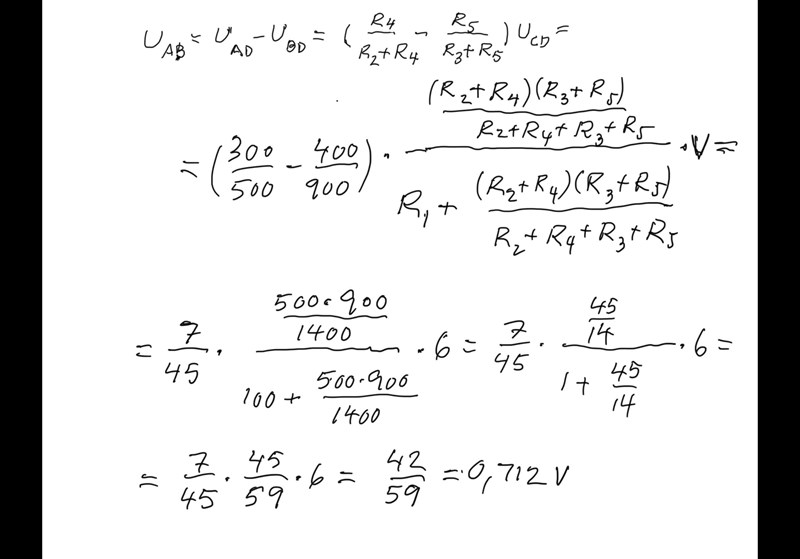

2. M.h.a. Itot räknade jag ut (de "tillfälliga") delspänningarna över R1 och R35. Se bild.

3. Med delspänningarna räknade jag ut delströmmarna.

4. Därefter räknade jag ut (de "slutgiltiga") delspänningarna U2, U3, U4 och U5.

5. Sedan gjorde jag:

 UAB=U3-U2712mV          (1)UAB=U5-U4-712mV       (2)



Enligt facit är det första (1) rätt, men jag förstår inte vad jag har räknat ut riktigt och varför jag får olika tecken beroende på vilka resistorer jag tar.

Smaragdalena Online 78833 – Lärare
Postad: 26 feb 2021 12:55

La in din bild i stället för bara länken. /moderator

Jan Ragnar 1719
Postad: 27 feb 2021 12:08

Eftersom R4 är större än R2 och R5 mindre än R3 så är den sökta spänningen positiv. Troligtvis har du gjort ett teckenfel i någon beräkning.
