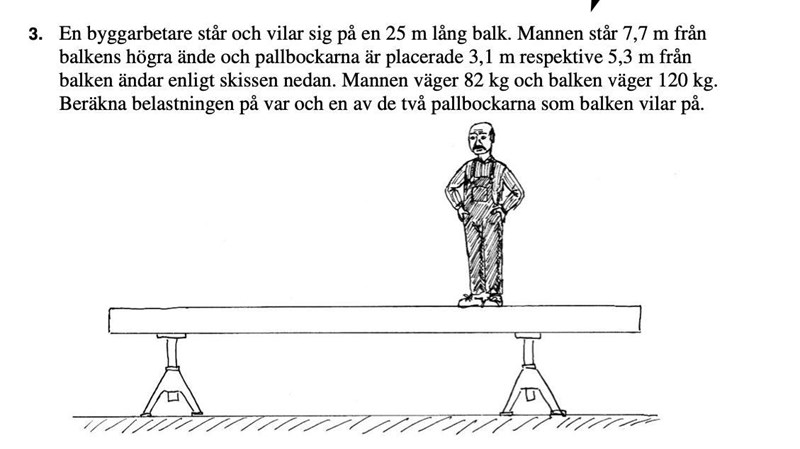

En byggarbetare står och vilar sig på en 25 meter lång balk

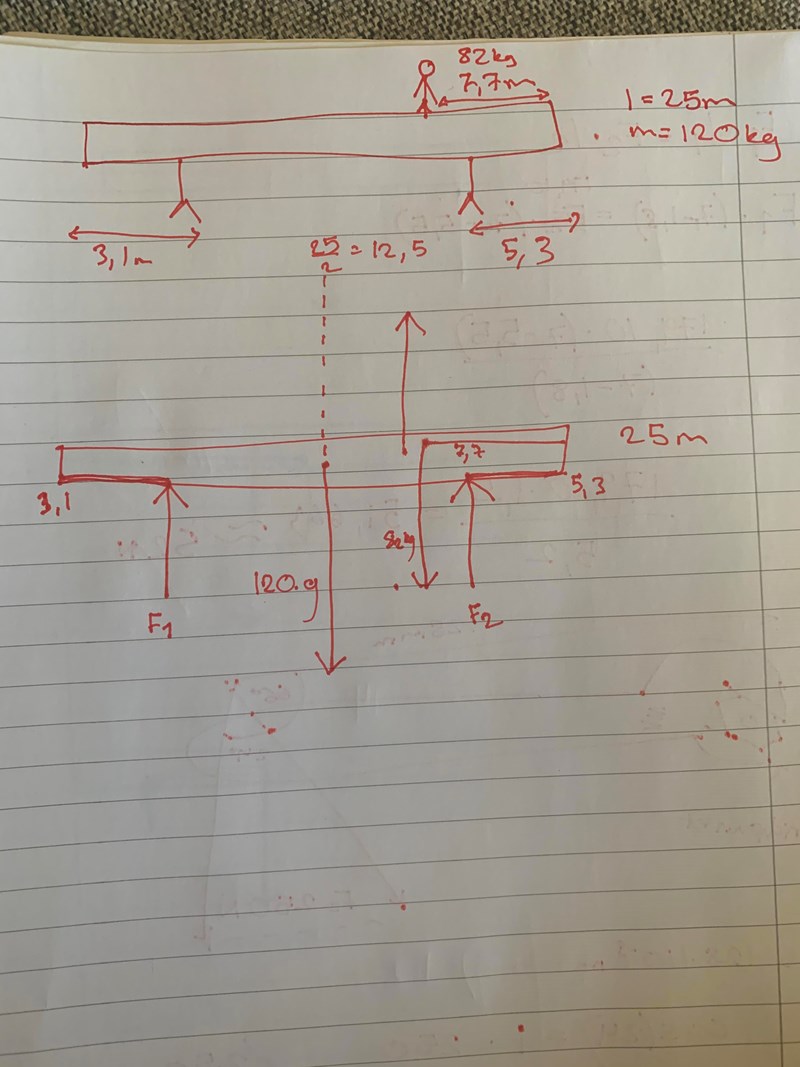

Jag vet inte hur jag ska fortsätta?
F1 + F2 = vad?
Och sedan en momentekvation, förslagsvis runt en av stödpunkterna.
Laguna skrev:F1 + F2 = vad?
Och sedan en momentekvation, förslagsvis runt en av stödpunkterna.
F1*l1+F2*l2=120*9,82*25?
Det är bra att vänta med siffror till slutet.
Du kan utnyttja två fakta.
1. Systemet accelererar inte alltså råder kraftjämnvikt.
2. Systemet vill inte rotera, alltså råder momentjämnvikt.
Hur utnyttjar du 1? Vilka krafter verkar uppåt och nedåt?
Hur utnyttjar du 2? Välj en vridpunkt, exvis en av bockarnas anliggning mot balken, och sätt upp momentsamband.
Ture skrev:Det är bra att vänta med siffror till slutet.
De kan utnyttja två fakta.
1. Systemet accelererar inte alltså råder kraftjämnvikt.
2. Systemet vill inte rotera, alltså råder momentjämnvikt.
Hur utnyttjar du 1? Vilka krafter verkar uppåt och nedåt?
Hur utnyttjar du 2? Välj en vridpunkt, exvis en av bockarnas anliggning mot balkem, och sätt upp momentsamband.
jag undrar när man ska lägga till *9,82? exempelvis ska man räkna brädan*9,82 eftersom den påverkas av gravitation och personen också men *9,82 eftersom han utsätter gravitation neråt?
Om du har en massa och vill ha en kraft skall du multiplicera med g. Detta gäller alltså mannen och balken i det här fallet.

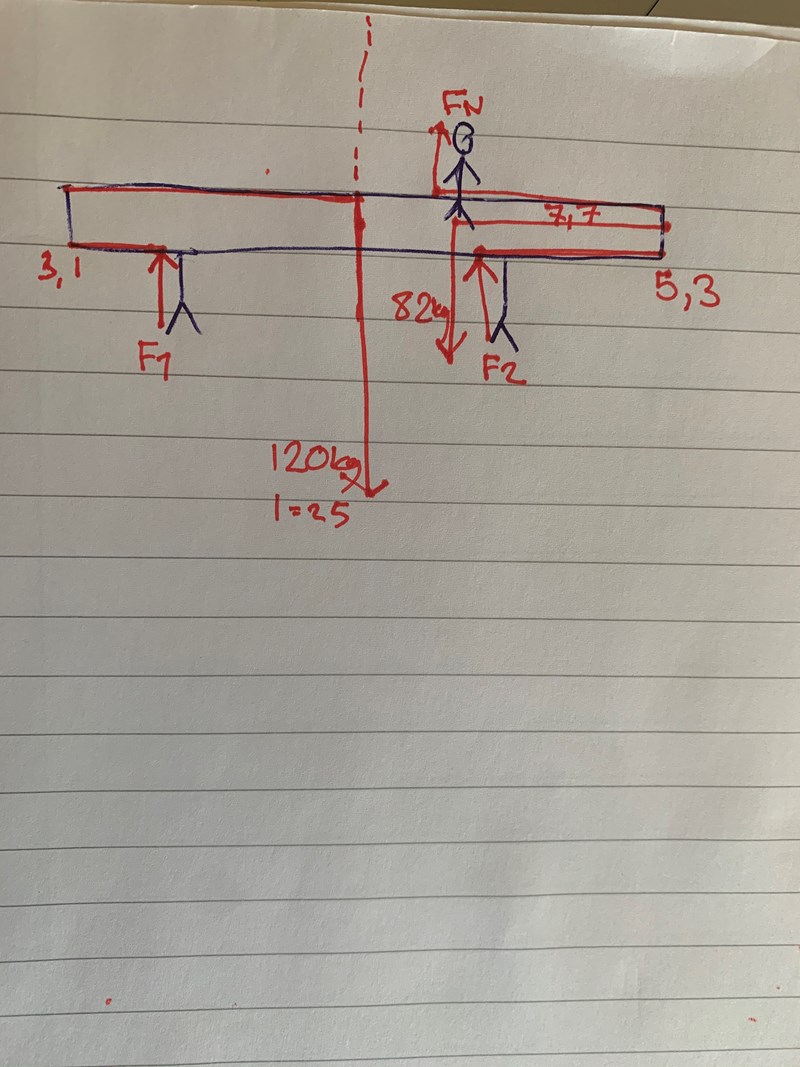

ok men nu blir jag förvirrad behöver jag rita FN också uppåt + hävarm isåfall hela vägen åt balken vänstra eller högra ände? samma sak med mg ska hävarmen vara till slutet på balkens högra eller vänstra ände? vi antar att balken går medurs
Om vi börjar med det enkla fallet, som jag kallade 1. i förra inlägget.
Vilka krafter verkar uppåt, på balken, vilka verkar nedåt på bslken. Summan av dessa blir noll.
Ture skrev:Om bi börjar med det enkla fallet, som jag kallade 1. i förra inlägget.
Vilka krafter verkar uppåt, vilka verkar nedåt? Summan av dessa blir noll.
F1*l1+F2*l2+FN*l3=MGbalk*l4+MGperson+l5 ?
Nej. Börja med kraftbalansen - då kommer det inte in några längder alls. Och om du menar massa, skriv m, inte M. Och tyngdkraften g och gravitationskonstanten G har inte bara olika värde, utan även olika enhet.
Smaragdalena skrev:Nej. Börja med kraftbalansen - då kommer det inte in några längder alls. Och om du menar massa, skriv m, inte M. Och tyngdkraften g och gravitationskonstanten G har inte bara olika värde, utan även olika enhet.
jag förstår verkligen inte hur du menar med kraftbalansen ska inte Fn för personen som står vara med? om alla krafter tar ut varandra dvs blir 0 tänker jag såhär att F1+F2+FNperson=Fgbalk+Fgperson?
Vilka krafter verkar uppåt? Vilka krafter verkar neråt? Eftersom balken och mannen är i vila, måste summan av alla krafter sm verkar uppåt vara lika med summan av alla krafter som verkar neråt.
Smaragdalena skrev:Vilka krafter verkar uppåt? Vilka krafter verkar neråt? Eftersom balken och mannen är i vila, måste summan av alla krafter sm verkar uppåt vara lika med summan av alla krafter som verkar neråt.
Medurs= mg*(12,5-3,1)+82*9,82*7,7
Moturs= F2(12,5-5,3+(12-3,1)
mg*(12,5-3,1)+82*9,82*7,7=F2(12,5-5,3+(12-3,1) och det blir 1040,80169 i facit står det att högra kraften blir 1,4 kN? vad gör jag för fel?
Du behöver börja med kraftbalansen innan du ger dig på momentbalansen. Du behöver ha fram HL till ekvationen F1+F2 = ...
