En fundering kring centerfrekvensen/resonansfrekvensen.

Jag är med på att Centerfrekvensen, $w_{0}$ , är definierad som den frekvens då all imaginär impedans är lika med noll => $j w_{0} L + \frac{1}{j w_{0} C} = 0 < = > w_{0} = \sqrt{\frac{1}{L C}}$ .

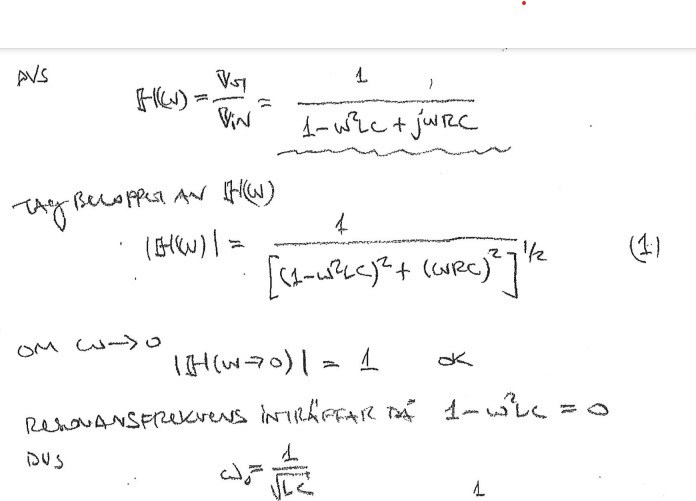

Det jag är fundersam över är denna bit ur en facit (se figur). Det dem gör är att dem tar den reella delen av överföringsfunktionen = 0 => $1 - w_{0}^{2} L C = 0 = > w_{0} = \sqrt{\frac{1}{L C}} .$ Det blir uppenbarligen rätt, men varför? Det känns väl ändå rimligare att vi isåfall skulle ta den imaginära delen = 0?

Det där är väl imaginärdelen?

$j ω L + \frac{1}{j ω C} = 0 (- j ω C) (j ω L) - 1 = 0 - j^{2} ω^{2} L C - 1 = 0 ω^{2} L C - 1 = 0$

Eller har jag missuppfattat det hela?

Sen undrar jag om det handskrivna handlar om resonans. Varför $ω - > 0$ ?

ThomasN skrev:
Det där är väl imaginärdelen?

$j ω L + \frac{1}{j ω C} = 0 (- j ω C) (j ω L) - 1 = 0 - j^{2} ω^{2} L C - 1 = 0 ω^{2} L C - 1 = 0$

Eller har jag missuppfattat det hela?

Sen undrar jag om det handskrivna handlar om resonans. Varför $ω - > 0$ ?

Precis, det jag skrev högst upp är det imaginära. I bilden har vi (i nämnaren) (1-w^2LC +jwRC)= ((1-w^2LC)+(jwRC)), första reellt, andra icke. Lösning av den första ger rätt ekvation. Kanske är jag som snurrar..

Det handlar om resonansfrekvens o centerfrekvens.

Jag tänkte mig en serieresonanskrets, alltså ett R, ett C och ett L kopplade i serie. Då blir impedansen: $R + j ω L + \frac{1}{j ω C}$

Och den har sin lägsta impedans när imaginärdelen är noll.

H(w) ser mer ut som ett lågpassfilter, eller? Som sagt, jag kanske har missuppfattat.

ThomasN skrev:
Jag tänkte mig en serieresonanskrets, alltså ett R, ett C och ett L kopplade i serie. Då blir impedansen: $R + j ω L + \frac{1}{j ω C}$

Och den har sin lägsta impedans när imaginärdelen är noll.

H(w) ser mer ut som ett lågpassfilter, eller? Som sagt, jag kanske har missuppfattat.

Ok. Detta börjar bli rimligt. Tack.
