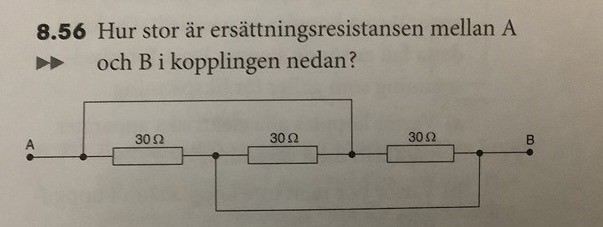

Ersättningsresistans (>>)

om strömmen går från a till b eller tvärtom, så borde de två första resistanserna vara kortsluten, som leder till att bara en är kvar=> 30 ohm?

men enligt facit = 10 ohm

varför?

Ingen kortslutning, det är samma spänning över alla tre:

Så de är parallella?

Suprice_M-F skrev:
Så de är parallella?

.

Ja.

Notera att om man tar bort den ena "kortslutningen" så är de två resistorerna där verkligen kortslutna, och resistansen därmed 30 ohm. Om man sätter dit ledningen igen så måste resistansen bli ännu mindre.
