Postad: 21 okt 2018 11:11

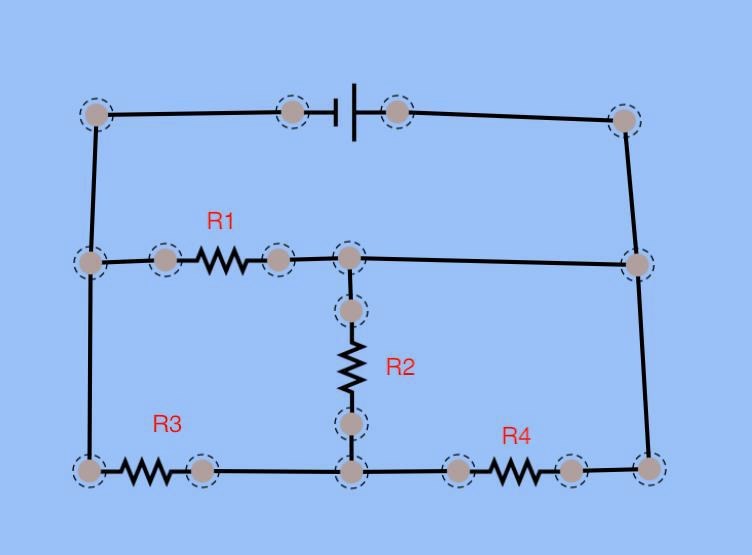

Ersättningsresistansen i denna krets?

Hej!

Hur räknar jag ut ersättningsresistansen i denna krets? Vad är parallelkopplat och vad är seriekopplat?



Tänkte att R3 och R2 är seriekopplade, och att R3 och R4 är seriekopplade. Sedan att det skulle bli tre parallelkopplingar där R1 är paralellkopplade med R3+R2 och R3+R4. Stämmer det? Eller hur ska man tänka?

Smaragdalena 79015 – Lärare
Postad: 21 okt 2018 11:28 Redigerad: 21 okt 2018 11:39

Det kommer inte att gå någon ström genon R4, eftersom den är kortsluten. Då kan strömmen välja mellan två vägar: Antingen genom R1 eller genom R2 i serie med R3. Dessa båda vägar är parallellkopplade. (För att komma ihåg hur man stavar till parallell skall stavas, så kan man tänka på att det skall vara så många parallella streck (d v s bokstaven l) som möjligt.)

EDIT: Jag tänkte fel, R4 är inte alls kortsluten. Tack Affe.

Affe Jkpg 6630
Postad: 21 okt 2018 11:28

Som du ser så har ändarna på R1, R2 och R4 samma potential.

Du kan då rita om schemat så att resistanserna bildar en triangel R1, R2//R4 och R3.

Affe Jkpg 6630
Postad: 21 okt 2018 11:30
Smaragdalena skrev:

Det kommer inte att gå någon ström genon R4, eftersom den är kortsluten. Då kan strömmen välja mellan två vägar: Antingen genom R1 eller genom R2 i serie med R3. Dessa båda vägar är parallellkopplade. (För att komma ihåg hur man stavar till parallell skall stavas, så kan man tänka på att det skall vara så många parallella streck (d v s bokstaven l) som möjligt.)

 Nä, R4 är inte kortsluten :-)

mf182 10 – Fd. Medlem
Postad: 21 okt 2018 11:33
Smaragdalena skrev:

Det kommer inte att gå någon ström genon R4, eftersom den är kortsluten. Då kan strömmen välja mellan två vägar: Antingen genom R1 eller genom R2 i serie med R3. Dessa båda vägar är parallellkopplade. (För att komma ihåg hur man stavar till parallell skall stavas, så kan man tänka på att det skall vara så många parallella streck (d v s bokstaven l) som möjligt.)

 Jag förstår inte riktigt hur det inte går någon ström genom R4. Så som jag ser det kan strömmen ta 3 vägar:

Genom R1

Genom R3 och sedan R2

Eller genom R3 och sedan R4

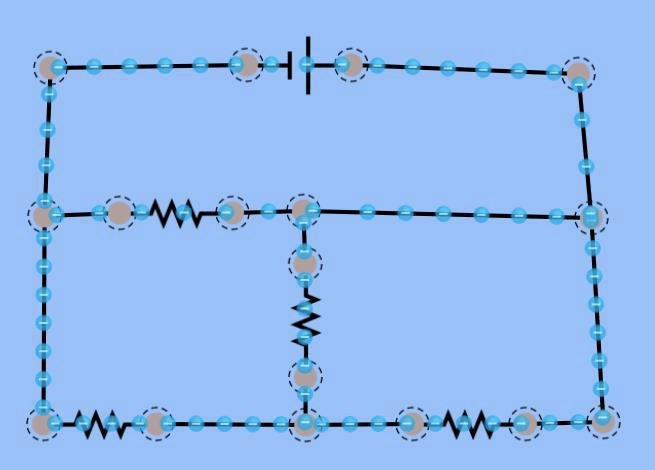

Använder mig av en simulator från phet som visar detta om man gör kopplingen ovan (Kan ej visa hur de rör sig i programmet, men min poäng är att de rör sig ström genom R4 enligt simulatorn):



Eller är det fel?

Affe Jkpg 6630
Postad: 21 okt 2018 13:37
Affe Jkpg skrev:

Som du ser så har ändarna på R1, R2 och R4 samma potential.

Du kan då rita om schemat så att resistanserna bildar en triangel R1, R2//R4 och R3.

När du nu ritat triangeln...…:-) så ser du att R1 ligger parallellt med "resten".  Vi kan då skriva:
R=R1//(R3+(R2//R4))

Återstår att hantera symbolen "//" för "parallellt med". Exempel:

R2//R4=R2R4R2+R4

mf182 10 – Fd. Medlem
Postad: 21 okt 2018 16:00

Okej, nu förstår jag! Tusen tack för hjälpen!
