Fackverksbro - Knäckning m.m

Hej, har en uppgift där jag ska beräkna krafter på en fackverksbro.

Jag har räknat ut alla krafter men har frågan kvar vilka komponenter i bron som riskerar att knäckas. Alla komponenter antas enligt Eulers andra knäckfall. Hur ska jag göra?

Sedan är jag lite osäker på hur jag ska rita tryck och dragkraft. Dragkraft är väl när kraften pekar bort från knutpunkten och tryckkraft när kraften pekar mot knutpunkten eller har jag helt fel?

Niro 198
Postad: 29 aug 2020

När du snittar ett fackverk, rita alla krafter ut från snittet som om alla krafter vore dragkrafter, Oavsett om det är tryck eller dragkrafter.

När du sedan gör dina beräkningar kommer de krafter som blir (+) vara Drag och (-) vara Tryck krafter.

Gör man så så blir det lättare när beräkningarna är klara bara titta på (+) och (-) för att avgöra om det är Tryck eller Drag.

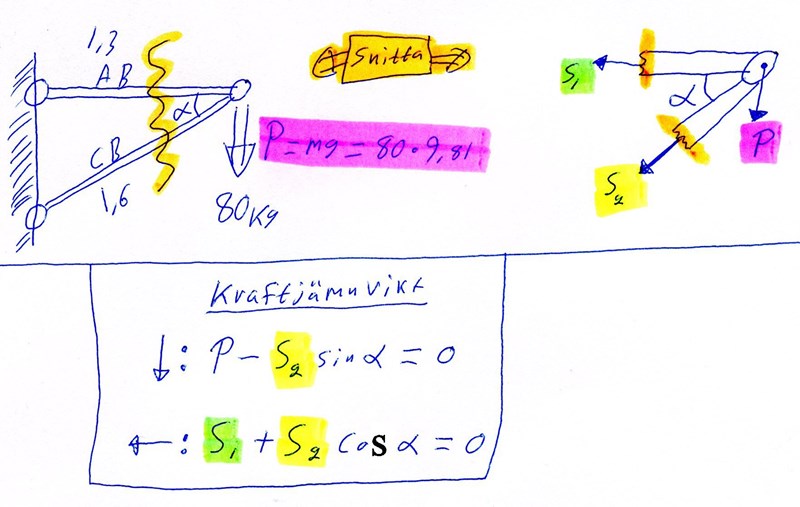

I den enkla figuren så inser man ju att S2 är Tryckkraft men vi ritar pilen utåt som om det vore en dragkraft. För senare i Jämnvikts beräkningen kommer det bli:   -S2    Vilket vi då tolkar som en Tryck kraft.



Ebola 1773
Postad: 29 aug 2020 Redigerad: 29 aug 2020
Niro skrev:

När du snittar ett fackverk, rita alla krafter ut från snittet som om alla krafter vore dragkrafter, Oavsett om det är tryck eller dragkrafter.

När du sedan gör dina beräkningar kommer de krafter som blir (+) vara Drag och (-) vara Tryck krafter.

Gör man så så blir det lättare när beräkningarna är klara bara titta på (+) och (-) för att avgöra om det är Tryck eller Drag.

Detta är så viktigt att veta. Jag känner till yrkesverksamma ingenjörer och några lektorer som anser det lämpligt att veta korrekt riktning redan vid snitt. Orimligt i praktiken och olämpligt ur en pedagogisk synpunkt.

Detta är dock en två år gammal tråd och LisaN har med största sannolikhet tagit studenten.

Niro 198
Postad: 30 aug 2020
Ebola skrev:
Niro skrev:

När du snittar ett fackverk, rita alla krafter ut från snittet som om alla krafter vore dragkrafter, Oavsett om det är tryck eller dragkrafter.

När du sedan gör dina beräkningar kommer de krafter som blir (+) vara Drag och (-) vara Tryck krafter.

Gör man så så blir det lättare när beräkningarna är klara bara titta på (+) och (-) för att avgöra om det är Tryck eller Drag.

Detta är så viktigt att veta. Jag känner till yrkesverksamma ingenjörer och några lektorer som anser det lämpligt att veta korrekt riktning redan vid snitt. Orimligt i praktiken och olämpligt ur en pedagogisk synpunkt.

Detta är dock en två år gammal tråd och LisaN har med största sannolikhet tagit studenten.

Ja förmodlingen, men frågan i sig tar aldrig studenten :-)

Ebola 1773
Postad: 31 aug 2020
Niro skrev:

Ja förmodlingen, men frågan i sig tar aldrig studenten :-)

Aha. I så fall; hur tar man reda på vilka komponenter som riskerar att knäckas enligt Euler 2?

Niro 198
Postad: 31 aug 2020
Ebola skrev:
Niro skrev:

Ja förmodlingen, men frågan i sig tar aldrig studenten :-)

Aha. I så fall; hur tar man reda på vilka komponenter som riskerar att knäckas enligt Euler 2?

Jag svarar bara på de frågor jag kan svara på.
