Faskompensering
Hej!

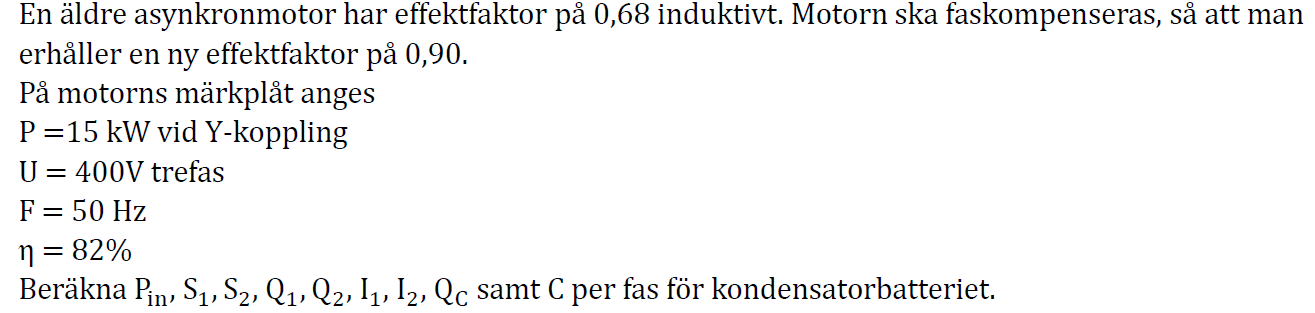

Jag ska lösa följande uppgift
Min fråga handlar om kapacitansen per fas(per kondensator) och hur man beräknar den. Qc får jag till -10,86kVAr, vilket är den totala kapacitiva reaktiva effekten för kondensatorbatteriet.
Stämmer följande uträkning för C per fas?
Mvh
Hur räknade du ut totala Qc? Jag får inte samma resultat (men jag kan ha fel).
Om Qc är reaktiva effekten för alla tre faserna tillsammans så blir kapacitansen också för alla tre faserna. väl?
Sen står det att den är Y-kopplad så spänningen över varje motorlindning är = 230V
Hej,
Ja det stämmer Qc är den totala kapacitiva reaktiva effekten.
Motorns interna lindningar är y-kopplade men kondensatorerna är d-kopplade mot nätet eftersom inget annat står.

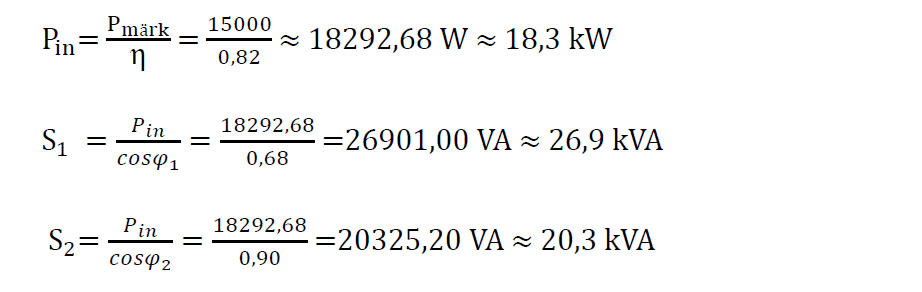

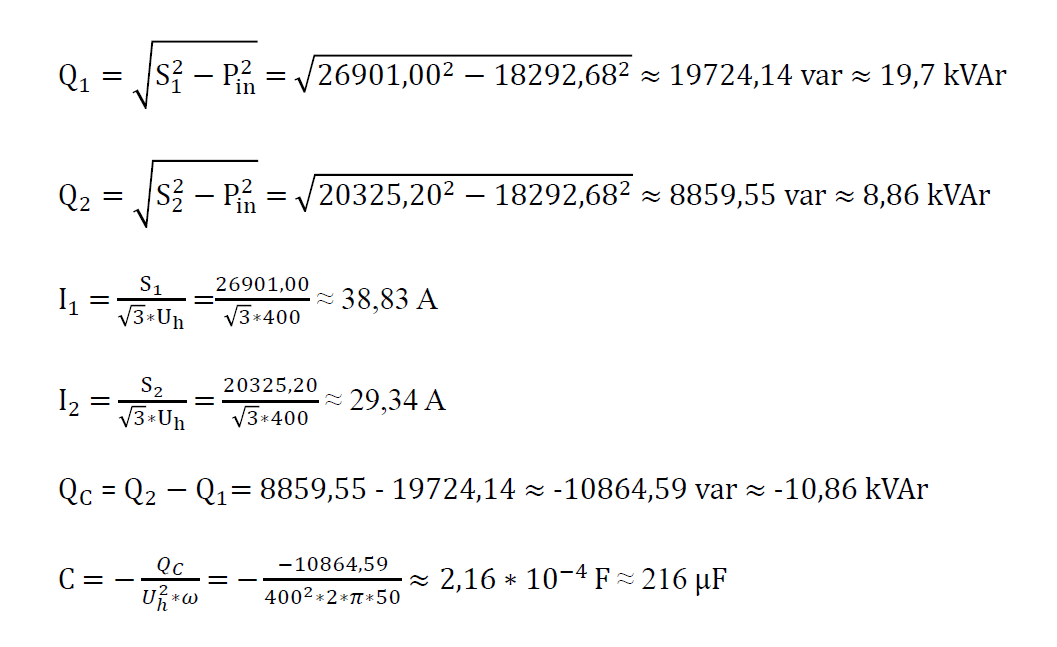

Så här ser uträkningen ut:
Ahh, jag glömde bort verkningsgraden.
Det ser ut som du fått allt rätt!
