12 svar
129 visningar
roro2001 14
Postad: 25 dec 2023 21:55

Fellöst

roro2001 14
Postad: 25 dec 2023 21:56

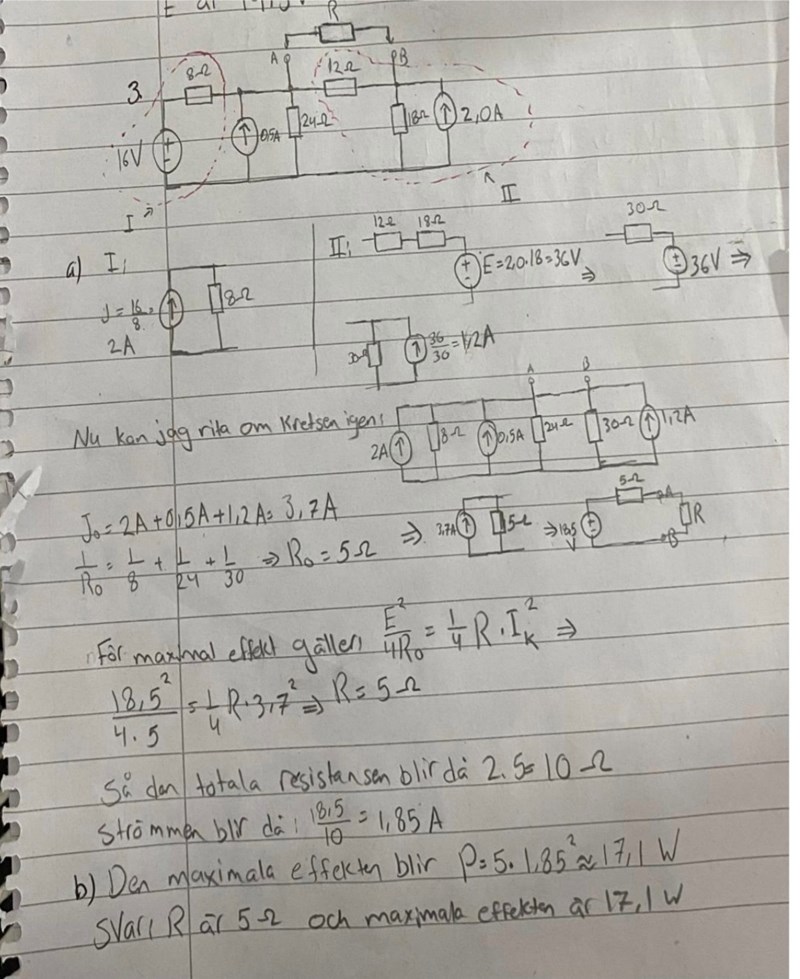

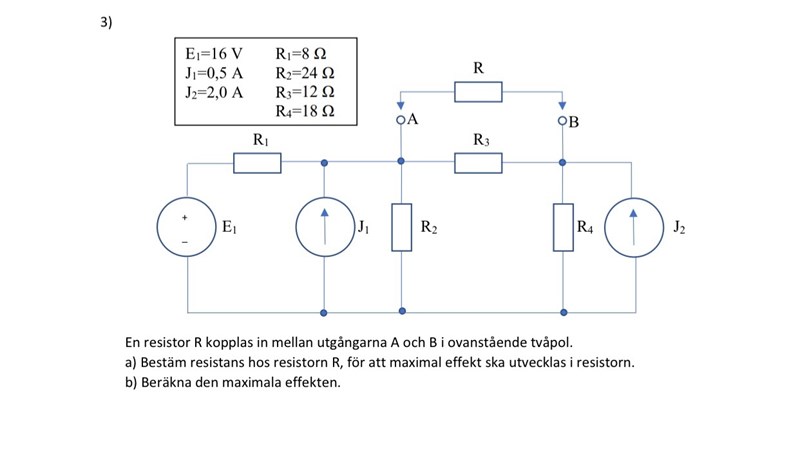

Jag har försökt lösa denna uppgift, men jag fick fel och jag vet inte vad jag har fel på, kan någon hjälpa mig!

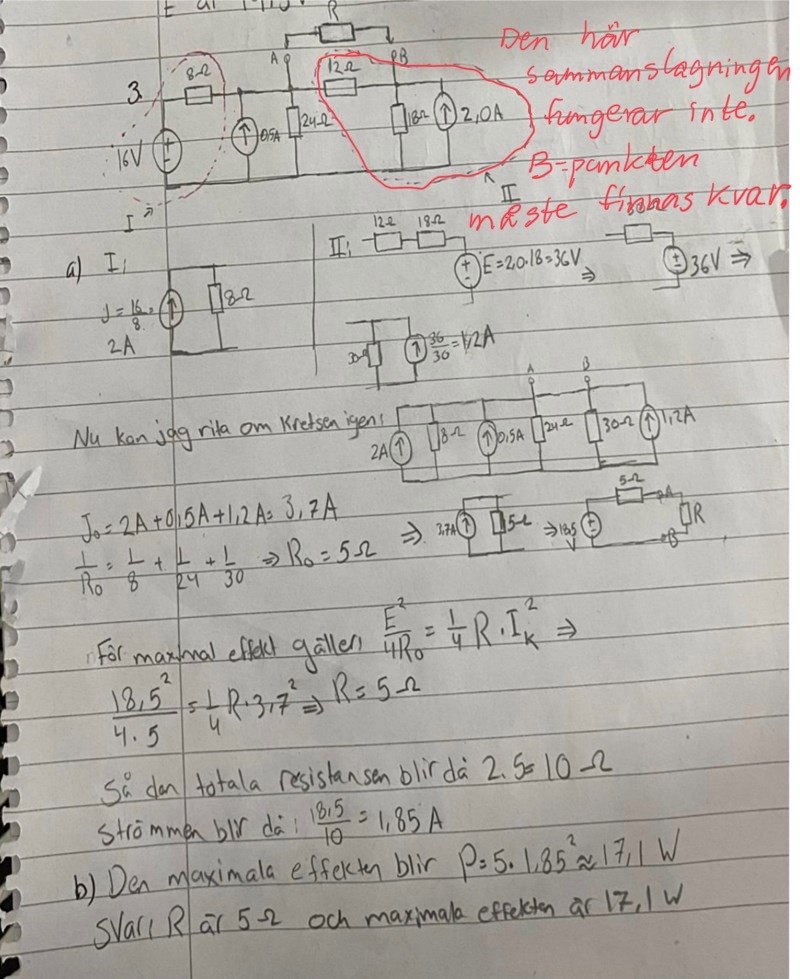

Jan Ragnar 1541
Postad: 25 dec 2023 23:57

ThomasN 1700
Postad: 25 dec 2023 23:59

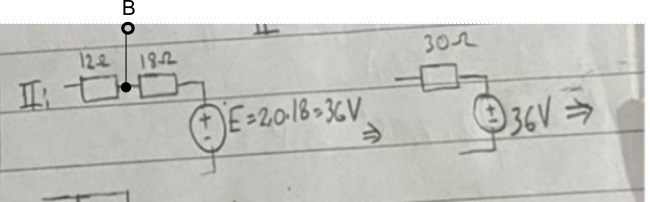

När du gör den här övergången så tappar du anslutningen "B". Den finns inbyggd i kopplingen till höger.

roro2001 14
Postad: 26 dec 2023 00:10

Men förstår ej hur ska jag göra för att inte tappa anslutningen till B

ThomasN 1700
Postad: 26 dec 2023 00:22

Gör en tvåpol av E1, R1, J1 och R2. (Som du nästan har gjort). Gör sen en tvåpol avJ2 och R2. Koppla ihop dem med R3 mellan sig.

roro2001 14
Postad: 29 dec 2023 20:52

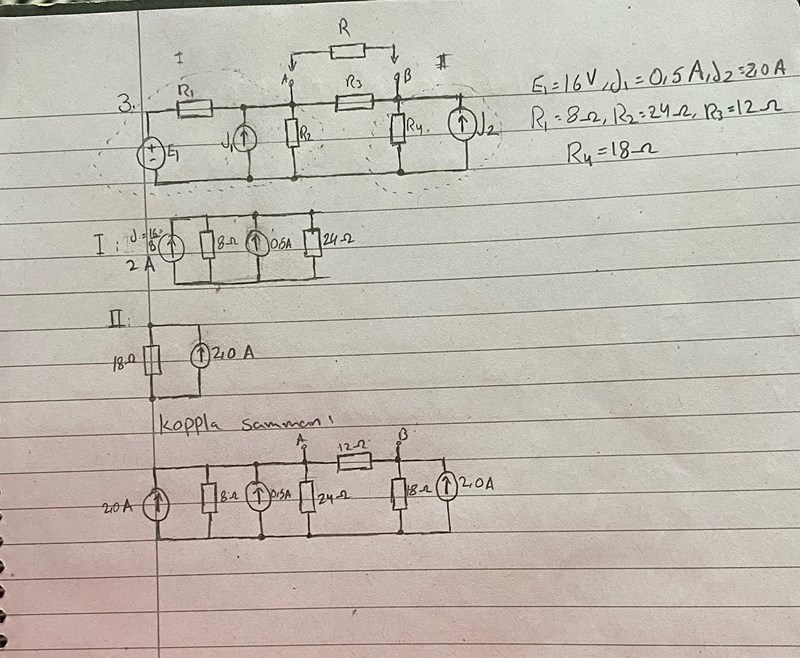

Jag tror att den ska vara så nu, å sedan ska jag summera alla strömgeneratorer tillsammans, och räkna totala R genom att räkna 8 ohm är parallell med 24 ohm och 18 ohm, men hur blir det med resistorn som är 12 ohm, är den också parallell med andra?? Tänker jag rätt?

Jan Ragnar 1541
Postad: 29 dec 2023 22:41

De fyra vänstra elementen (2 strömkällor och 2 motstånd) görs om till en Thévenin ekvivalent och de två högra till en annan Thévenin ekvivalent.

A- och B-noderna måste du ha kvar hela tiden.

ThomasN 1700
Postad: 29 dec 2023 23:49

Tänk på att 18 ohm inte är parallell med 24 och 8 -ohmarna.

roro2001 14
Postad: 30 dec 2023 11:08

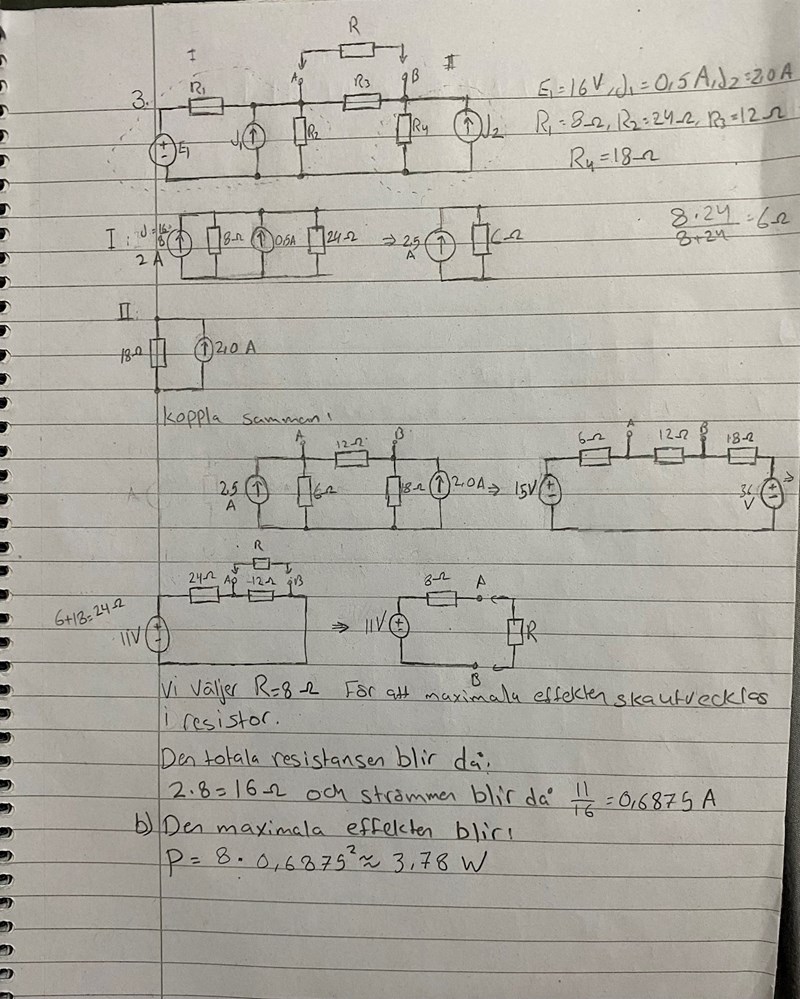

Blir det rätt nu?

Pieter Kuiper 6284
Postad: 30 dec 2023 11:15 Redigerad: 30 dec 2023 11:16
roro2001 skrev:

Blir det rätt nu?

Du kan alltid kontrollräkna själv, om alla spänningar och strömmar stämmer när du skriver alla värden in i det ursprungliga schemat vid en last på 8 Ω.

ThomasN 1700
Postad: 30 dec 2023 12:40

Du får 11V, ska det inte vara 21V?

I det sista steget: 24ohm och 12ohm är inte parallellkopplade.

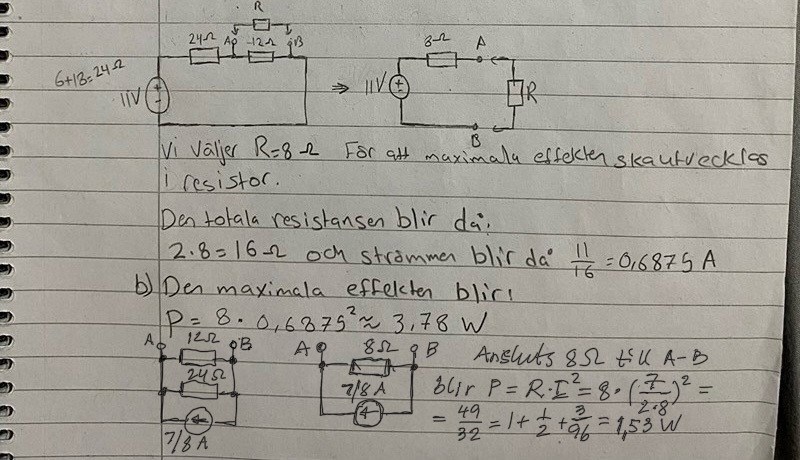

Jan Ragnar 1541
Postad: 30 dec 2023 20:00

Jag tycker det blir mindre effekt än du beräknat.
