Flera spänningskällor i en krets

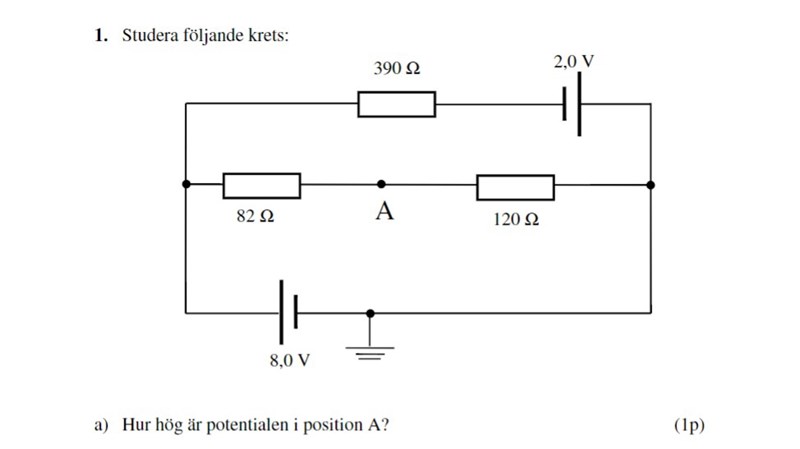

För att ta reda på potentialen i punkt A vill jag potentialvandra. Jag utgår från den jordade punkten och går medurs. VA=+8-82*I. Men hur ska jag ta reda på strömmen genom resistorn? Vi har ju två spänningskällor, varför tar jag inte hänsyn till 2 volts batteriet när jag ska räkna ut strömmen genom 82ohms resistorn?
Du får göra flera potentialvandringar och på så sätt få flera ekvationer.
Det kan göras på lite olika sätt, det här är ett förslag:
Kalla strömmen i den undre tråden för I1 riktning till vänster.
Kalla strömmen i den översta tråden I2, riktning till höger,
och strömmen i mittråden för I3 riktad åt höger.
Gör sen två potentialvandringar, den ena exvis genom den undre och mitttråden, vilket ger dig en ekvation
den andra genom den översta och mittråden så har du en ekvation till.
Dessutom vet du att summa strömmar i en knutpunkt är 0 vilket ger dig en tredje ekvation.
Sen är det bara att räkna
Välkommen till Pluggakuten.
Spänningen mellan vänstersidan och den jordade högersidan bestäms helt och hållet av spänningskällan på 8 V. För att beräkna spänningen i punkten A kan man därför plocka bort den övre kretsen med 390 Ω motståndet och den övre spänningskällan. Den enda skillnaden blir att 8 V spänningskällan får leverera lite mindre effekt, men potentialen i punkten A blir densamma.
