Flöde/tid diagram i en spole till emk/tid diagram
Jag har lite problem med att förstå hur en flöde/tid diagram ska omvandlas till emk/tid diagram.
Ge gärna feedback om det ser bra ut eller om jag är helt ute och cyklar!

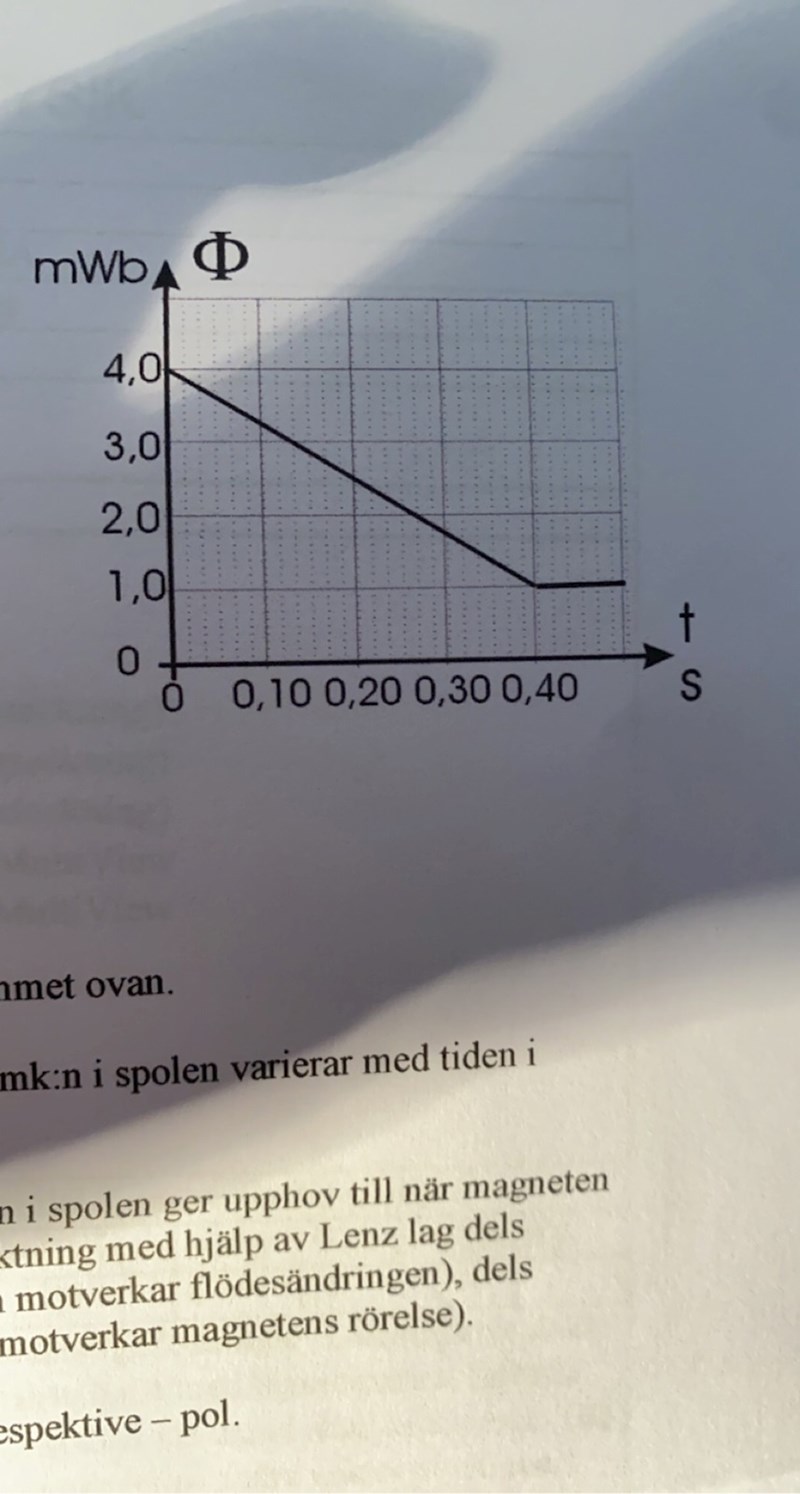

Uppgiften lyder: Rita ett diagram som visar hur den inducerande emk:n i spolen varierar med tiden i intervallet 0-0.50s.

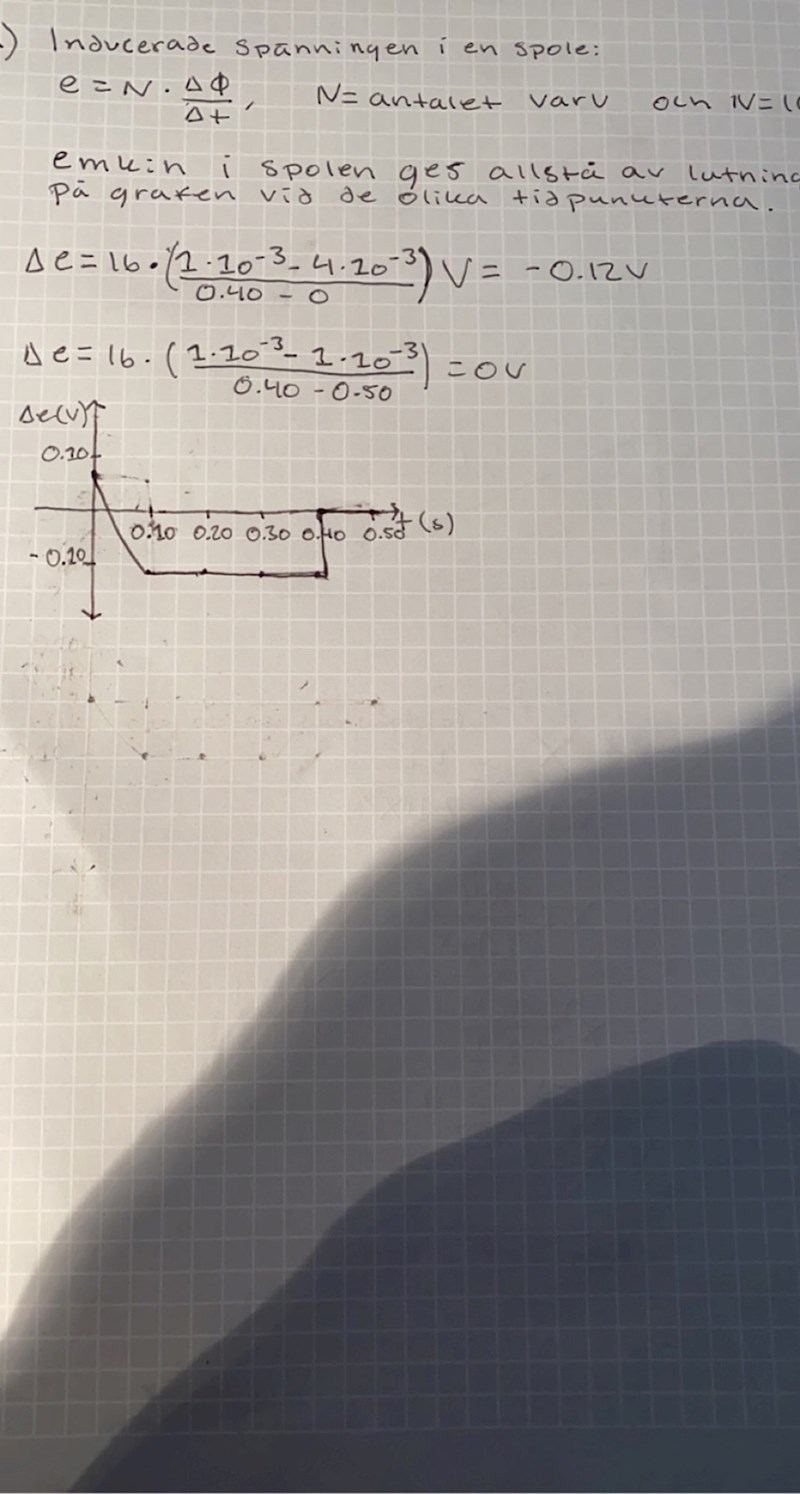

Du har räknat ut att e = -0,12 V från t = 0 till t = 0,40 s och att e = 0 från t = 0,40 till 0,50 s. Varför ritar du in något helt annat i intervallet mellan 0 0ch 0,10 i diagrammet?
Vid t = 0 är ju e stor?

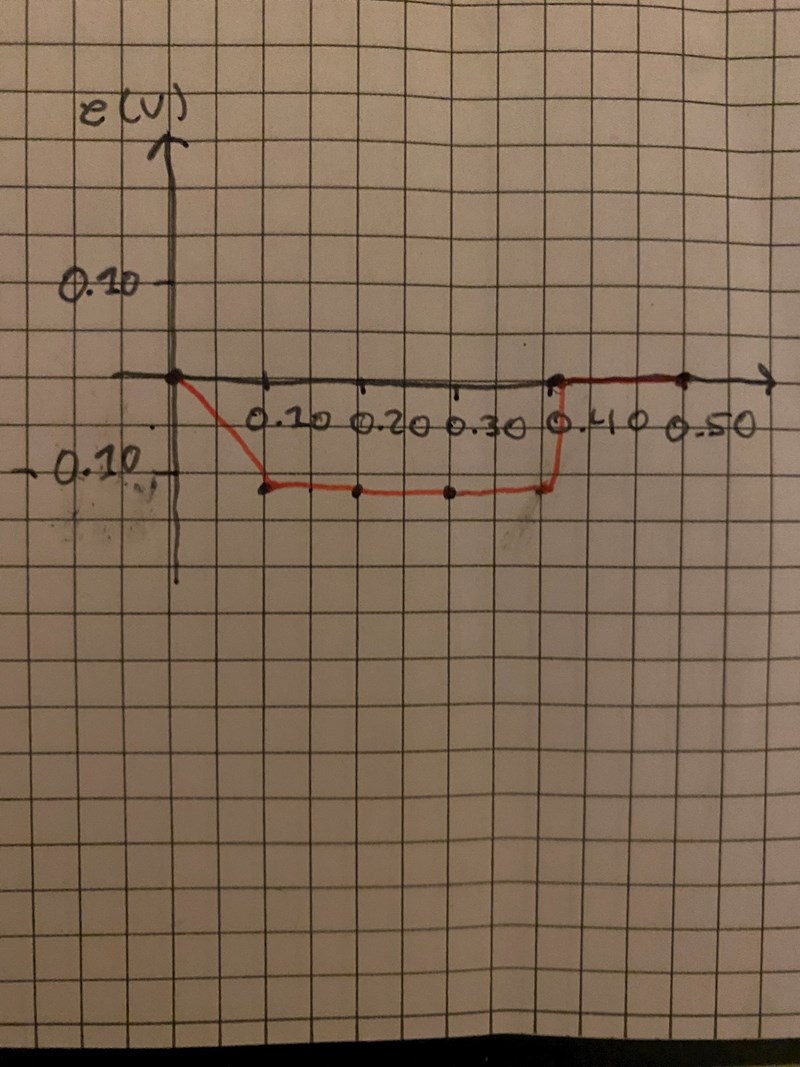

alternativ lösning hur jag tänkte först!
Det är svårt att förstå varför du ritar så.
Man ser ju att är konstant upp till t=0,40 sekund.
då ska det ju bara vara en rak linje på e = -0.12V fram tills 0.40s och från 0.40s till 0.50s ska dras på x-axeln eftersom derivatan är noll i dessa tidpunkter?
susbrah skrev:då ska det ju bara vara en rak linje på e = -0.12V fram tills 0.40s och från 0.40s till 0.50s ska dras på x-axeln eftersom derivatan är noll i dessa tidpunkter?
Lägg upp en bild som visar vad du menar, jag har svårt att tolka dina ord.
Tillägg: 8 okt 2022 20:01

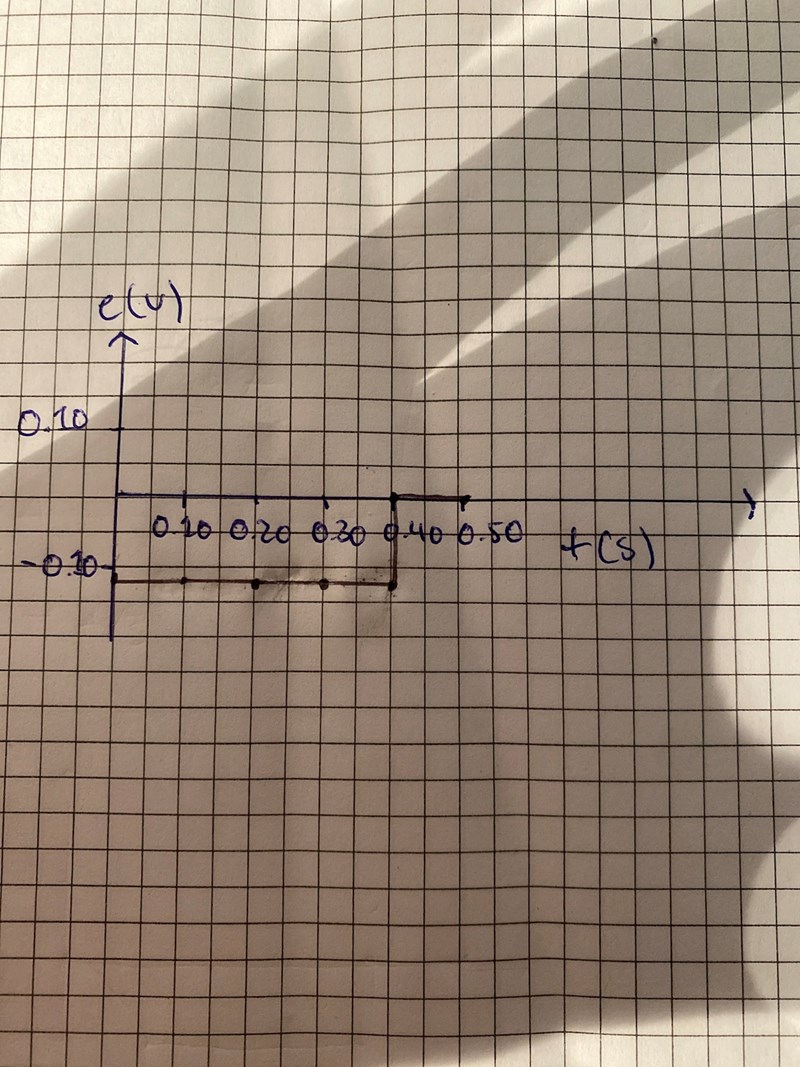

Såhär menar jag
Det ser riktigt ut.
Spelar det någon roll att den är negativ?? Jag menar spänningen är ju positiv?
susbrah skrev:Spelar det någon roll att den är negativ?? Jag menar spänningen är ju positiv?
Enligt Wikipedia skall det finnas ett minustecken i formeln för inducerad EMK, så då blir spänningen positiv om ändringen är negativ. Du har definierat spänningen annnorlunda, så då blir den negativ.
