Flow rate

Gjorde ett exempel där flödet in i en blandare är 1.8kg/s vatten som är 20 grader, samtidigt kommer vattenånga på 300 grader, in och värmer vattnet till 60 grader, både vid ett tryck på 3 bar, vad är flödet på ångan? Jag gjorde såhär men svaret ska vara 0,107 kg/s

Teraeagle 13280 – Moderator
Postad: 29 jan 2020 16:11 Redigerad: 29 jan 2020 17:00

Är du säker på att det är en blandare och inte en värmeväxlare?

Det spelar dock ingen roll för beräkningarna. Det du har missat är både att ångan är överhettad och att den kommer att kondensera.

Ångan avger energi i tre delprocesser:

  • Temperatursänkning till vattnets kokpunkt vid 3 bar
  • Kondensering vid kokpunkten
  • Temperatursänkning till 60 grader

(Jag gissar att det handlar om en värmeväxlare med motströmsprincip medströmsprincip)

Smaragdalena 54758 – Lärare
Postad: 29 jan 2020 16:15

Liddas, lägg din tråd på rätt nivå och i rätt forum! Det här ser mer ut somfysik (eller teknik) än kemi, men kemi är inte omöjligt heller - det beror lite på vad du studerar. Du kan själv flytta din tråd till rätt forum och rätt novå genom att redigera ditt förstainlägg. /moderator

Liddas 314
Postad: 29 jan 2020 16:45

Okej, smaragdalena!

Nej det är ingen värmeväxlare eftersom det står att väskorna blandas, dvs massflödesbalansen är som jag ritat i skissen, i en värmeväxlare så är vätskorna skilda. Men okej tack ska räkna om med det då!

Liddas 314
Postad: 29 jan 2020 23:20

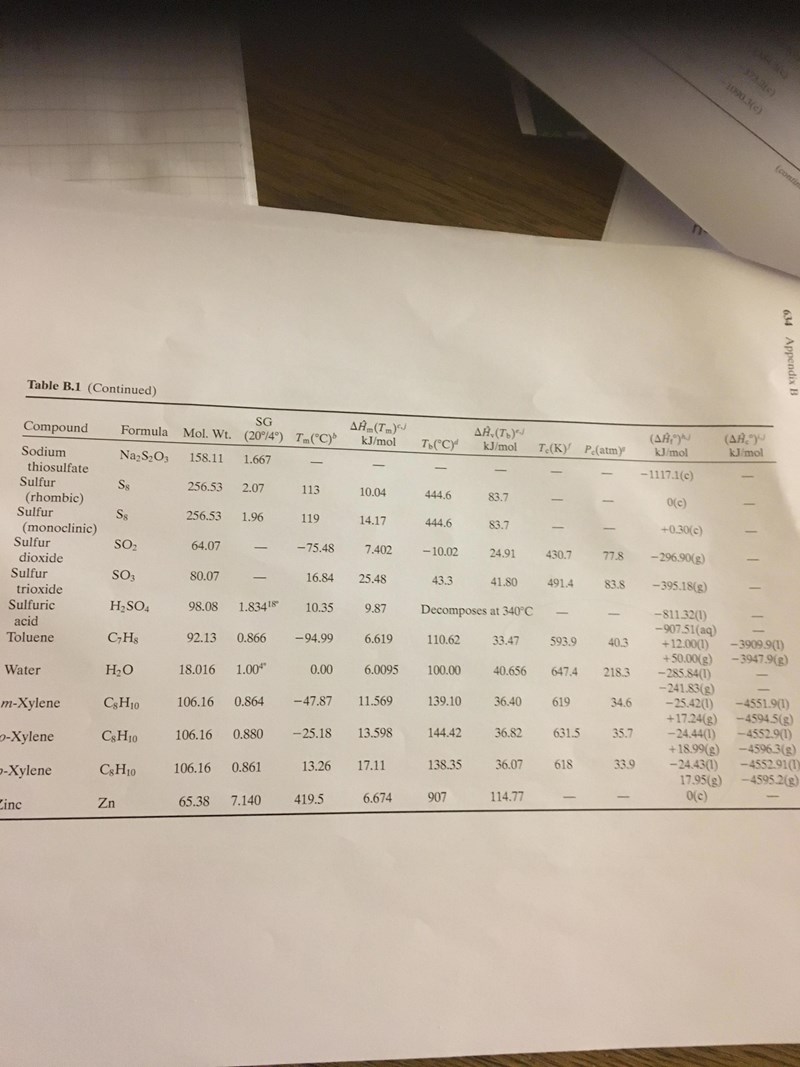

Är det den här tabellen B6? Jag ser isf att kokpunkten är 133,5 vid 3 bar, då antar jag att jag använder CP-värdet för ånga ner till den temperaturen? Är det ångbildningsvärme som man ska hitta sedan ? Vet inte  var man hittar den, inget i denna (B1)?

Teraeagle 13280 – Moderator
Postad: 30 jan 2020 08:50

Precis, den tabellen funkar. När du har kylt ångan till 133,5 grader så kondenserar ångan. Värmet som avges då motsvarar då energin som du ser i kolumnen näst längst till höger i tabell B.6 ("Evaporation"). Sedan kyler du 133,5 gradigt vatten till 60 grader.

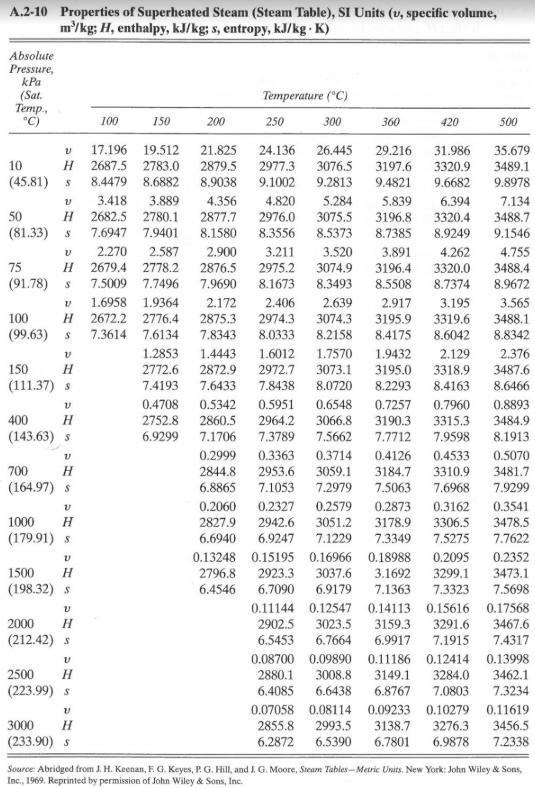

Det finns dock ett enklare sätt ifall du har en tabell som visar entalpin hos överhettad ånga likt i tabellen nedan. Då kan du bara ta skillnaden i entalpi mellan 300 gradig ånga vid 3 bar och 60 gradigt vatten. Det är den energi som avges för att värma vattnet, men du slipper dela upp processen i flera steg. Detta funkar pga Hess lag.

Liddas 314
Postad: 30 jan 2020 09:41

Okej, verkar som jag får ut rätt svar nu med din hjälp, verkar stämma va?

Teraeagle 13280 – Moderator
Postad: 30 jan 2020 09:52

Det ser ut att stämma!

Liddas 314
Postad: 30 jan 2020 09:59

Tack så mycket för hjälpen!
