Förenkla krets
Hejsan! Förstår inte hur jag ska förenkla denna kretsen då jag får en spänningskälla E2 som jag inte vet vad jag ska göra med. Någon som kan hjälp mig med detta? Uppgiften handlar om att bestämma en Norton-ekvivalent i kretsen där jag behöver göra nodanalys efter en förenkling ( som jag då behöver hjälp med).

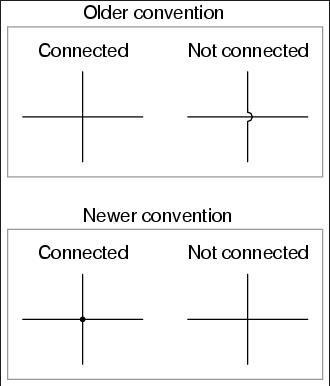

Det finns olika standarder för hur man ritar ett kopplingsschema. När två ledningar korsar varandra, är de då förbundna med varandra eller inte? Jag brukar rita en grov punkt över korsningen för att det inte ska missuppfattas. Ditt schema kan missuppfattas.
Har du nollställt källorna och beräknat kortslutningsströmmen?
@PeterÅ ; Alla noder i schema där två linjer korsar varandra är förbundna. Skulle förtydligat detta i min post.
@statement ; Jag vet hur man gör detta, det jag behöver hjälp med är att förenkla kretsen, genom att flytta ensamma spänningskällor och ta bort parallellkopplade spänningskällor och spänningskällor osv osv.
