AlexanderPöjk 44
Postad: 25 aug 2023 18:50

Förstärkareteknik

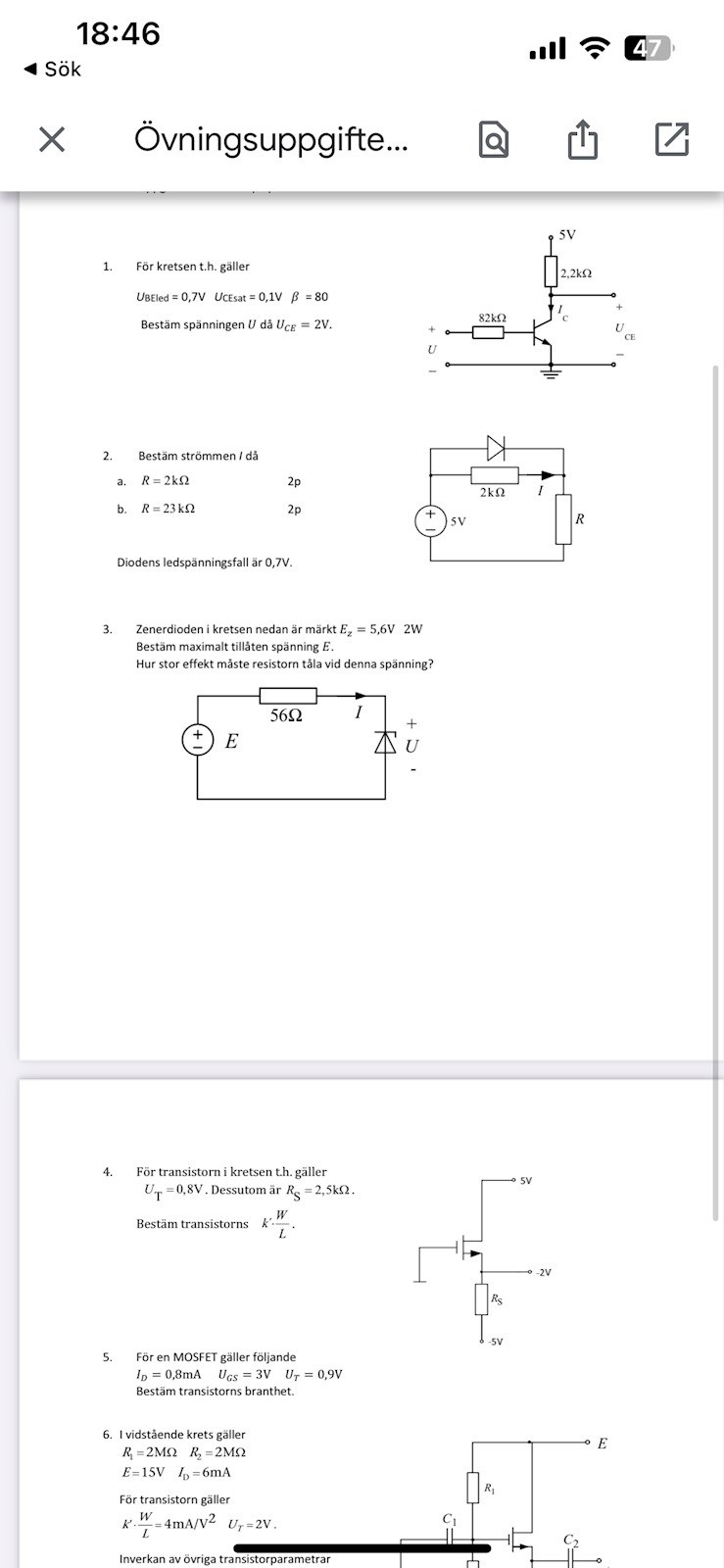

Hej behöver hjälp med att lösa uppgift 1. Skulle uppskatas vad som ska göra. Om jag är helt ärligt så har jag varit sjuk länge så har inte haft en möjlighet att ta mig till skolan och missat mycket.

Henning 2060
Postad: 25 aug 2023 19:14

Vad skulle du behöva veta för att få fram U genom att titta på den vänstra kretsen (ingångskretsen) ?

AlexanderPöjk 44
Postad: 25 aug 2023 19:26
Henning skrev:

Vad skulle du behöva veta för att få fram U genom att titta på den vänstra kretsen (ingångskretsen) ?

Jag vet att ingång från den vänstra kretsen matar 2V och som har en resistor på 82k ohm. Sen den andra ingång kretsen ligger på 5V med en resistor på 2,2k ohm. Jag skulle nog ta reda på först vad Ic är då jag tar 5/2,2 för att få ut stömmen på Ic = 2,27Am Ic= 2,27Am. Sen så vet jag att kretsen leder genom att ifall ingång spänningen är högre än > 0,7V. Vi vet att transistorn är på 80 och Ice är 2V. Sen vet jag inte mer.

AlexanderPöjk 44
Postad: 25 aug 2023 19:27
AlexanderPöjk skrev:
Henning skrev:

Vad skulle du behöva veta för att få fram U genom att titta på den vänstra kretsen (ingångskretsen) ?

Jag vet att ingång från den vänstra kretsen matar 2V och som har en resistor på 82k ohm. Sen den andra ingång kretsen ligger på 5V med en resistor på 2,2k ohm. Jag skulle nog ta reda på först vad Ic är då jag tar 5/2,2 för att få ut stömmen på Ic = 2,27Am Ic= 2,27Am. Sen så vet jag att kretsen leder genom att ifall ingång spänningen är högre än > 0,7V. Vi vet att transistorn är på 80 och Ice är 2V. Sen vet jag inte mer.

Förlåt, U var ju okänd. Tänkte lite fel där.

Henning 2060
Postad: 25 aug 2023 19:36

Om du kan ta fram strömmen genom 82 k resistorn så kan du sedan beräkna U, eftersom U BE är 0,7 V.
Du vet också att strömförstärkningen för transistorn är 80 ggr.
Så om du kan ta fram strömmen I C kan du sedan få fram basströmmen I B

Hur kan du beräkna I C ?

AlexanderPöjk 44
Postad: 25 aug 2023 19:45
Henning skrev:

Om du kan ta fram strömmen genom 82 k resistorn så kan du sedan beräkna U, eftersom U BE är 0,7 V.
Du vet också att strömförstärkningen för transistorn är 80 ggr.
Så om du kan ta fram strömmen I C kan du sedan få fram basströmmen I B

Hur kan du beräkna I C ?

För at få fram Ic, Så tar jag 5/2,2 = 2,27mA.

Henning 2060
Postad: 25 aug 2023 19:50

Nej.
Över 2,2 k ohmaren ligger inte spänningen 5 V

Utan 5 V ligger över både resistorn och transistorns U CE
Dvs, över resistorn ligger 5-2,0 = 3 V
Då kan du få fram I C

AlexanderPöjk 44
Postad: 25 aug 2023 19:52
Henning skrev:

Nej.
Över 2,2 k ohmaren ligger inte spänningen 5 V

Utan 5 V ligger över både resistorn och transistorns U CE
Dvs, över resistorn ligger 5-2,0 = 3 V
Då kan du få fram I C

Jaha så 3/2.2 = 1,36Am, Så ifall Uce skulle vara 3V istället för 2V som ett exempel. Då så blir det 5-3,0V = 2. 2/2.2 = 0,90Am?

Henning 2060
Postad: 25 aug 2023 19:56

Jag förstår inte riktigt ditt resonemang.
Du får helt korrekt fram Ic till 1,36 mA
Men Uce är 2 V som sagt.

Nu kan du ta fram basströmmen med hjälp av förstärkningsfaktorn
Vad får du?

AlexanderPöjk 44
Postad: 25 aug 2023 20:02 Redigerad: 25 aug 2023 20:04
Henning skrev:

Jag förstår inte riktigt ditt resonemang.
Du får helt korrekt fram Ic till 1,36 mA
Men Uce är 2 V som sagt.

Nu kan du ta fram basströmmen med hjälp av förstärkningsfaktorn
Vad får du?

Hmm, Tror det är 80 x 1,36 = 108,8 => 1,08mA? Menade 0,108Am

Henning 2060
Postad: 25 aug 2023 20:08

Nej, transistorn förstärker ström, dvs basströmmen är 80 ggr mindre än Ic
Dvs Ib=1,36/80 ungefär 0,017 mA

Återstår att beräkna inspänningen.

Här tycker jag att det är enklast att använda Kirchoffs lag för spänning

Då får jag: U= RB·IB+UBE

Vad får du då?

Se gärna avsnitt om Kirchoffs spänningslag kirchoffs-lagar/

AlexanderPöjk 44
Postad: 25 aug 2023 20:14 Redigerad: 25 aug 2023 20:16
Henning skrev:

Nej, transistorn förstärker ström, dvs basströmmen är 80 ggr mindre än Ic
Dvs Ib=1,36/80 ungefär 0,017 mA

Återstår att beräkna inspänningen.

Här tycker jag att det är enklast att använda Kirchoffs lag för spänning

Då får jag: U= RB·IB+UBE

Vad får du då?

Se gärna avsnitt om Kirchoffs spänningslag kirchoffs-lagar/

82k x 0,017Am + 1,39V = ungefär 2,9V. U = RxI => 82 x 0,017 = 1,39V.    Svar = 2,9V

Henning 2060
Postad: 25 aug 2023 20:22

Om du använde uttrycket ovan så är Ube angivet till 0,7 V i texten

Var fick du 1,39 V ifrån ?

AlexanderPöjk 44
Postad: 25 aug 2023 20:24 Redigerad: 25 aug 2023 20:26
Henning skrev:

Om du använde uttrycket ovan så är Ube angivet till 0,7 V i texten

Var fick du 1,39 V ifrån ?

Tänkte precis säga att jag gjorde fel där. Menade 82 x 0,017 + 0,7 = 2,094v så ungefär 2,1V

Henning 2060
Postad: 25 aug 2023 20:26

Precis.

Jag tror att du lättare löser denna typ av uppgifter om läser mer om transistorn och Kirchoffs lagar

Lycka till !

AlexanderPöjk 44
Postad: 25 aug 2023 20:27
Henning skrev:

Precis.

Jag tror att du lättare löser denna typ av uppgifter om läser mer om transistorn och Kirchoffs lagar

Lycka till !

Tack för allt! Det ska jag. Min bok har inte kommit än...
