Förstärkarkrets

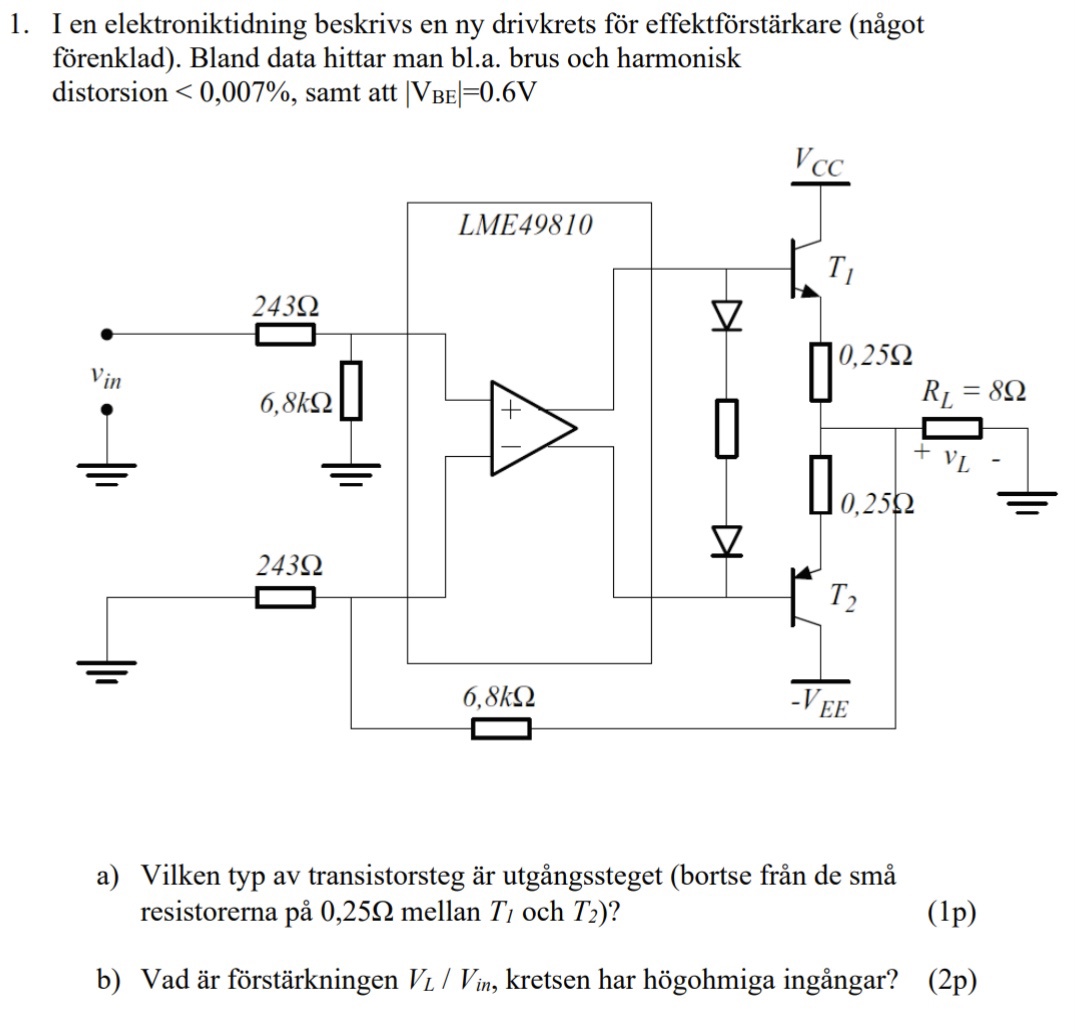

a) Hur kan man se att utgången är ett GK steg? T1 och T2 är väl del av biaseringen eller? Vet inte riktigt vad jag ska titta efter. Hur kan jag veta vilka steg som gömmer sig inne i förstärkarblocket?

b) Återkopplingsnätet liknar väldigt mycket en V-V förstärkare och om jag räknar på det blir det rätt. Däremot så stämmer det inte helt vad jag kan se. I en V-V förstärkare så är ju lasten parallell med utgången, dvs en av utgångsterminalerna ska vara kopplade till jord. Men jag kan inte se kopplingen.

ThomasN 1854
Postad: 25 maj 00:32

T1 och T2 bildar ett spänningsföljarsteg, spänningsförstärkningen är alltså 1. Syftet är att öka på ut-strömmen.
Insignalen kopplas till basarna, utsignalen till emittrarna och kollektorerna till matningsspänningarna som är signalmässigt gemensamma för in och utgångar.

Både in och utsignal är refererade till jord. (Utsignalen är spänningen över RL). VCC och -VEE är positiv respektive negativ matningsspänningar.

Blir det något klarare?

jonnefcb 114
Postad: 25 maj 00:51
T1 och T2 bildar ett spänningsföljarsteg

Så T1 och T2 utgör alltså tillsammans ett GK steg? Jag är van vid att ett GK steg utgörs av en enda transistor, så det här var lite förvirrande.

kollektorerna till matningsspänningarna som är signalmässigt gemensamma för in och utgångar.

Ja okej. Man kan liksom betrakta DC-spänningskällorna som kortslutningar för signalen och därmed är utgångssteget kopplat till (signal)jord via kollektorerna. Tänker jag rätt?

ThomasN 1854
Postad: 25 maj 00:59



Så T1 och T2 utgör alltså tillsammans ett GK steg? Jag är van vid att ett GK steg utgörs av en enda transistor, så det här var lite förvirrande.

Man kan säga att de jobbar i tur och ordning. Om vi tänker oss en sinus som insignal så är T1 aktiv under positiva halvperioden och T2 under negativa.

Ja okej. Man kan liksom betrakta DC-spänningskällorna som kortslutningar för signalen och därmed är utgångssteget kopplat till (signal)jord via kollektorerna. Tänker jag rätt?

Ja, så tänker jag också.
Jag har aldrig blivit riktigt vän med beteckningarna på transistorkopplingar GE, GK etc. Bättre att bara kolla på schemat och se hur det fungerar.

jonnefcb 114
Postad: 25 maj 01:01

Okej, tack så mycket för hjälpen!
