Fotoelektrisk effekt i elektrisk krets - principen?

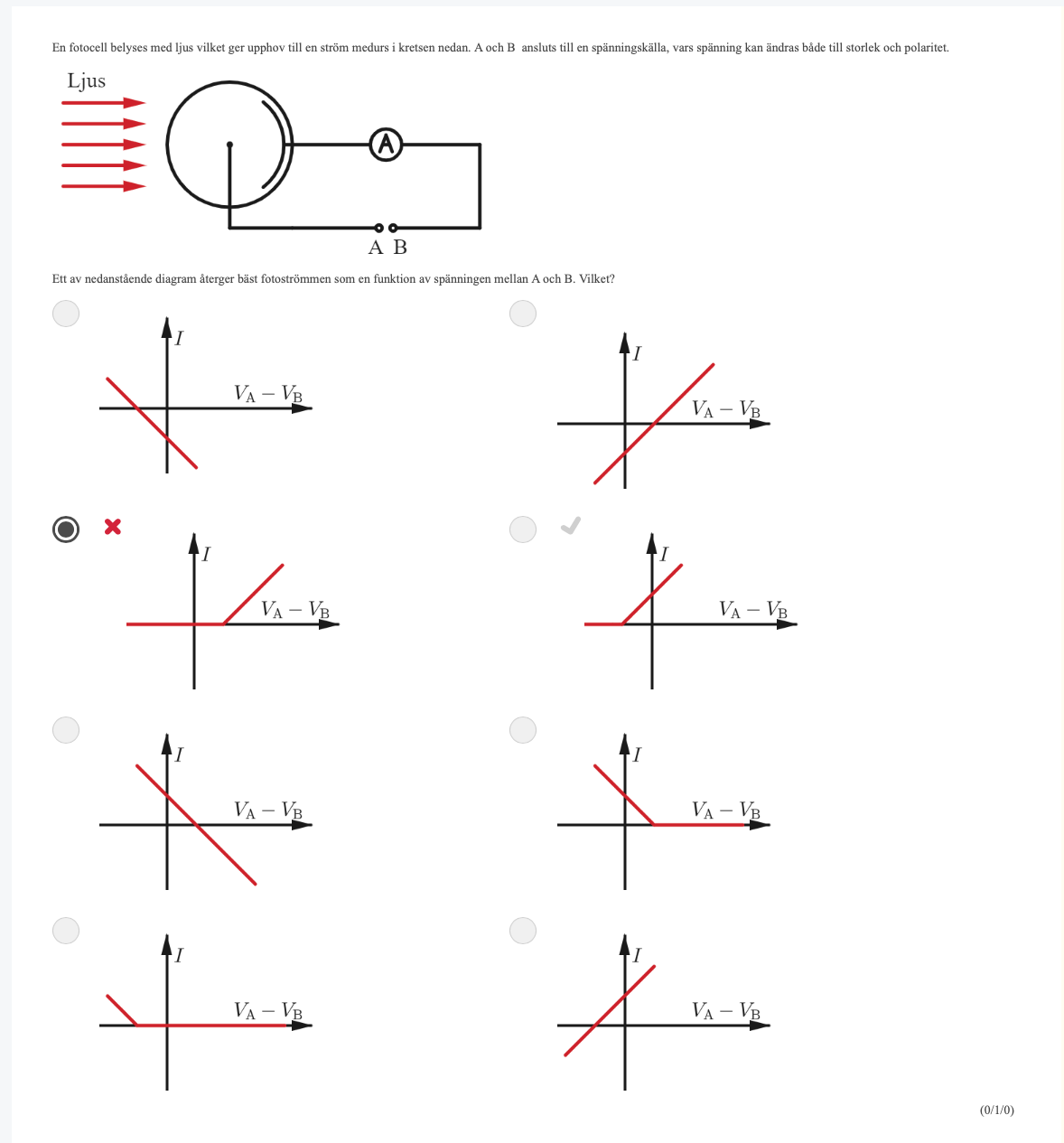

Hej, har fastnat på uppgiften ovan. Jag tänker att då plattan belyses ljus kommer elektronerna vilja röra sig mot plattan. Men eftersom plattan är negativt laddad kommer spänningskällan istället fungera som en bromskälla och elektronerna dras tillbaka och in genom A.
När elektronerna rör sig från A till B blir det ett späningsfall, eller hur? Alltså måste Va - Vb vara positivt. Men strömmen börjar väl först att öka när det finns en spänning mellan A och B och inte innan? Jämför mitt svar med facits. Vad missar jag?
Ä elektronernas strömriktning korrekt utritad?
Om det stämmer så som jag tror måste strömmen gå från B till A och Va-Vb blir positiv. ChatGPT sa något om att "fotoström existerar även utan spänningskälla", stämmer det? Varför/varför inte?
Är lite osäker på hur denna fotocellen fungerar men jag gör ett försök.
Din figur stämmer tycker jag, men jag tror vi kan hålla oss till hur strömmen flyter. Det står att ljuset får en ström att flyta medurs (motsatt elektronernas riktning). Jag tolkar det som att även om Va-Vb är noll så flyter denna strömmen. Då skulle man ha en pluspol vid den högra elektroden och en minuspol vid den nedre på fotocellen.
Då kan man se om strömmen blir högre eller mindre beroende på polariteten A-B och som du verka förstått så ökar strömmen när Va-Vb ökar.
Sen tror jag det är så att när Va-Vb är tillräckligt negativ så motverkar den fotocellens spänning och strömmen blir noll.
Som sagt, jag är ute på hal is här (igen!). Verkar det vettigt?
Tack! Försöker fortfarande förstå varför/hur strömmen kan flyta utan en potentialskillnad mellan Va-Vb. Kan det ligga i att elektroner hinner röra sig mot den vänstra plattan innan en verklig potentialskillnad uppstår?
Även jag är ute på djupt vatten, det var ett tag sen jag läste om det här, men såvitt jag kan påminna mig:
Från den belysta platten frigörs elektroner om det infallande ljusets frekvens är tillräckligt hög, om A och B är kortslutna sugs elektronerna upp av den obelysta elektroden och ström börjar flyta i kretsen.
Om A och B inte är hopkopplade byggs det upp en potentialskillnad mellan dessa två punkter. A blir alltså negativt laddad och B blir positivt laddad.
Ersätter vi avbrottet mellan A och B med en spänningskälla, med den negativa polen i A kommer ström att flyta så länga spänningskällans emk är lägre än den som fotocellen ger upphov till.
Ett exempel.
Antag att vi vid avbruten förbindelse har -4 V på A och B är jordad (0V)
Anslut en spänningskälla på 6 V med den negativa polen i A. Då kommer ingen ström att flyta i kretsen. Om vi sen minskar spänningskällan gradvis kommer ström att börja flyta vid 4 V för att sen öka ju mer spänningskällans spänning ökar.
En extra komplikation i den här uppgiften tycker jag är att det gäller att hålla rätt på + och - och att diagrammet visar spänningsskillnaden på x-axeln. Lätt att tänka fel, det blir lite lättare om man jordar en punkt i kretsen.
