Friläggning

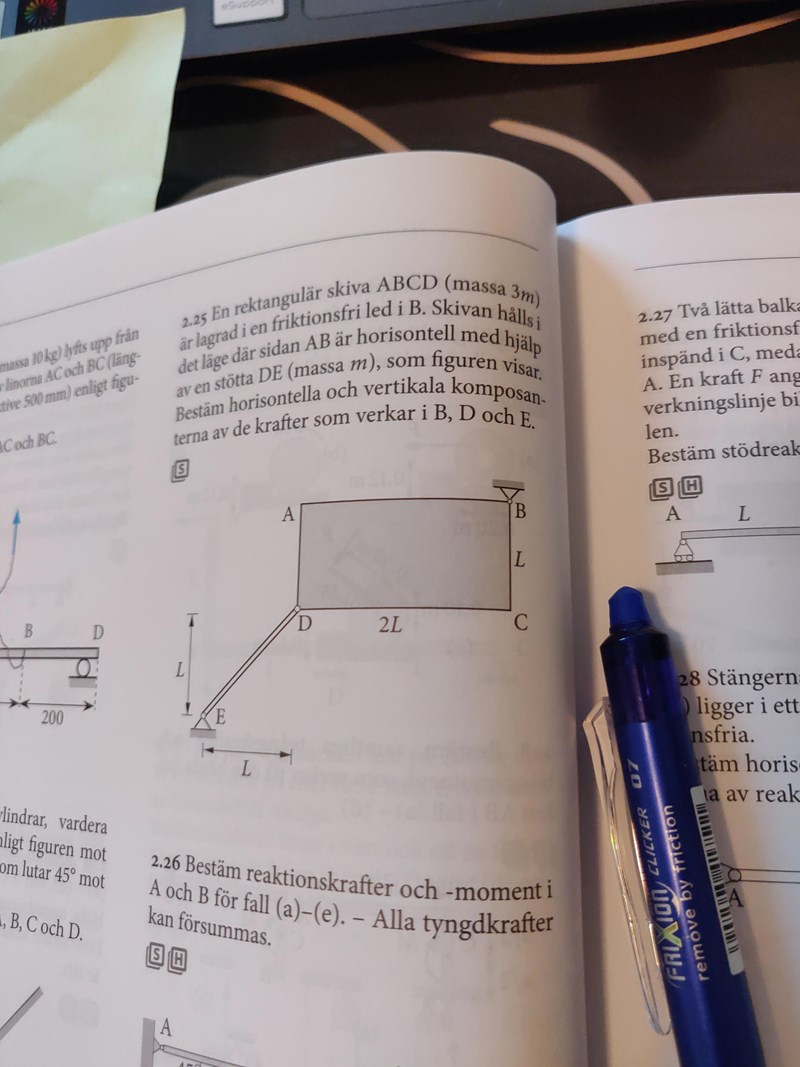

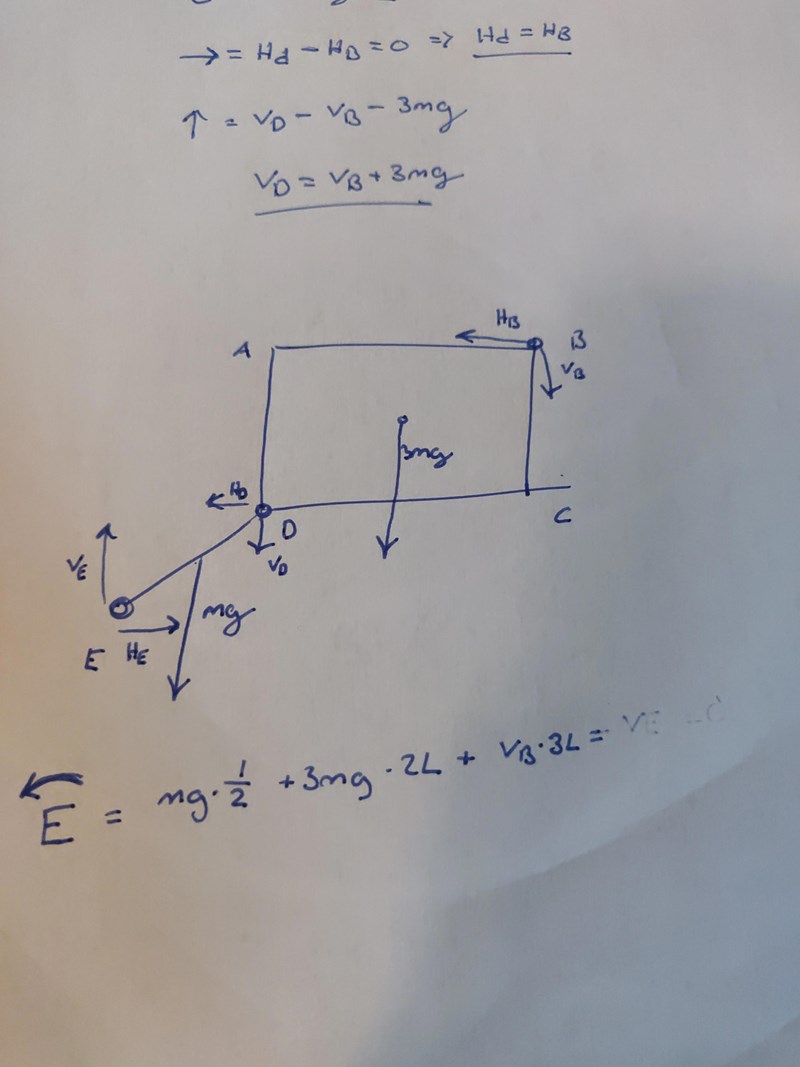

Undrar om jag har gjort rätt sammt med min friläggnning?, tycker det borde vara en till på åt höger i D men tänker att det kommer när man frilägger de olika systemen för sig, alltså ED och ABCD

Din friläggning är inkorrekt. Du blandar ihop en friläggning av stöttan och skivan i samma figur. Om du ska frilägga hela systemet ska inte krafterna i D vara med.

Uträkningen på bilden är korrekt för en friläggning av enbart ABCD. Dock verkar momentekvationen kring E vara från en friläggning av hela strukturen vilket mest är förvirrande.

När du frilägger DE kommer du enligt Newtons tredje istället ha $H_D$ åt höger och $V_D$ uppåt om du vill vara konsekvent med dina ekvationer.
