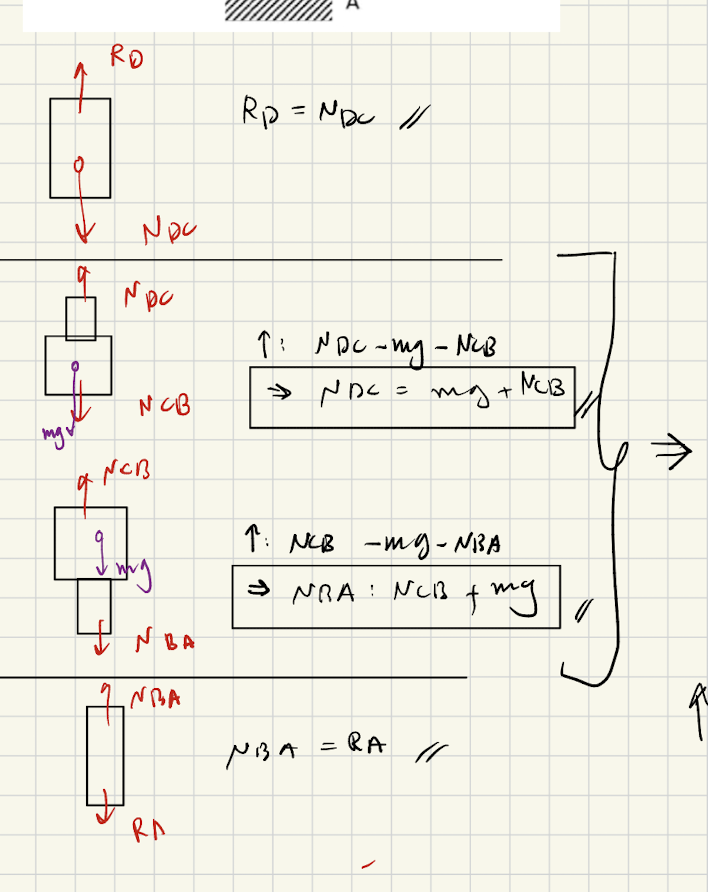

Friläggning.

Vad är NCB?

Snittar du massan CB i två delar? Lite onödigt, men tänk på att båda delarna i så fall inte kan ha hela massan m.

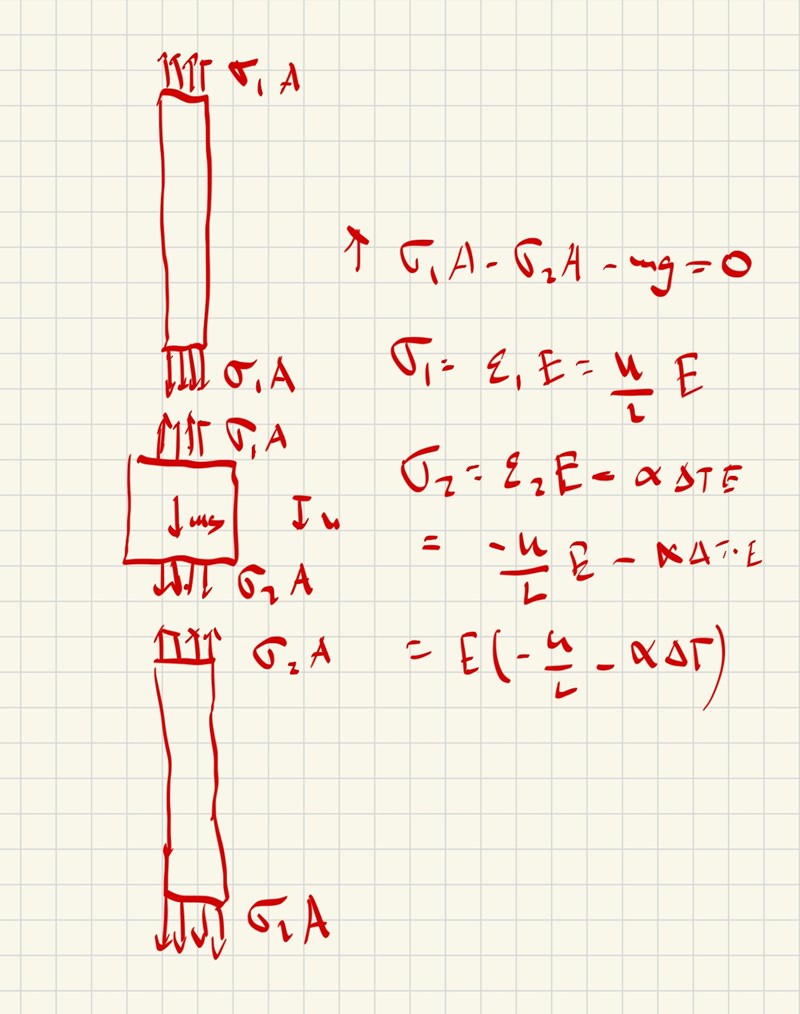

Jag skulle frilägga i tre delar: stång DC, massan CB och stång BA.

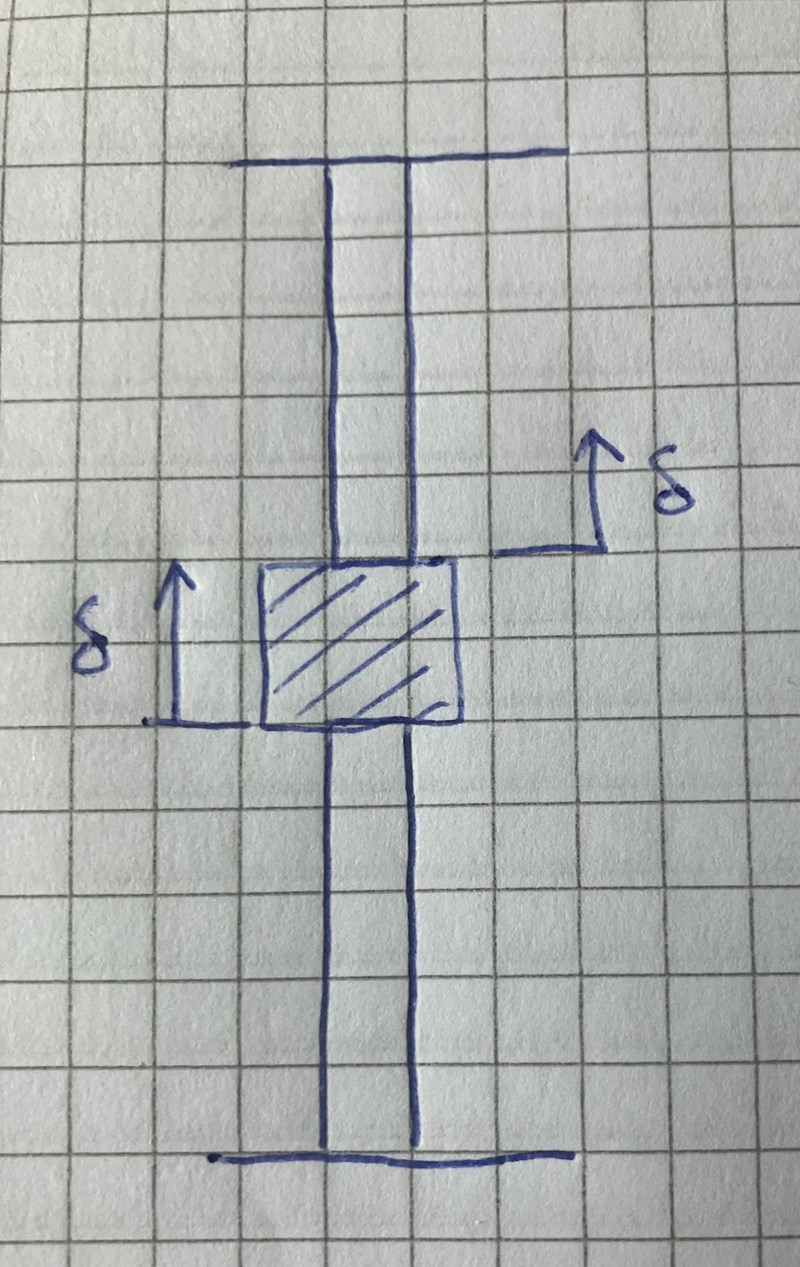

Ja, det räcker att införa en förskjutning $\delta$. I a) delas tyngden mg i lika delar av en förlängning av övre stången och en lika stor kompression av den undre.

I b) är förskjutningen 0 så hela tyngden vilar på den undre stången och den övre är obelastad. Då uppvägs töjningen från vikten av temperaturutvidgningen i den undre stången.

I c) skall förskjutningen tryckkrafter från övre och undre stången samt från massan svara mot en töjning från temperaturutvidgningen. Det ger en kraft i den undre stången som skall svara mot knäckkraften vid stel infästning

4$\pi$²EI/L²
