Friläggning av balk, fast inspänning

Hej!

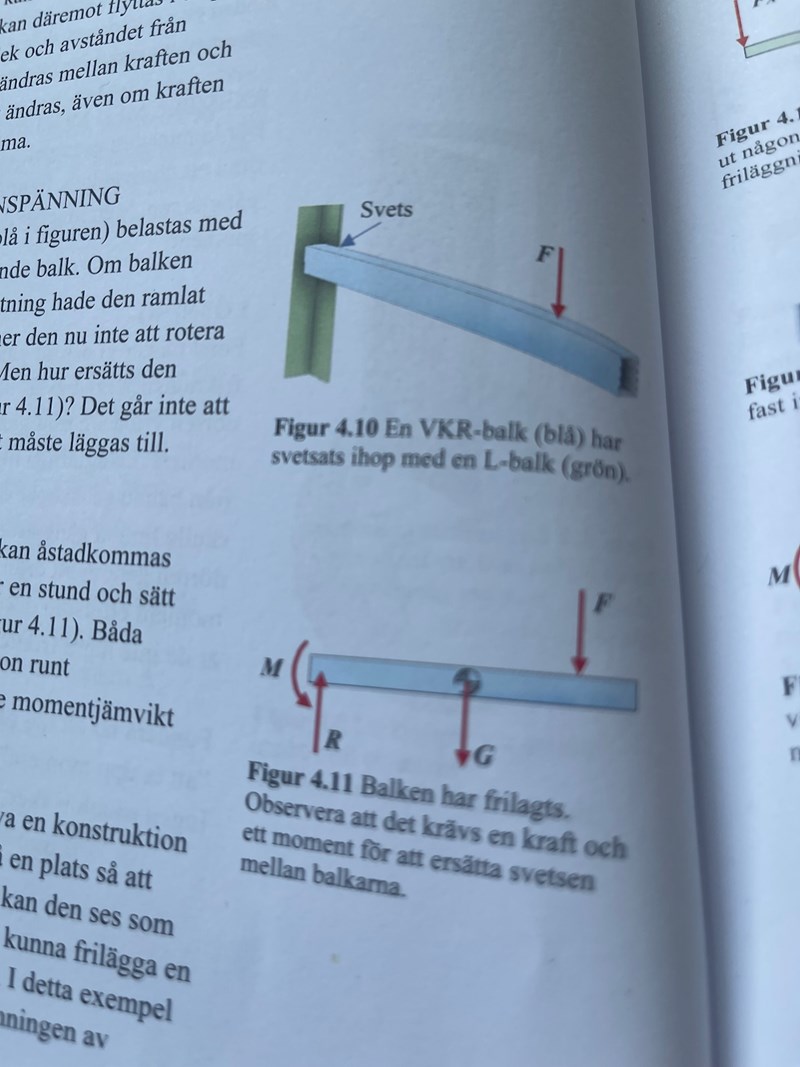

VKR-balken i figur 4.10 ska friläggas. Svaret visas i figur 4.11. Frågan är formulerad så här: Hur ersätts den stående balken i friläggningsfiguren?

Jag förstår tyvärr varken frågan eller svaret. Det känns som att jag har missat något väsentligt. 😕

• Hur ska svaret i figur 4.11 tolkas? Kraften R förstärker ju bara rotationen? Och var kommer kraften R ifrån???
• Momentet i moturs riktning, består det av en kraft som tar ut F, G och R?

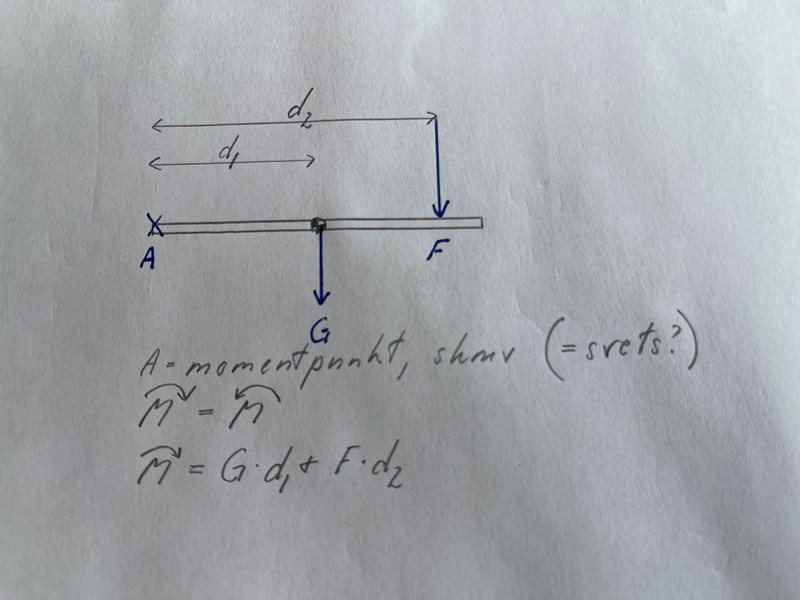

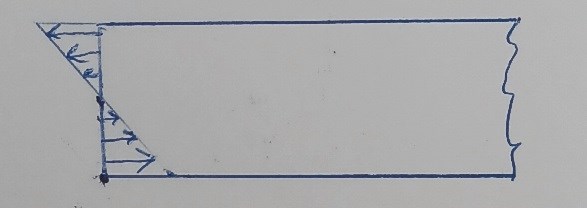

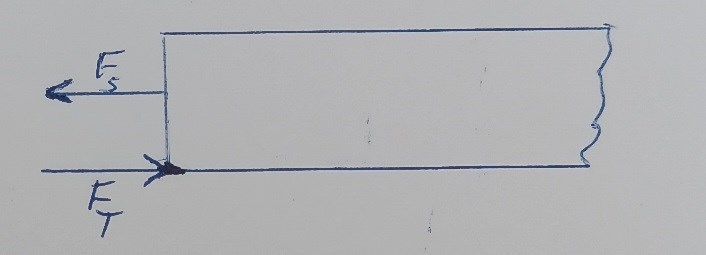

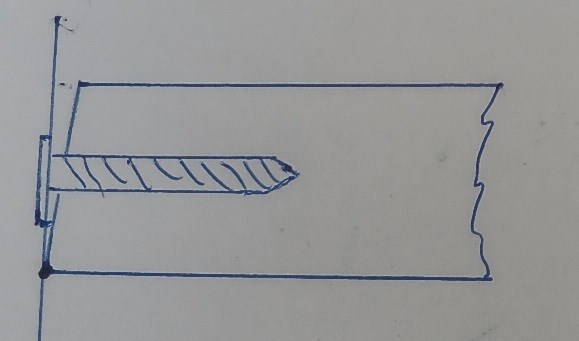

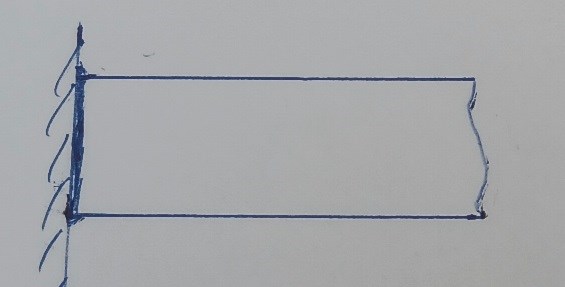

• Om en momentpunkt placeras i A känns det som att jämvikt skulle kunna råda, men varför är G kvar i figuren och varför ersätts inte F+R av en momentpil till höger?

/frappe
