Friläggning - Bestämning av stödpunkter

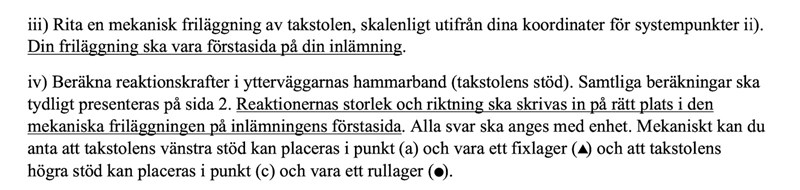

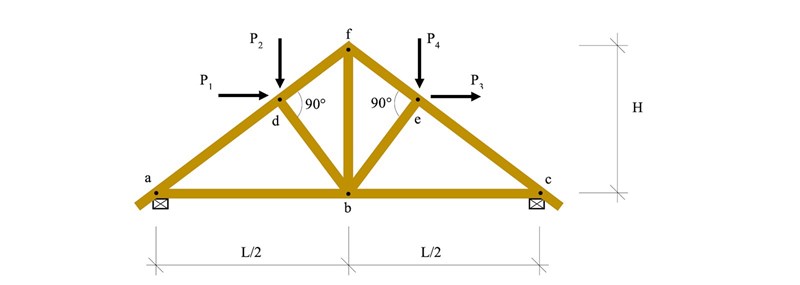

Utifrån uppgiftsbeskrivningen har jag börjat på detta vis, min första fråga är gällande om det spelar roll om jag anger stödkrafterna vid punkt (a) eller (c). Jag försöker lösa (iii), alltså att frilägga systemet men i (iv) nämns det att (a) är ett fixlager medans (c) är ett rullager dvs. saknar horisontell kraft komponent. Är informationen iv) väsentlig för att lösa iii), utifrån min förståelse verkar det vara väsentligt men tycker att det är konstigt att informationen inte ges i iii).

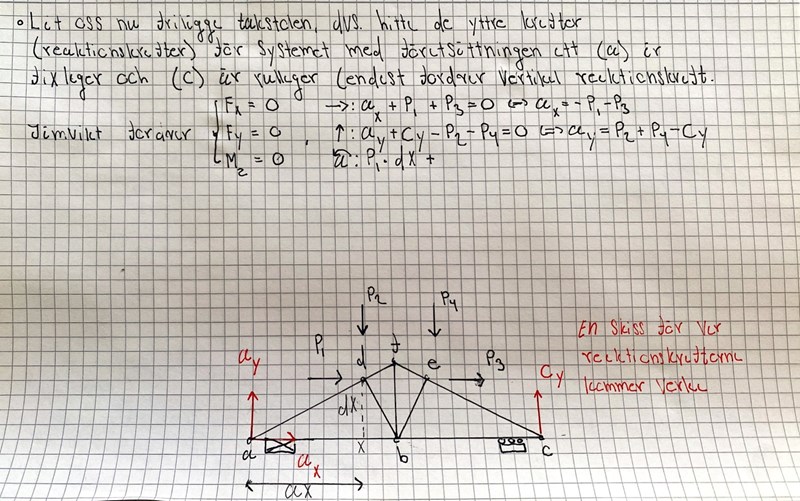

Jag placerade ax åt höger (positiv riktning) till att börja med och sedan om den blev negativ (vilken den måste bli) så byter jag riktning efter beräkning av ax, kan man göra på detta sätt eller är det ett krav att begripa vart reaktionskrafterna kommer vara innan beräkningar?

Sist, om ovanstående : och : är korrekt, hur går jag till väga för att beräkna momentkraften? Eftersom (c) är ett rullager betyder detta att P1 och P3 inte ska vara med i beräkningen?

Vore det korrekt att skriva

-p2ax-p4(ac-ax)+cyac=0?

(edit: jag skrev inte i min fixur men det längt från (a) vertikalt ner från (e) är ac-ax)
