Det. 54
Postad: 7 sep 14:24 Redigerad: 7 sep 15:04

Funktions samband från π-grupper

  1. Det jag ska göra är följande:
  2. Ställ först upp en variabellista med beteckningar, enheter och dimensioner.
  3. Bilda π-grupper med hjälp av strykmetoden.
  4. Skapa en tabell över alla mätvärden i Excel. Alla variabler som påverkar ska vara med i tabellen, även variabler som är konstanta. Låt även värdet på de olika π-grupperna vara med i tabellen. Organisera tabellen så att varje variabel/π-grupp har en egen kolumn med sina värden i raderna under.
  5. Plotta den första π-gruppen mot de andra för att bestämma funktions-sambanden.
  6. Bestäm alla konstanter och exponenter.
  7. Lös ut F för att få fram den slutgiltiga formeln.

Det jag har gjort är att ställa upp en variabellista och har (kortfattat) storheterna: Kraft (F), höjd (h), bas area (A), cylinderns densitet (ρc), vattnets densitet (ρv), tyngdkraften (g).

Sedan har jag fått fram 3 π-grupper: π1=Fg×ρv×h3, π2=ρcρv, π3=Ah2.

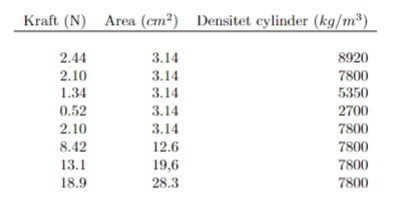

Jag har efter detta lagt in alla värden som jag fick i uppgiften i excel:

Och därefter har jag lagt in alla andra värden samt beräknat mig fram till vissa värden:

Det jag dock inte vet är hur jag ska ta mig vidare. Det står att jag ska plotta π-grupp 1 med de andra två π-grupperna.

Jag skulle behöva hjälp med detta, tack.
