Fysik - ljus och vinklar

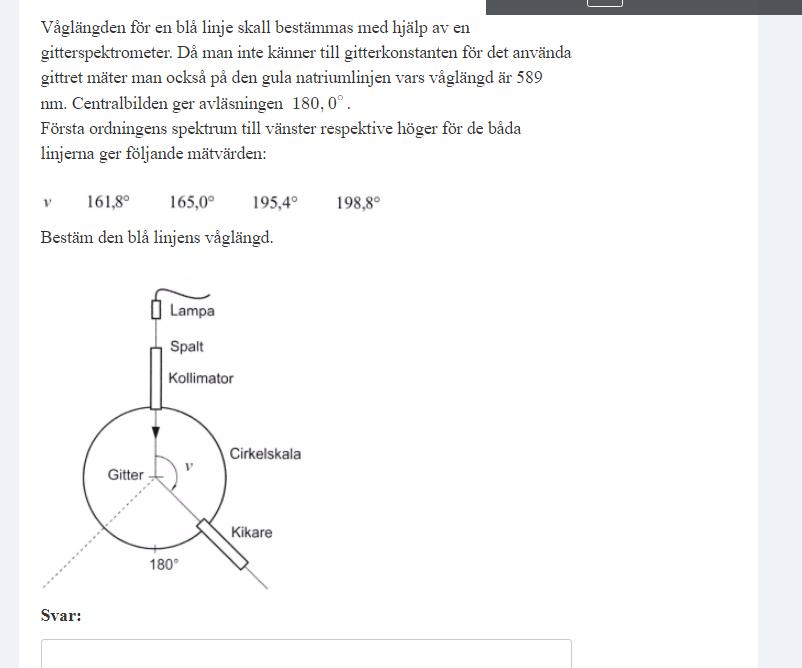

Du har två par av linjer, varje par finns på höger och vänster sida. Är det de blå eller de gula linjerna som är närmast "rakt fram"?

Det borde vara de blå

Janekeberg11 skrev:

Det borde vara de blå

Motivera! (Jag säger inte att det är rätt eller fel.)

Jag förstår inte riktigt hur ljusen går, har svårt att få en bild i huvudet av situationen

Janekeberg11 skrev:

Jag förstår inte riktigt hur ljusen går, har svårt att få en bild i huvudet av situationen

Du behöver inte göra en bild i huvudet. Det finns ju en bild!

Kikaren kan flyttas, så att den hela tiden pekar in mot gittret i mitten. När den är placerad längst ner (180^o) kan man se centralmaximumet i den. Om den står på t ex 190^o ser man ingenting. När den står på 195,4^o ser man den ena ljusstrålen. Om den står på 197^o ser man ingenting. Om den står på 198,8^o ser man den andra ljusstrålen.

Hur ser gitterekvationen ut?
