Gemensam kollektor krets (Common Collector)

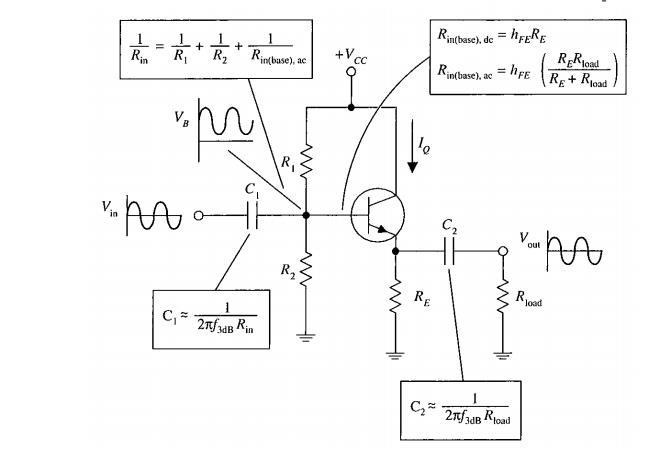

Hejsan! Har lite svårigheter me elläran igen... Bilden nedan är min krets

Uppgiften: Använd dessa förslag för att designa en krets som kopplas till en $3 k Ω$ belastning, som har hfe=100 och en -3dB frekvens om 100Hz och har en arbetspunkt om $I_{Q} = I_{C} = 1 m A$ . Välj $V_{E} = \frac{1}{2} V_{C C}$ för maximal vidd på utsignalen utan att orsaka klippning av signalen pga bottning eller genomslag.

Jag har räknat ut $C_{2} \approx 0, 53 μ F$

En tanke jag har om Vcc --> $V_{C C} - 0, 6 V - V_{E} = 0 V_{C C} - 0, 6 V - \frac{1}{2} V_{C C} = 0 V_{C C} = \frac{0, 6 V}{1 - \frac{1}{2}} = 1, 2 V$

1. Är jag alls på rätt spår?

2. Stämmer mitt antagande om Vcc eller har jag tankefel?

3. Hur borde jag fortsätta?

Tack!

$V_{C C} - I_{R 1} R_{1} - 0.6 - \frac{1}{2} V_{C C} = 0$ ...inte sååå roligt

$\frac{1}{2} V_{C C} = 1 * R_{E}$ ... lite roligare

Jag använder i vanlig ordning $V / m A / k Ω$

hmmAffe Jkpg skrev :
$V_{C C} - I_{R 1} R_{1} - 0.6 - \frac{1}{2} V_{C C} = 0$ ...inte sååå roligt
$\frac{1}{2} V_{C C} = 1 * R_{E}$ ... lite roligare
Jag använder i vanlig ordning $V / m A / k Ω$

hmm. Tack. Tänkte något sånt idaa också. De går alltså ingen ström till C2 då? Och eftersom Beta e så stort antas Ie vara ungefär Ic?

Dock fortfarande två okända i den lite roligare ekvationen... Usch

En första approximation, som du ev. kan justera senare

$R_{1} \approx R_{2} \Rightarrow R_{i n} = \frac{1}{2} R_{1}$

$I_{B} = 0.01 m A$

$I_{R 1} \approx I_{R 2} ≫ I_{B}$

Var noga med att skilja på ekvationer för likström (DC) och signal (AC).
Likström (DC) kan ej passera en kondensator.
