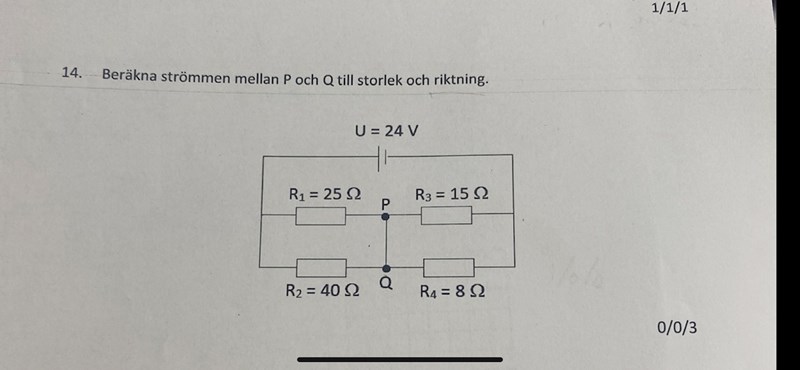

GP, kopplingsschema

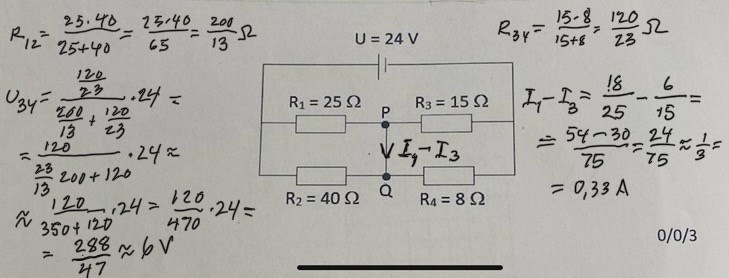

Är så förvirrad. Hur bör jag tänka. Jag beräknade ersättningsresistansen tills jag insåg att det inte gav mig något. Strömmen är olika, men spänningen är densamma.

Om du som du säger räknar ut de ekvivalenta resistanserna för "R1 parallellt med R2" och "R3 parallellt med R4" så kan du räkna ut spänningen över de två ekvivalenta resistanserna.

Då kan du räkna ut strömmarna i de individuella resistanserna. Sedan säger Kirchhoffs strömlag att strömmen in i en viss punkt är lika med strömmen ut ur samma punkt.
