GPS, dator- och telekommunikation
"I Europa används GSM (Global System for Mobile communication) för (2G-)mobiltelefoni. Det finns 3 olika
frekvensområden tilldelade för GSM, vardera med ett uplinkband (mobiltelefon till basstation) på 25 MHz och ett downlinkband (bas till mobil) på 25 MHz.
GSM 900: Uplink: 890-915 MHz, Downlink: 935-960 MHz
GSM 1800: Uplink: 1710-1785 MHz Downlink: 1805-1880 MHz
GSM 1900 Uplink: 1850-1910 MHz Downlink: 1930-1990 MHz
Signalerna från 8 användare digitaliseras och multiplexeras med TDMA till multiramar med 26 st 8-bitars
ramar. Därefter moduleras varje multiram till en 200 kHz signal. Till sist multiplexeras 124 sådana 200kHzkanaler
med FDMA till ett 25MHz-band.
Vid den sista multiplexeringen (med FDMA) används vaktband (guard bands) för att ha lite marginalmellan 200kHz-banden. Hur brett vaktband har använts?"
LÖSNING
Jag fick i tips av en kompis att börja med GSM 900 och räkna differensen av uplinken. Varför gör han så?
Har du ritat:-)
Hur stor minsta bandbredd kräver 124 stycken 0.2 MHz-kanaler?
Hur stor bandbredd är tillgänglig i down-/uplink för respektive GSM 900/1800/1900?
Bandbredder på både Uplink / Downlink:
GSM 900: 25 MHz
GSM 1800: 75 MHz
GSM 1900: 60 MHz
"Det finns 3 olika frekvensområden tilldelade för GSM, vardera med ett uplinkband (mobiltelefon till basstation) på 25 MHz och ett downlinkband (bas till mobil) på 25 MHz." Är det där som jag ska nappa? Att det är den GSM med 25 MHz och inte de resterande som ligger på 75 respektive 60 MHz?
Plugghingsten skrev:"Det finns 3 olika frekvensområden tilldelade för GSM, vardera med ett uplinkband (mobiltelefon till basstation) på 25 MHz och ett downlinkband (bas till mobil) på 25 MHz." Är det där som jag ska nappa? Att det är den GSM med 25 MHz och inte de resterande som ligger på 75 respektive 60 MHz?
Nä, du ska nappa på att 124*0,2=24.8MHz i relation till tillgänglig bandbredd.
Sedan ska du rita t.ex. tre kanaler. Hur många "guard bands" behöver dom tre och hur många behöver då 24 kanaler?....osv.
Räkna ut frekvensutrymmet genom att multiplicera kanalerna med dess frekvens.
124*200 000 = 24 800 000 Hz (24,8 MHz).
I denna uppgift blir det GSM 900 men om det hade varit högre frekvens eller fler kanaler och siffran hade hamnat på över 25 MHz så hade det blivit kanske GSM 1800 (75 MHz) eller GSM 1900 (60 MHz). Stämmer mitt antagande?
Därefter räknas differensen ut:
25,0 MHz - 24,8 MHz = 0,20 MHz = 200 kHz
Eftersom det finns 124 kanaler så finns det 123 guard bands och varje guard band kommer då att omfatta:
200 kHz / 123 guard bands vilket avrundat blir 1,6 kHz.
Nu tror jag att jag får rätt på hela pusslet! Stämmer allt?
När du ritar t.ex. tre kanaler har du definierat bara två "guard bands", men jag skulle även satt ett "guard band" på vardera ytterkanten. Så 124 kanaler tycker jag borde ha 125 "guard bands".
Annars har du "nappat" :-)
Gör på samma sätt för 1800- och 1900-banden.
Men varför i slutet samt början av hela signalen? Jag har fått lära mig att guard band = "lucka".

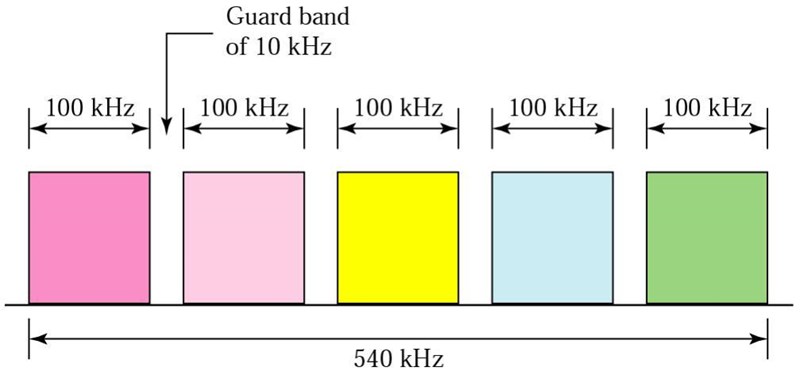

Här visas att guard bands finns mellan signalerna och inte i slutet och början av länken/ramen (på engelska säger de frame, ingen aning vad som sägs i svensk tal).
Varför skulle jag utföra samma uträkning för de resterande GSM:arna? För övnings skull?
Plugghingsten skrev:Men varför i slutet samt början av hela signalen? Jag har fått lära mig att guard band = "lucka".
Här visas att guard bands finns mellan signalerna och inte i slutet och början av länken/ramen (på engelska säger de frame, ingen aning vad som sägs i svensk tal).
Varför skulle jag utföra samma uträkning för de resterande GSM:arna? För övnings skull?
Man måste ju anta att det finns angränsande band, som …..
Du menar att där finns guard bands mellan varje ram?
I ovan exempel.
124*200 000 = 24 800 000 Hz.
--> GSM 900 (25 MHz)
25 000 000-24 800 000 = 200 000 Hz
124 kanaler --> 125 guard bands.
200 000/125 = 1600
I svaret står dock att det är 123 guard bands. Men jag håller med dig, du har bra bevis.
Bäst att fråga lektorn.
Plugghingsten skrev:Du menar att där finns guard bands mellan varje ram?
I ovan exempel.
124*200 000 = 24 800 000 Hz.
--> GSM 900 (25 MHz)
25 000 000-24 800 000 = 200 000 Hz
124 kanaler --> 125 guard bands.
200 000/125 = 1600
I svaret står dock att det är 123 guard bands. Men jag håller med dig, du har bra bevis.
Bäst att fråga lektorn.
Precis så tänkte jag mig 125 "guard bands".
Sen kan du ju fråga lektorn, å då kunde jag inte låta bli att tänka på den där sketchen då rekryterna för första gången skulle lära sig orientera.
Officeren (småländsk dialekt) säger:
I' händelse av avvikelse mellan verklighet å karta, så gäller kartan.

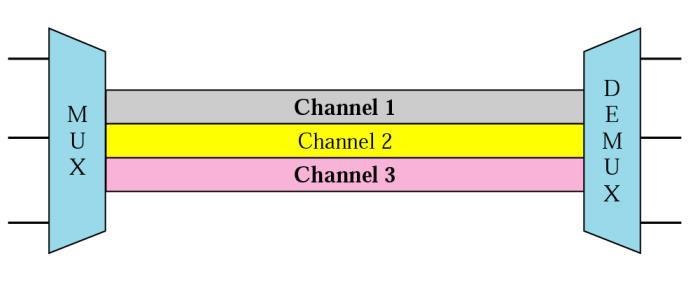

Fast så är det inte dock. Pratade förra veckan med föreläsaren. Då visade han denna bilden:

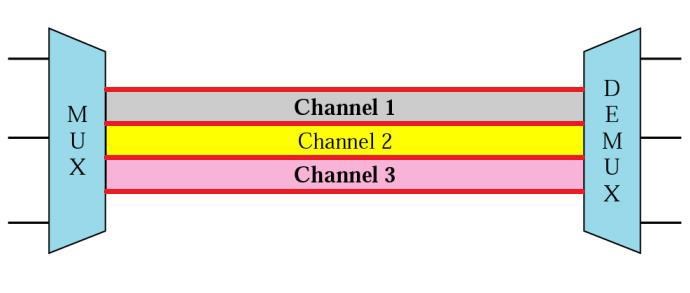

Han förklarade det som om att första bilden (som finns i tidigare kommentarer) ska vridas 90 grader medurs för att den ska bli "helt korrekt". Alltså, om vi har guard bands som du tänket hade det placerats (de röda linjerna) enligt följande bild:
Alltså är de två guard bands på ytterkanterna helt onödiga. Jag köpte denna förklaring, gör du? Observera att detta endast gäller för multiplexering av FDM.
