Grafteori
Hej

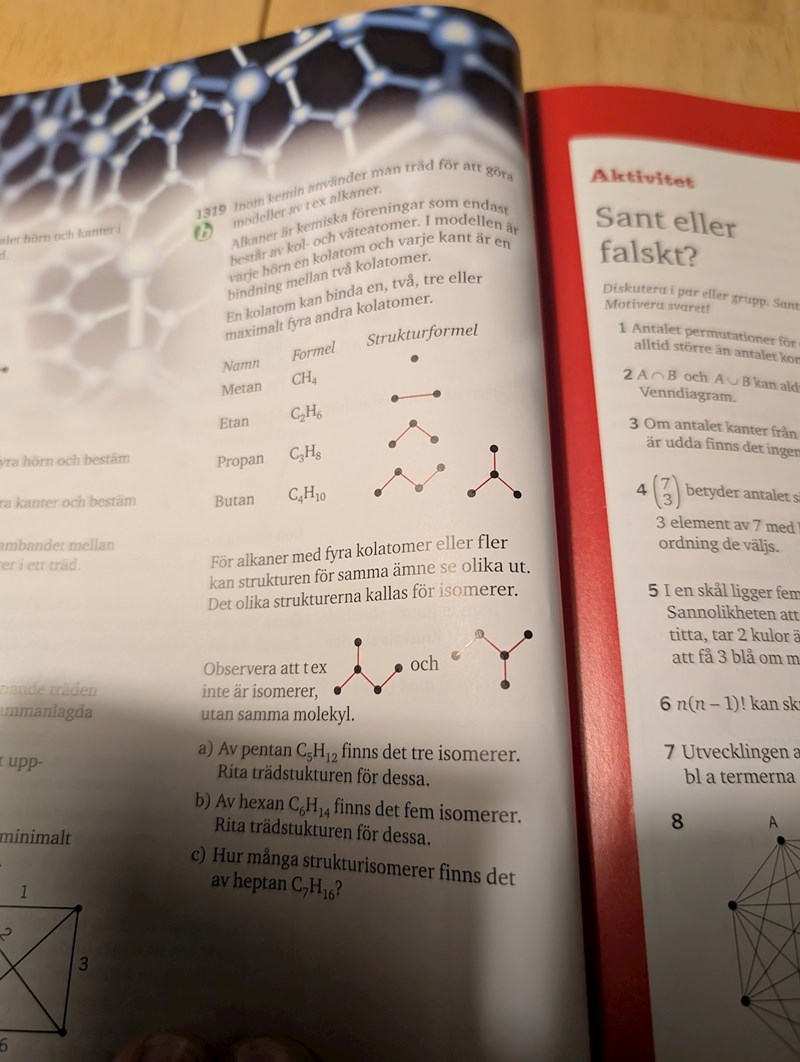

Förstår inte hur man ska rita figurerna på 1319. Vad är reglerna. Framgår säkert av strukturformel där men jag fattar inte. På 1319 b) nu kan jag jag rita oändligt med olika figurer mer eller mindre som har 6 hörn..
Varje kolatom måste binda till en, två, tre eller fyra andra kolatomer. Det begränsar vilka sorts grafer du kan rita.

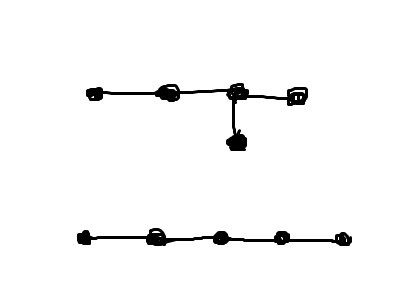

Här är t.ex. två av tre möjligheter på fråga a):

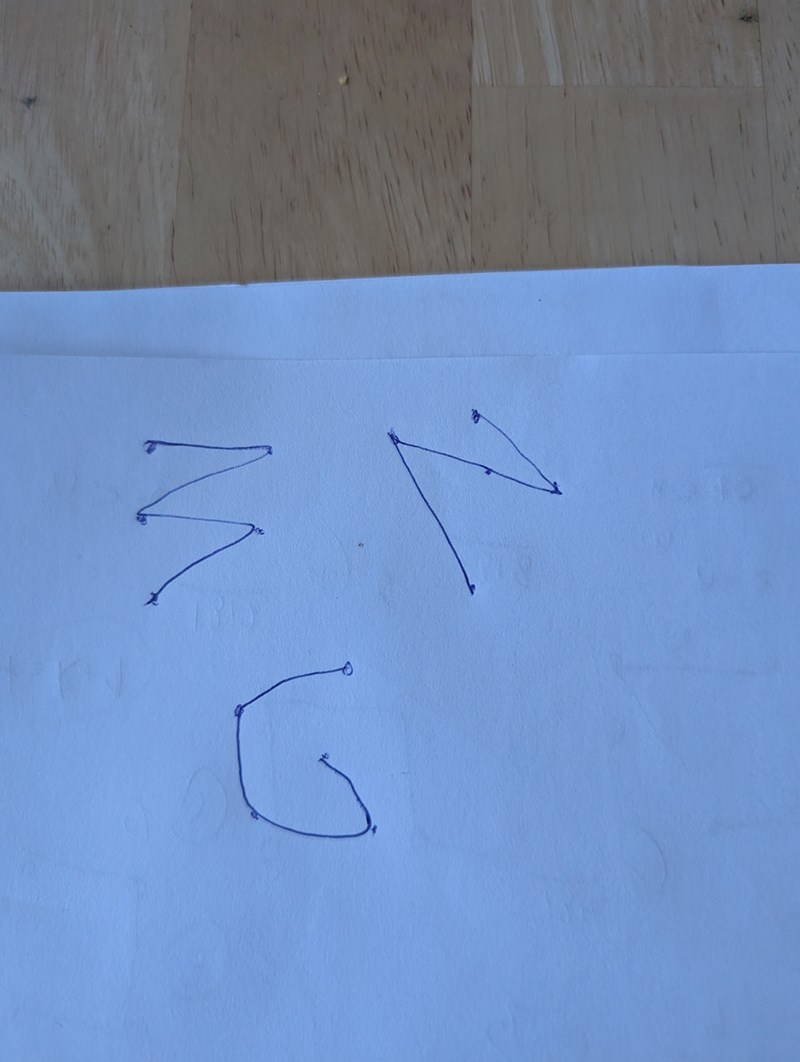

Okej, men följande bild här representerar en version för att det bara är en sammanhängande linje och ingen atom delar sig i två eller fler upp till 4?
Och om första eller sista atomen delar sig i låt säga 2, spelar ingen roll, för båda figurer skulle representera samma sak bara att figuren egentligen då är roterad?
Man kallar det en rak kolkedja, när det inte delar upp sig någonstans. Man ritar den rak för att det är enklast så, men i verkligheten är den inte riktigt rak. Ibland ritar man den en smula i sicksack. Dina bilder är strukturellt korrekta, men riktigt så där krokigt har man ingen anledning att rita.
En del stora molekyler, t.ex. proteiner, är väldigt krokiga, så då kan det likna dina bilder mera.
Vad menar du med att en atom delar upp sig? Det är ingen atom som delar upp sig. Där det delar upp sig är det för att någon kolatom sitter ihop med tre andra (eller fyra) och inte två.
Dkcre skrev:Okej, men följande bild här representerar en version för att det bara är en sammanhängande linje och ingen atom delar sig i två eller fler upp till 4?
Och om första eller sista atomen delar sig i låt säga 2, spelar ingen roll, för båda figurer skulle representera samma sak bara att figuren egentligen då är roterad?
Ja på båda frågorna. I grafer spelar vinklar och rotationer ingen roll. Man kan därför rita samma graf på många olika sätt genom att variera vinklar och så vidare. Det enda som gör grafer olika är antalet hörn och vilka hörn det går kanter mellan. Därför är de grafer du ritat ekvivalenta med den andra av mina två.
Ofta brukar man välja att rita graferna på ett sådant sätt att molekylens struktur speglas i de vinklar man valt som Laguna påpekar. Men själva det matematiska objektet (graf) är oberoende av vilka vinklar eller rotationer vi väljer.
Jag menade inget med det, syftade bara på det matematiska objektet egentligen och valde att kalla hörnen för 'atom'. Lite klumpigt.

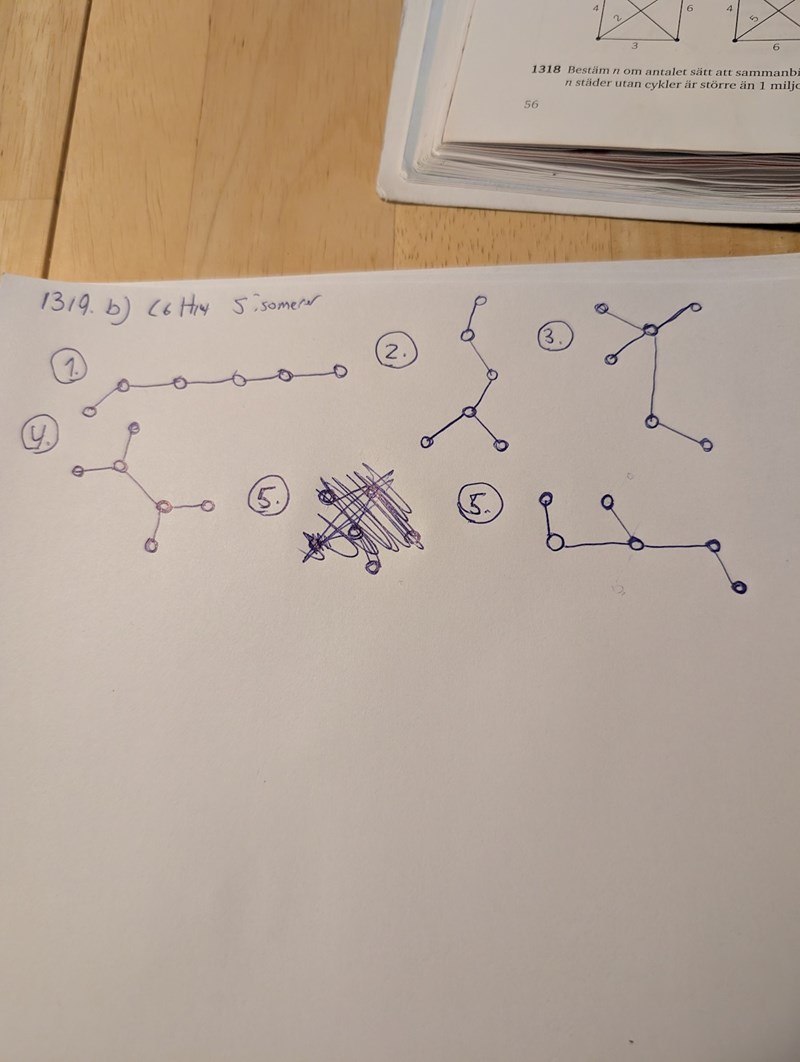

Vet inte om jag förstått det rätt men det här är mitt svar på b). Om det är rätt finns det ingen mening i x) egentligen..
Ser rätt ut.
Tack för hjälpen 🙂
Du är bra på att förklara!
