Hållfasthetslära, balk med T-profil

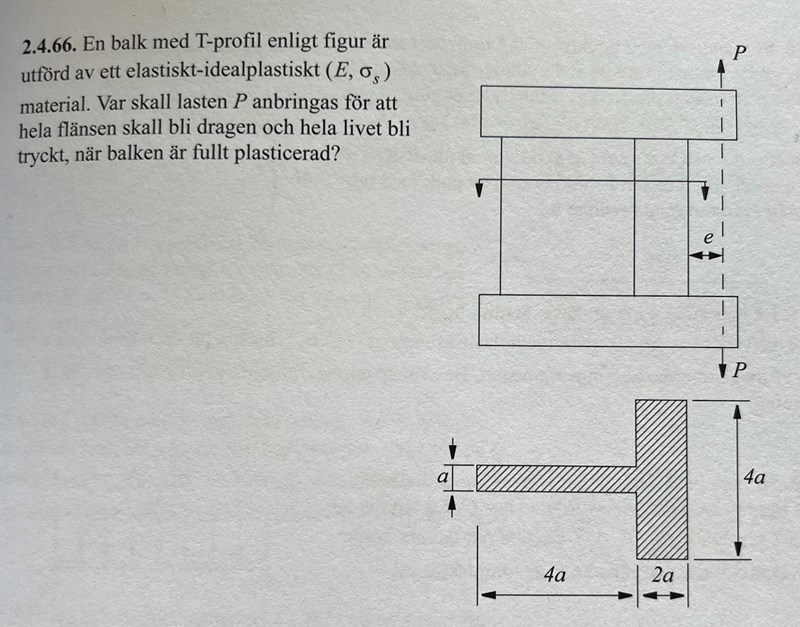

Hej! Jag har helt fastnat på denna uppgift. Jag förstår inte alls hur de två figurerna hänger ihop. Alltså var finns T-profilen i den övre figuren? Är livet flyttbart?

Du har ett streck m två pilar i övre figuren. Strecket representerar snittet och pilarna i vilken riktning du ser det. Vanligen märker man pilarna med en bokstav, t ex A och sen märker man snittet med motsvarande A-A men har man bara ett snitt är det inte nödvändigt.
