Hållfasthetslära balkproblem

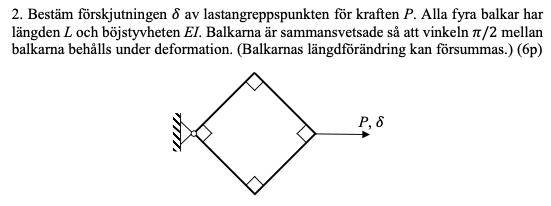

Hej, vet inte hur jag ska lösa denna uppgift, någon som möjligtvis kan hjälpa?

teknikomatte 32
Postad: 4 maj 19:28

bump

teknikomatte 32
Postad: 7 maj 10:14

bump

SaintVenant 3862
Postad: 7 maj 10:53

Du ska försöka betrakta det som en serie kombinerade balkböjningar:

teknikomatte 32
Postad: 7 maj 11:04
SaintVenant skrev:

Du ska försöka betrakta det som en serie kombinerade balkböjningar:

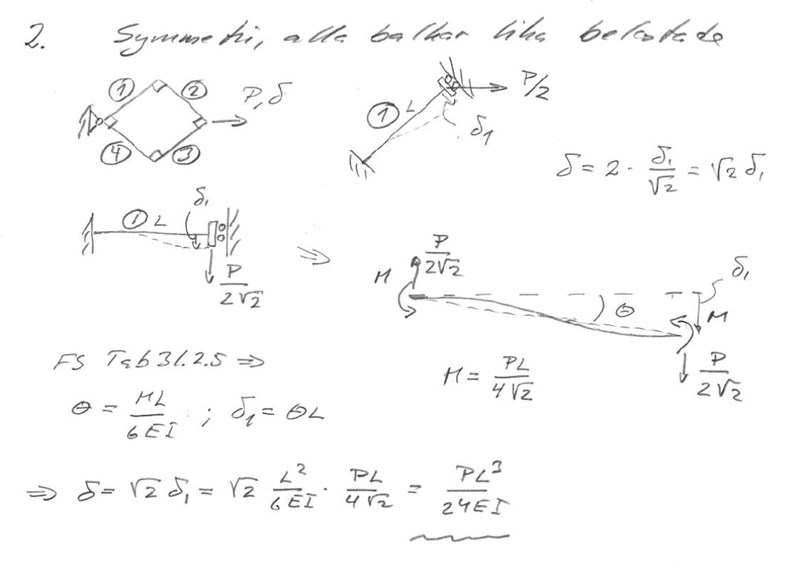

Har du gått samma kurs? med tanke på att bilden är facit för uppgiften.

Jag har  försökt förstå mig på facit men fattar verkligen inte hur de gör.

SaintVenant 3862
Postad: 7 maj 14:50

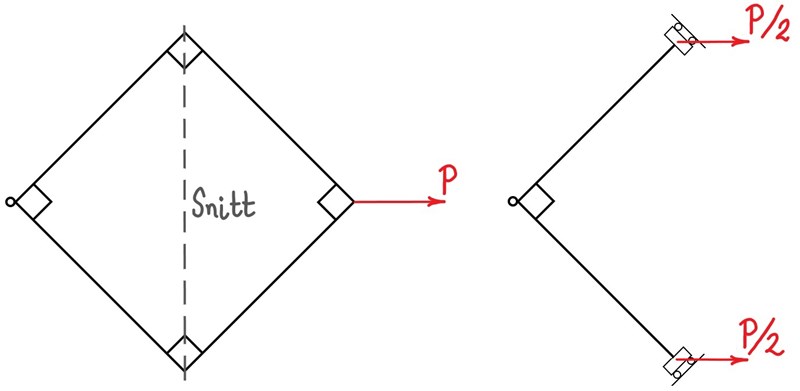

Förstår du detta snitt:

Förstår du randvillkoret vid P/2? Om du inte vet så betyder "vagnen med hjul" att axiell riktning och rotation är låst men lateral böjriktning är fri.

Förstår du varför den uppstår där?

teknikomatte 32
Postad: 7 maj 15:02
SaintVenant skrev:

Förstår du detta snitt:

Förstår du randvillkoret vid P/2? Om du inte vet så betyder "vagnen med hjul" att axiell riktning och rotation är låst men lateral böjriktning är fri.

Förstår du varför den uppstår där?

Jag förstår snittet men inte varför man skulle vilja göra det just där, sen förstår jag inte "

axiell riktning och rotation är låst men lateral böjriktning är fri."

SaintVenant 3862
Postad: 7 maj 15:26 Redigerad: 7 maj 15:47

Du får läsa på om vad en sådan där vagn betyder. Står i din formelsamling och i din bok.

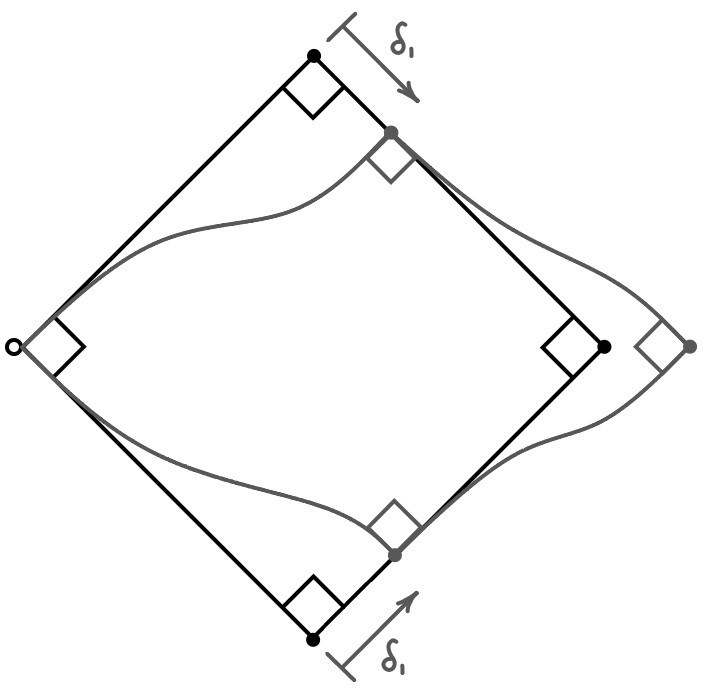

Tills dess kanske denna bild hjälper:

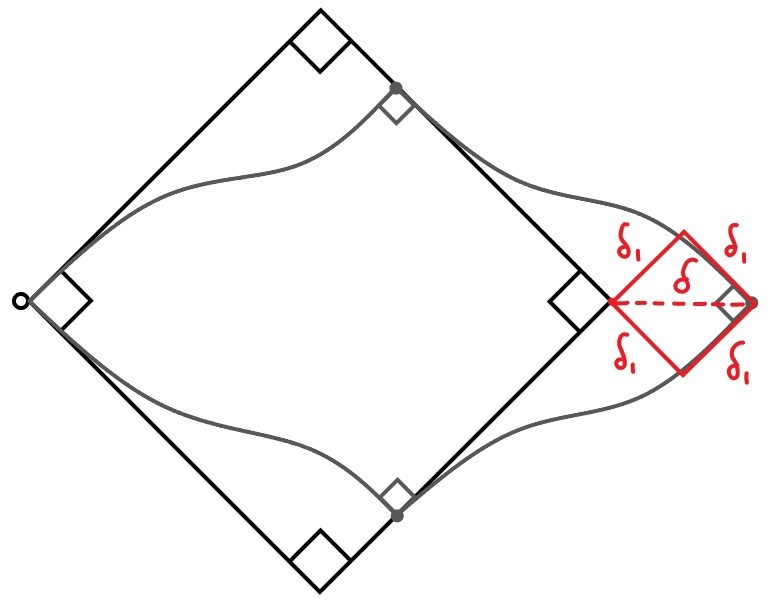

Lägger till denna för ännu mer ledning:

teknikomatte 32
Postad: 7 maj 17:32
SaintVenant skrev:

Du får läsa på om vad en sådan där vagn betyder. Står i din formelsamling och i din bok.

Tills dess kanske denna bild hjälper:

Lägger till denna för ännu mer ledning:

Bilderna var väldigt hjälpsamma!

Men en sak som jag fortfarande är osäker på, hur vet man att deformationen av hörnpunkterna kommer att  vara längs sidorna som du ritat?

SaintVenant 3862
Postad: 7 maj 18:19

Längdförändringen kan försummas. Alltså är längdförändringen mycket mindre än böjningen.
