Qetsiyah 6508 – Livehjälpare
Postad: 28 maj 2023 18:31 Redigerad: 28 maj 2023 18:39

Hållfasthetslära: böjmoment via snitt eller via formelsamling

Hej,

Jag gör en fråga där man behöver böjmomentet i mitten av en tunn cylinder som utsätts för sin egna tyngd. Jag slog upp elementarfall för balkar och fann uttrycket för vertikala förskjutningen:

δ(x)=QL324EI(x-2x2+x4)\delta(x)=\frac{QL^3}{24EI}(x-2x^2+x^4)

Som jag integrerade två gånger och fick M(x)M(x) och satte sedan in x=1/2x=1/2, blir ett ganska fult uttryck gånger QLQL, jag slog in på miniräknare och det förenklas verkligen inte till 1/41/4.

Facit däremot snittade bara (redovisade inte) och fick M(1/2)=QL4M(1/2)=\frac{QL}{4}...

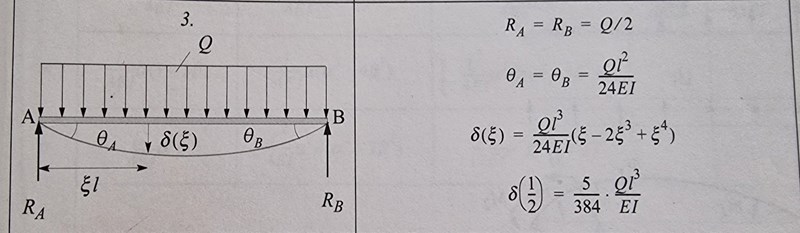

Här är en bild på min formelsamling:

SaintVenant 3845
Postad: 28 maj 2023 19:03 Redigerad: 28 maj 2023 19:05
Qetsiyah skrev:

Som jag integrerade två gånger och fick M(x)M(x) och satte sedan in x=1/2x=1/2, blir ett ganska fult uttryck gånger QLQL, jag slog in på miniräknare och det förenklas verkligen inte till 1/41/4.

Derivera ska du göra. Det du skulle integrerat två gånger hade varit lastintensiteten q=-Q/Lq = -Q/L.

Men, detta blir snarare QL/8 till storleken. Vad är uppgiften exakt?

Qetsiyah 6508 – Livehjälpare
Postad: 29 maj 2023 15:52 Redigerad: 29 maj 2023 15:54

Aha, vad dumt av mig! Men jag får också 1/8, inte 1/4...

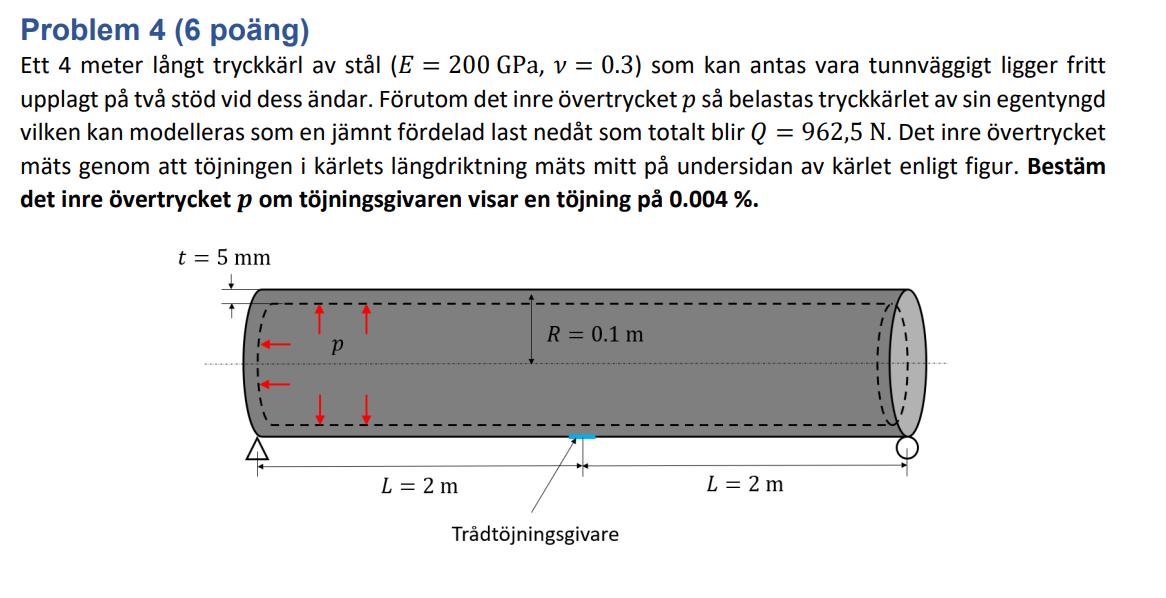

Fråga:

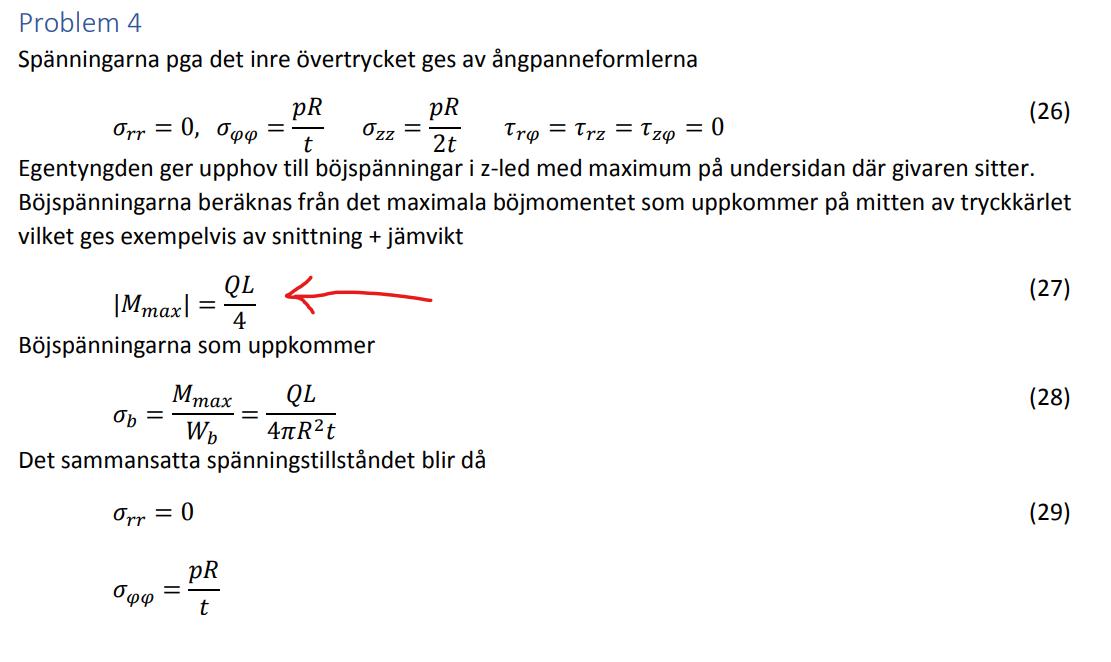

Facit:

Jag vill räkna ut:

SaintVenant 3845
Postad: 29 maj 2023 15:59

Jaha, men här är ju LL halva längden.
