Tiger 157
Postad: 22 feb 20:24

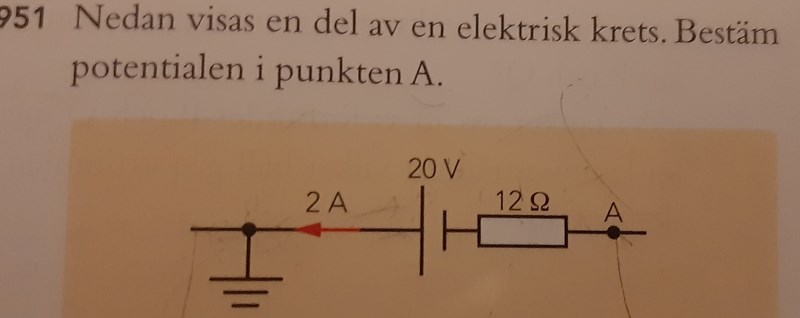

Halv krets potential

Jag gjorde så här.

Vid punkt A har ju strömmen gått ett varv och har hunnit bli negativt pga jordningen. Så jag tänkte att om man minskar strömmen innan punkta A med strömmen som kommer efter resistansen så borde vi väl få 20V. Anledningen till -(2×12) är ju för att potentialen är negativt.

VA- -(2×12)= 20

VA+24=20

VA= -4

På facit står det 4V, kan nån snälla förklara varför?

Ture 3680
Postad: 22 feb 21:55

Börja i den jordade punkten, sen går vi mot strömriktningen genom batteriet då sjunker spänningen 20 V, så mellan motståndet och batteriet har vi - 20 V sen går vi vidare till höger, mot strömriktningen, då stiger potentialen över motståndet med 2*12 = 24 V Alltså har vi + 4 V i pkten A.

Det man måste komma ihåg är att när ström passerar en resistans i strömriktningen sjunker potentialen och när du går mot strömriktningen stiger den.

Så från vänstra sidan av motståndet till den högra går vi mot strömmen och ökar alltså i potential

Tiger 157
Postad: 22 feb 22:53 Redigerad: 22 feb 23:16
Ture skrev:

Börja i den jordade punkten, sen går vi mot strömriktningen genom batteriet då sjunker spänningen 20 V, så mellan motståndet och batteriet har vi - 20 V sen går vi vidare till höger, mot strömriktningen, då stiger potentialen över motståndet med 2*12 = 24 V Alltså har vi + 4 V i pkten A.

Det man måste komma ihåg är att när ström passerar en resistans i strömriktningen sjunker potentialen och när du går mot strömriktningen stiger den.

Så från vänstra sidan av motståndet till den högra går vi mot strömmen och ökar alltså i potential



Jag vet inte om jag förstår dig rätt men menar du så här? Från jordade punkten går vi mot pluspolen av batteriet, och när vi kommer ut ur minuspolen så har vi fått -20.  Efter det stöter vi på en resistans men eftersom vi går motsatta hålet till strömmen så ökar det med (12*2)V. Men vad jag inte fattar hur vi vet att det är -20 mellan batteriet och resistansen.  Potential är skillnaden på spänningen eller hur ?

Tack för svaret:)

ThomasN 588
Postad: 22 feb 23:27

Skillnaden i potential mellan plus och minus polerna på batteriet d.v.s spänningen är 20V och pluspolen är 0V.

Tiger 157
Postad: 23 feb 16:37
ThomasN skrev:

Skillnaden i potential mellan plus och minus polerna på batteriet d.v.s spänningen är 20V och pluspolen är 0V.

Vänta , är det spänningen eller potentialen som är noll vid pluspolen? Och varför är de inte 20 V? Jag förstår inte.

ThomasN 588
Postad: 23 feb 17:15

Symbolen som du har längst ner till vänster:

Kallas för jordsymbol och den betyder att potentialen här är 0V. Pluspolen på batteriet är ju kopplad till den så på andra sidan batteriet är potentialen -20V.

Blev det lite klarare?
