Maple95 22
Postad: 28 dec 2023 05:32

Hitta den maximala höjden

Hej jag har en uppgift med att hitta den  maximala höjden:





Det här som jag har beräknat:

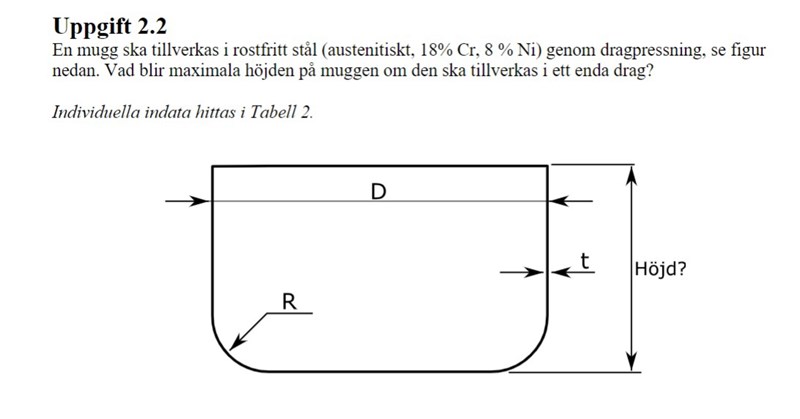

Uppgift 2.2
En mugg ska tillverkas i rostfritt stål (autentiskt, 18% Cr, 8 % Ni) genom dragpressning, se figur nedan. Vad blir maximala höjden på muggen om den ska tillverkas i ett enda drag?





Figur 2: Visar en mugg med ska tillverkas genom dragpressning som är ritat med PowerPoint.



Jag vet värdena på D, R och t men för höjden vet jag ej. Jag vet att D har värde 62 mm och jag vet att D är lika med d2. Jag vet att värden på R= 7,5 mm och det ska vara yttre radie och t som är plåttjocklen är t= 0,8 mm.  Det enda är att ta reda på vad den maximala höjden blir.



Här är formeln för att beräkna ut vad den maximala höjden:





För att ta reda på Ddorn så är det d1 =d2-plåttjocklek *2 ger 62mm – 8,3 mm *2 = 62 mm -16,6 mm = 45,4 mm.

d1= 45,4 mm.

d2 = 62 mm.



För att ta reda på Rondellens diameter D1 så kan jag använda  genom att jag har valt   Jag kan sen skriva om

Radien ska vara 7,5 mm +0,8 mm = 8,3 mm

R= 8,3 mm.

Jag har allt som jag ska beräkna ut vad den maximal höjden det ska vara, jag använder formeln:



Sen tar jag h= 6,852 för att det är samma höjd som det ska hittas.



Så hur tar jag reda på den maximala höjden?

Laguna Online 27747
Postad: 28 dec 2023 08:26

Där du skriver att det står formler ser jag ingenting. Har de inte kommit med?

Maple95 22
Postad: 28 dec 2023 10:25

Hej här är formlern som jag har använt:



D1=sqrt(d12+4*(1,57*r*d1+2*r2+h*d2)



d1= 45,4

D2= 62

r= 8,3

D1= 1,8 dragförhållande  * 45,4 d1 = 81,72

hmin = 6,852 mm

Hmax= efterfrågas

Laguna Online 27747
Postad: 28 dec 2023 10:29

Det geometriska är nog inget konstigt, men någonting här måste bero av materialegenskaper, och det är väl det som heter dragförhållande, annars skulle man kunna trycka fram en hur hög mugg som helst. Detta kan jag tyvärr ingenting om.

Maple95 22
Postad: 28 dec 2023 19:03

Ingen hjälper.
