Hitta normalkraften.
Hej!

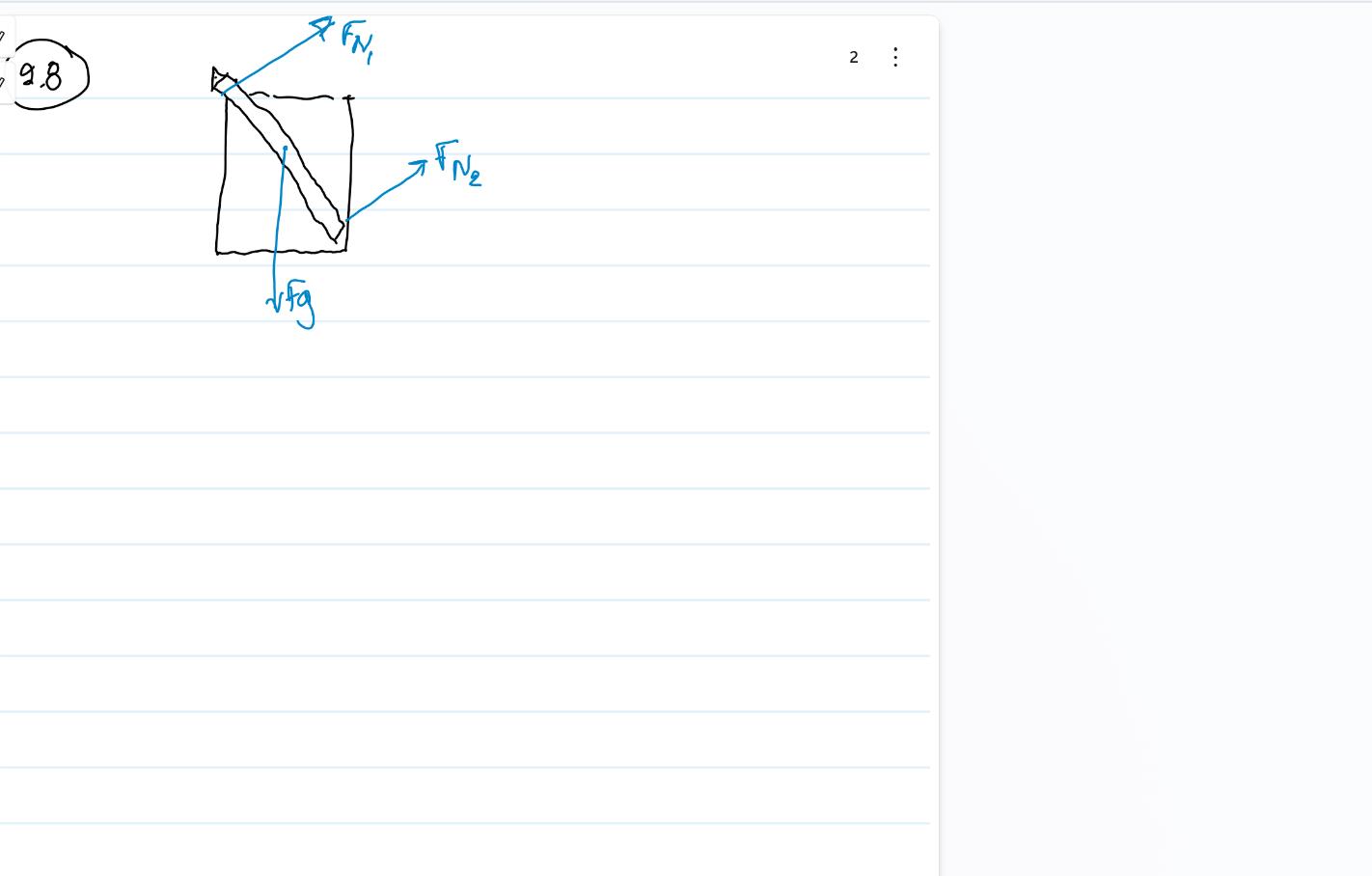

Enligt boken är den andra FN som jag har ritat,fel. Skulle någon förklara anledningen? Är inte alltid normakraften vinkelrätt mot kontaktytan?
Är din FN2 verkligen vinkelrät mot kontaktytan?
I övrigt är det svårt att se om kontaktytan är marken eller hörnet.
Nä..den är inte vikelrät mot begären.

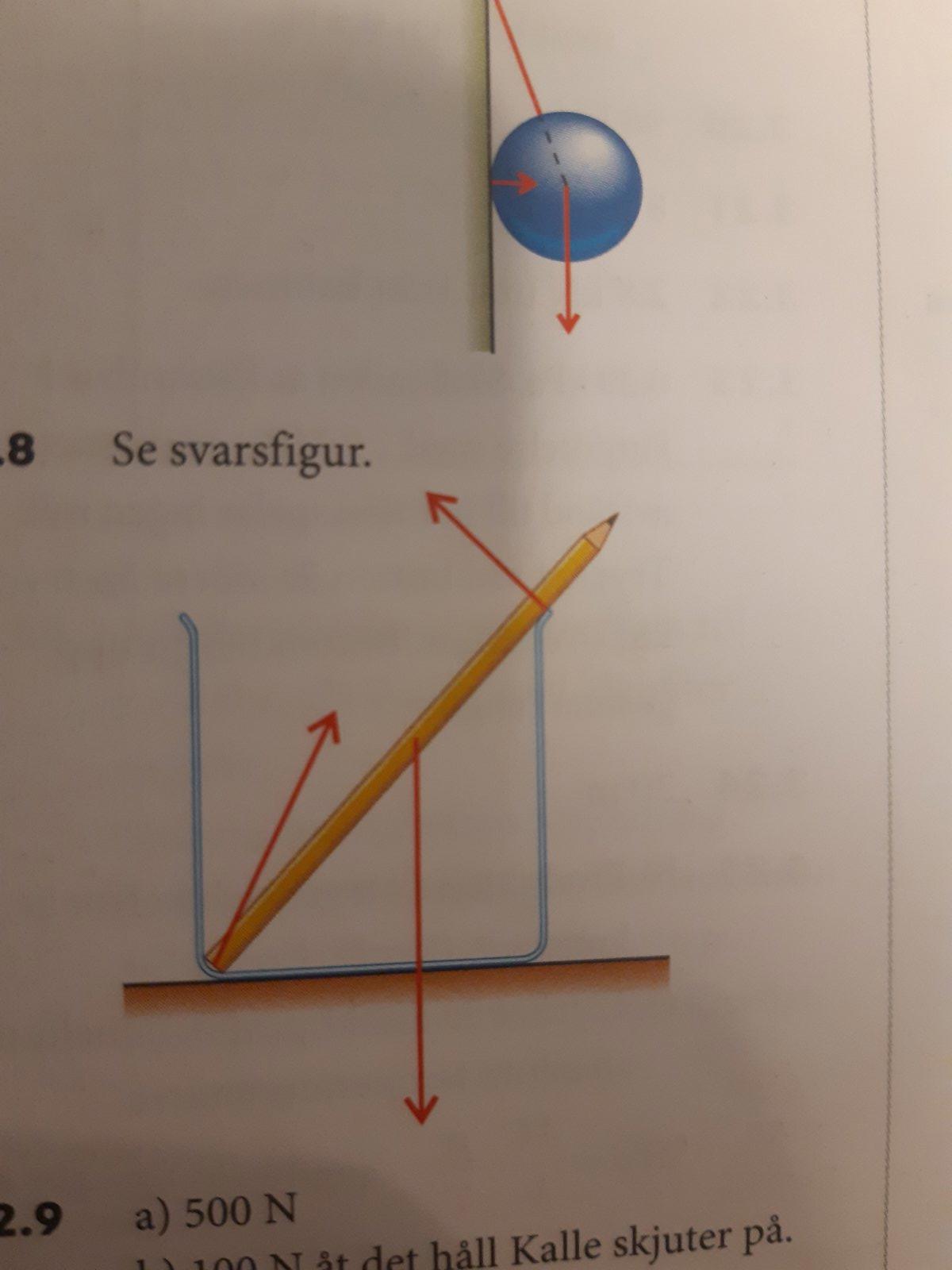

Här kommer facit. FN2 ser fortfarande inte ut som vinkelrät.
Om man vill kan man rita två olika normalkrafter nere till vänster (varför vände de bilden i facit?), en vertikal och en horisontell. Pennan vidrör ju glaset på två punkter enligt bilden.
Summan av allting ska vara noll.
Hur ser din egen bild ut nu?
Ja..jag undrade samma sak om bilden.

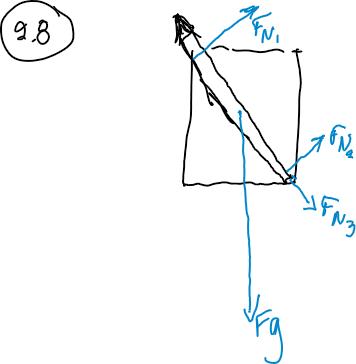

Här kommer min bild. Har jag förstått rätt?
Med de krafterna skulle pennan accelerera åt höger. Det är krafterna från glaset på pennan som du ska rita.

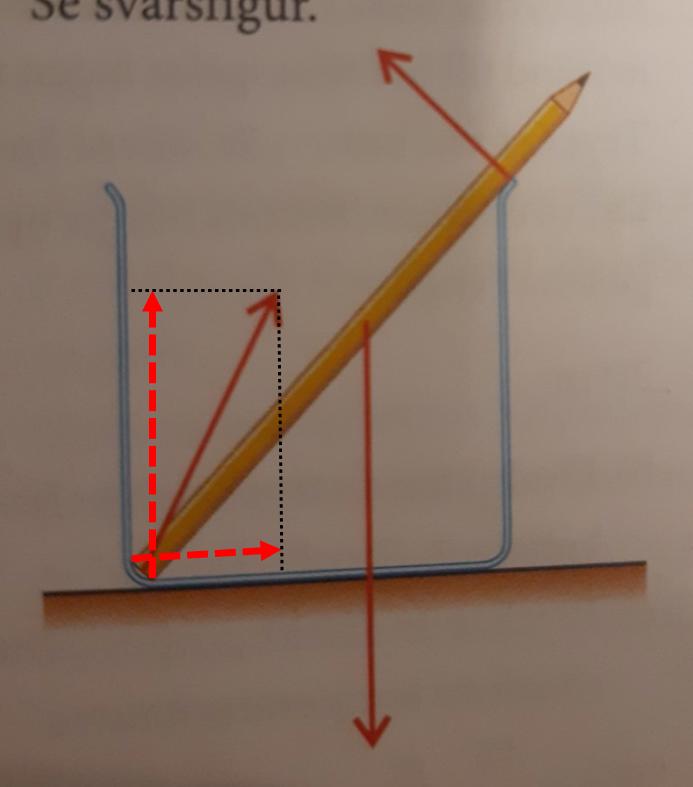

Såhär menar Laguna:
Facit har "genat", så det blir väldigt otydligt. Facit skulle såklart ha ritat ut alla normalkrafter från kontaktytorna mellan penna och glas, istället för att rita ut resultanten av den vertikala och den horisontella normalkraften. (som i facits figur då inte ens ser ut att verka i kontaktytan utan i luften...)
Då kan du också summera ihop alla krafter och se att kraftsumman kan bli noll.

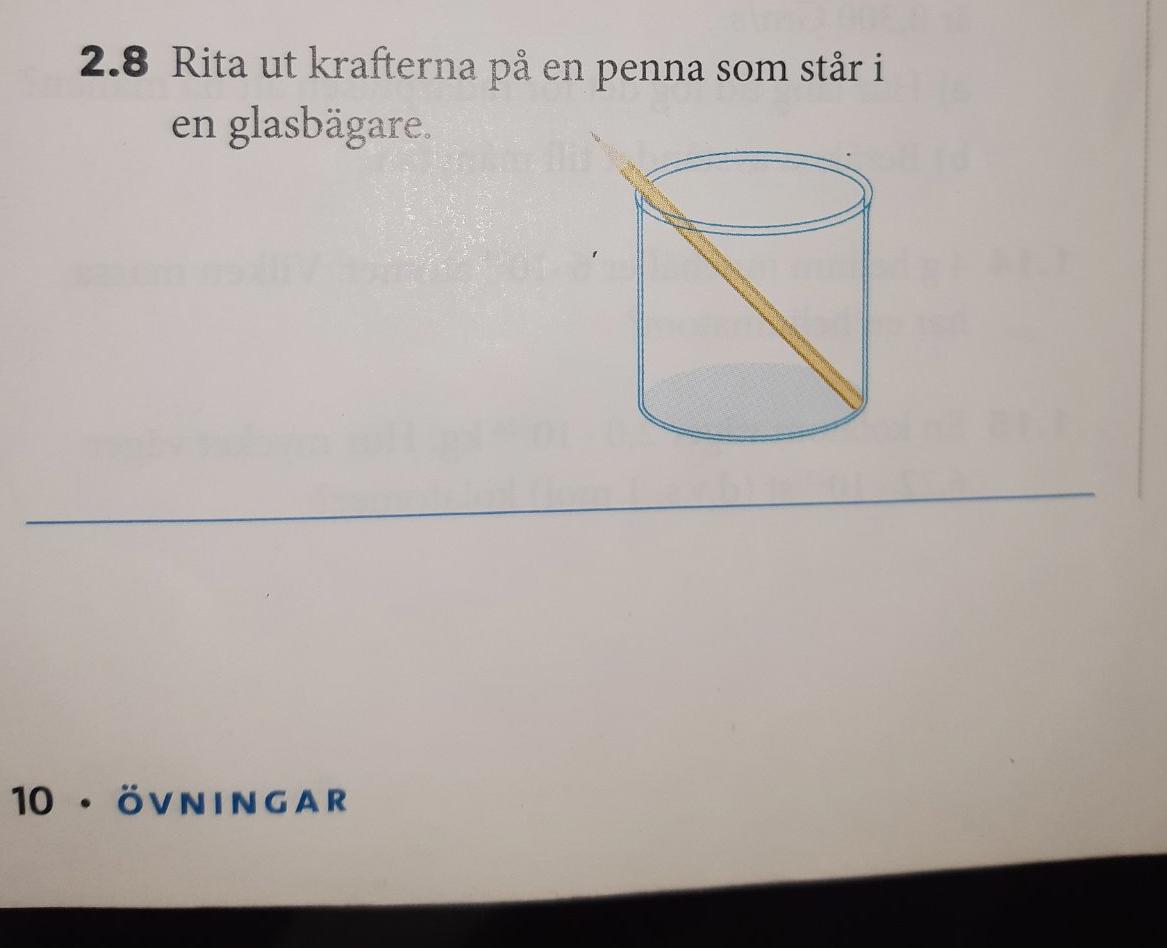

Hade också varit betydligt lättare om den bilden som är i facit också var i frågan. Mycket lättare att se hur pennan är i kontakt med burken på den bilden.
JohanF skrev:Såhär menar Laguna:
Facit har "genat", så det blir väldigt otydligt. Facit skulle såklart ha ritat ut alla normalkrafter från kontaktytorna mellan penna och glas, istället för att rita ut resultanten av den vertikala och den horisontella normalkraften. (som i facits figur då inte ens ser ut att verka i kontaktytan utan i luften...)
Då kan du också summera ihop alla krafter och se att kraftsumman kan bli noll.
Jaha. Nu förstår jag! Tack för den ytterligare förklaring!
