Hitta V i kretsen med 0.01V noggranhet

Jag ska hitta V i denna krets: (R = 4k ohm)

Såhär gör jag det:

men jag förstår inte hur jag ska göra med nogranhetsdelen och jag får även att svaret är fel, vad gör jag fel?

Pieter Kuiper 8033 – Avstängd
Postad: 14 sep 2022 10:12 Redigerad: 14 sep 2022 10:17

Svaret beror förstås på värdet av motståndet R.

Om R10 kΩR \ll 10\ {\rm k\Omega} är spänningen 6 volt.

Om R=10 kΩR = 10\ {\rm k\Omega} är spänningen 8 volt.

Na5a 401
Postad: 14 sep 2022 10:16

Varför blir det 4 eller 6?

Pieter Kuiper 8033 – Avstängd
Postad: 14 sep 2022 10:22 Redigerad: 14 sep 2022 10:41
Na5a skrev:

Varför blir det 4 eller 6?

Jag hade skrivit fel.

Betrakta motståndsnätverket som en spänningsdelare (jag antar att begreppet har tagits upp i din kurs).

När motståndet är (ungefär) lika stort på båda sidor får man halva spänningen ut: 6 volt.
Om det övre motståndet är halvt så stor som det nedre får man 8 volt över det nedre.

Na5a 401
Postad: 14 sep 2022 10:40

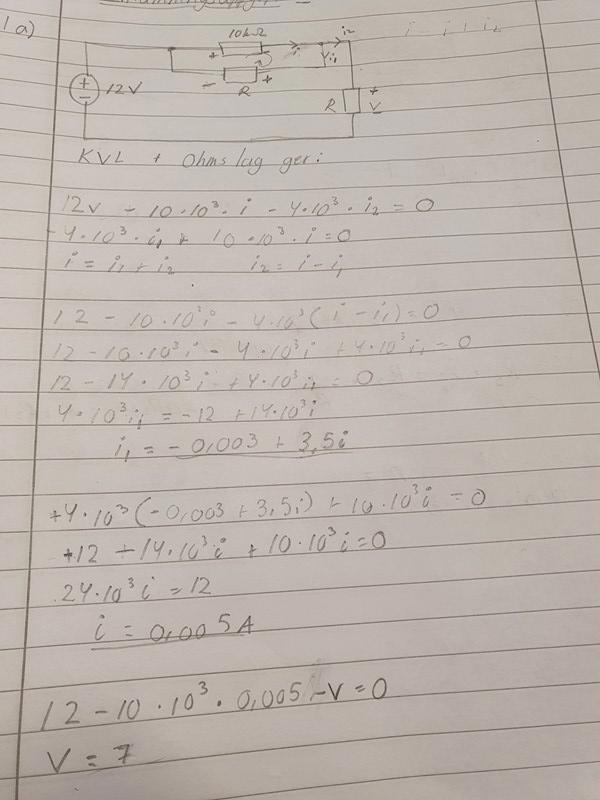

Såhär gör jag, men det är fortfarande fel

Pieter Kuiper 8033 – Avstängd
Postad: 14 sep 2022 10:46 Redigerad: 14 sep 2022 10:46

Så är det givet att motståndet R är 4 kΩ?

Det hade du inte sagt något om.

Sedan ska du räkna mera noggrant. Och skriva enheterrr!!!

Na5a 401
Postad: 14 sep 2022 11:10

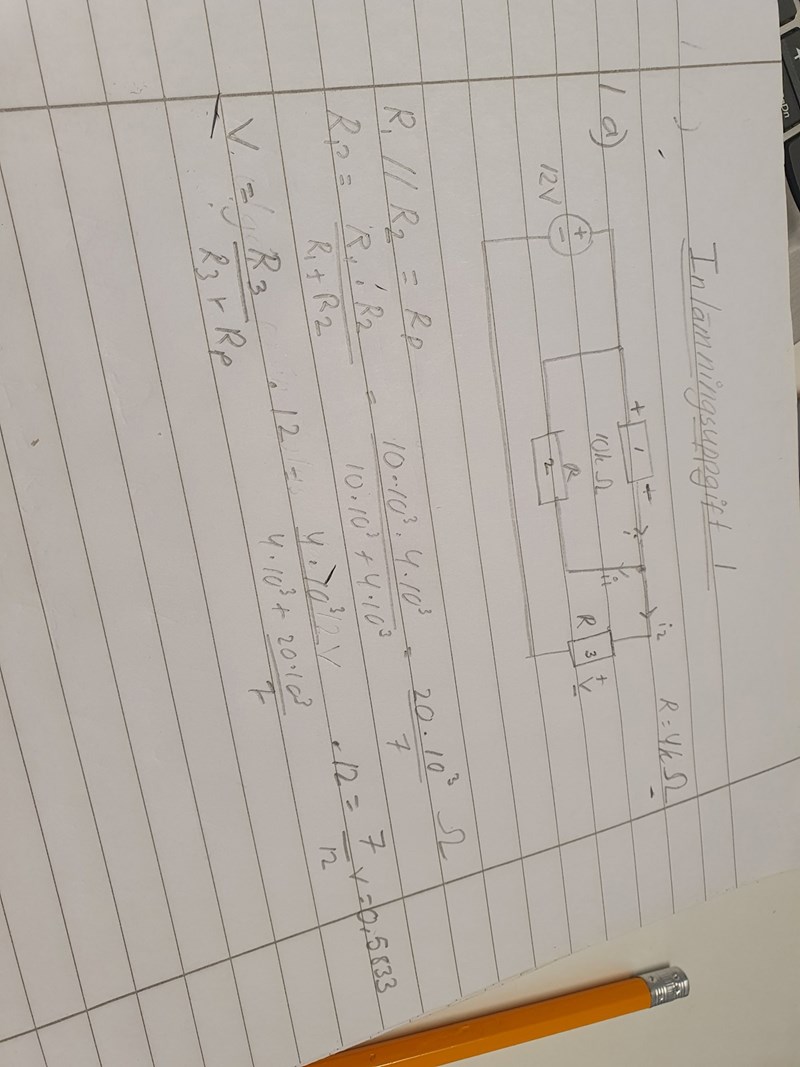

Jag har korrigerat punkterna ovan, är lösningen korrekt?

Pieter Kuiper 8033 – Avstängd
Postad: 14 sep 2022 11:28 Redigerad: 14 sep 2022 11:36

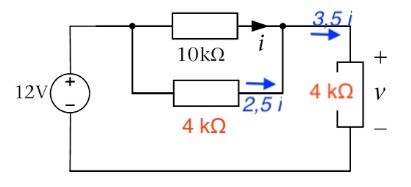

Enklaste lösning (minst räknande) är så här där man använder strömdelning:

Det ger omedelbart att spänningarna över båda 4kΩ-motstånden förhåller sig som 7:5.

ThomasN 1977
Postad: 14 sep 2022 12:26

Du har gjort ett par räknefel i dina senaste anteckningar.

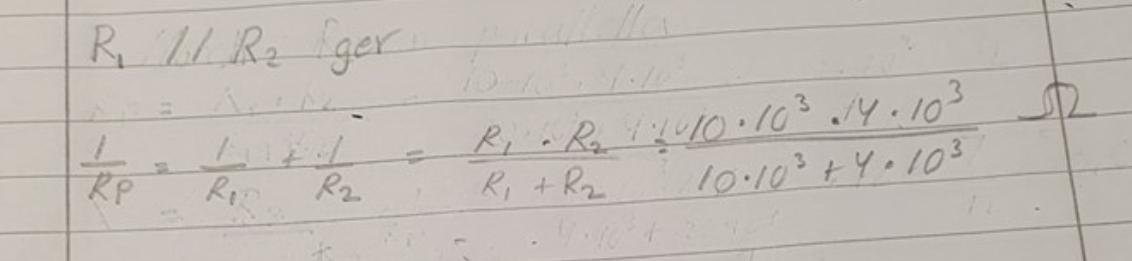

1R1 + 1R2 blir inte R1 * R2R1+R2  Det blir R1 + R2R1 * R2

Du har gjort en invertering som kommer i nästa steg. Siffrorna du har längst till höger är resistansen av de parallellkopplade motstånden, Rp, men du verkar inte räknat färdigt.

Vp är ju den spänning du söker men formeln stämmer inte. Den ska vara Vp = R3Rp + R3 * 12V

Na5a 401
Postad: 14 sep 2022 22:14

Hur hittar jag nogranheten med 0.01 V? På facit står det 2% men jag förstår inte varför det blir så

Bubo 7322
Postad: 14 sep 2022 22:20
Na5a skrev:

Hur hittar jag nogranheten med 0.01 V? På facit står det 2% men jag förstår inte varför det blir så

Hur är frågan formulerad?

Stavning: noggrannhet

Na5a 401
Postad: 15 sep 2022 14:18

Uppgiften är löst, tack!
