Hur är vy placeringen för E-metoden? Ritteknik (introduktion till ingenjörsmässigt arbete).
Visa spoiler
Skriv ditt dolda innehåll här
Hej!

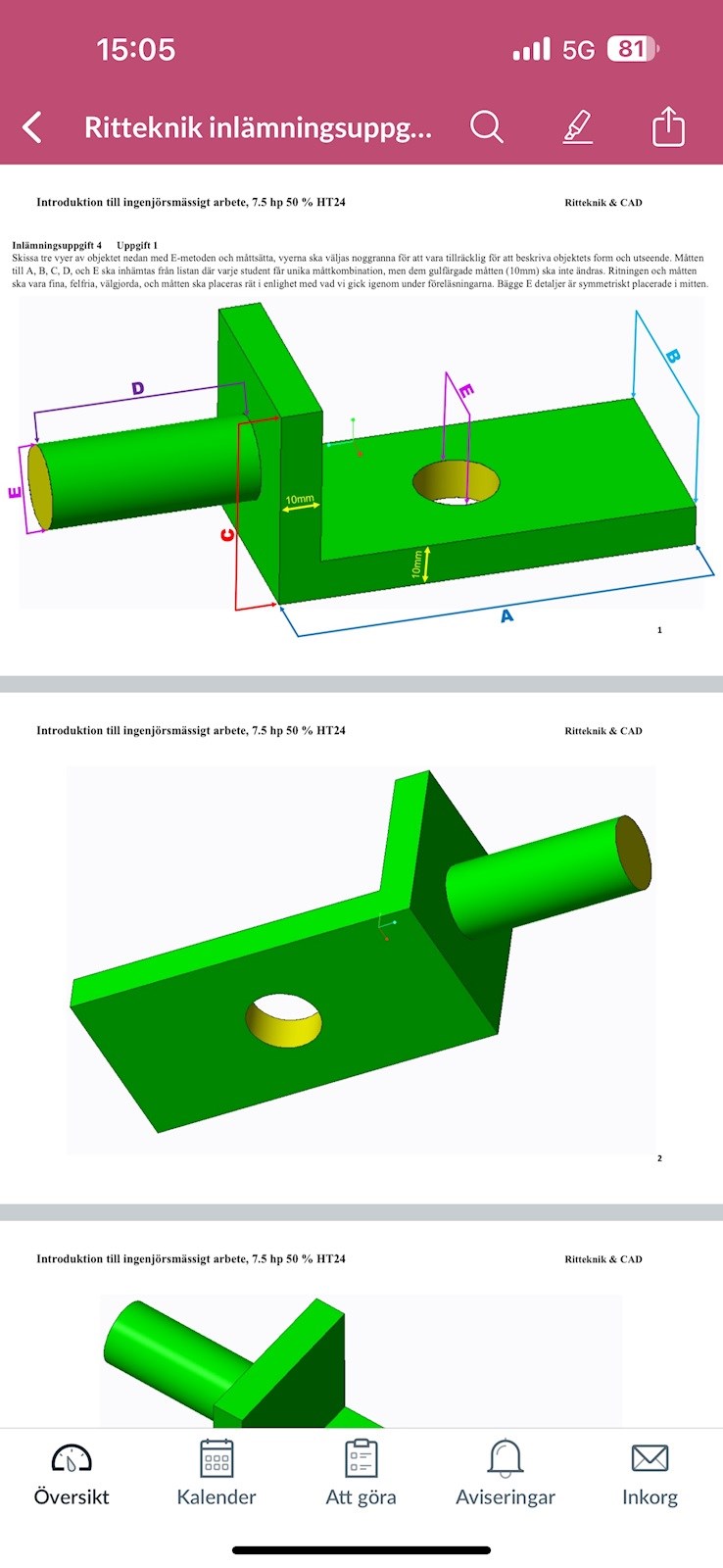

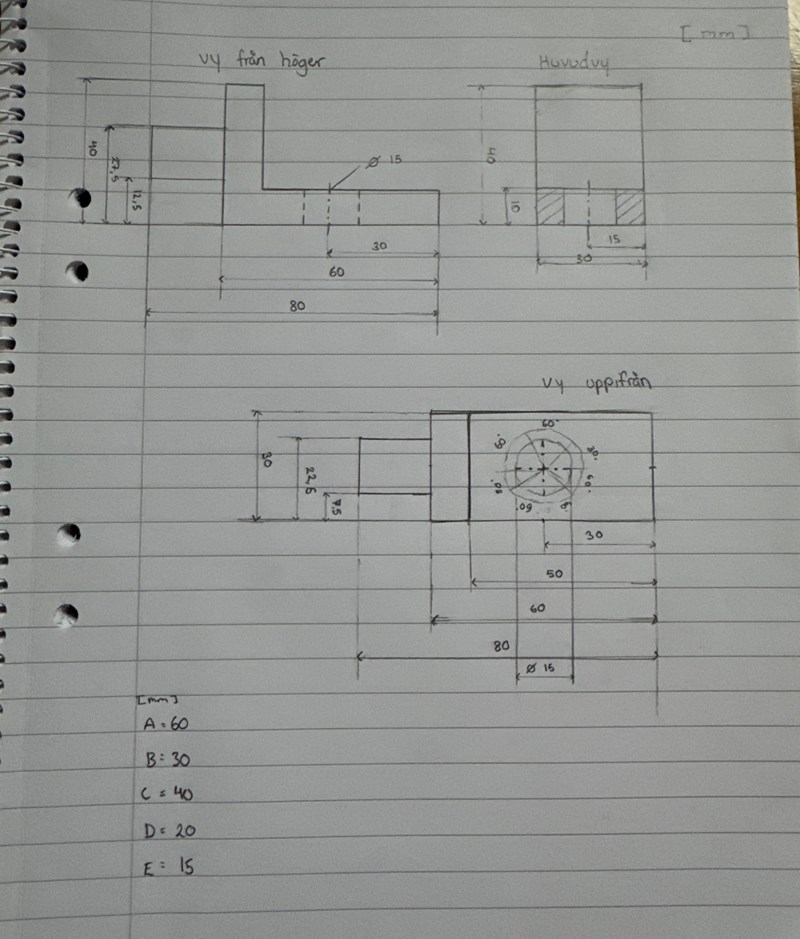

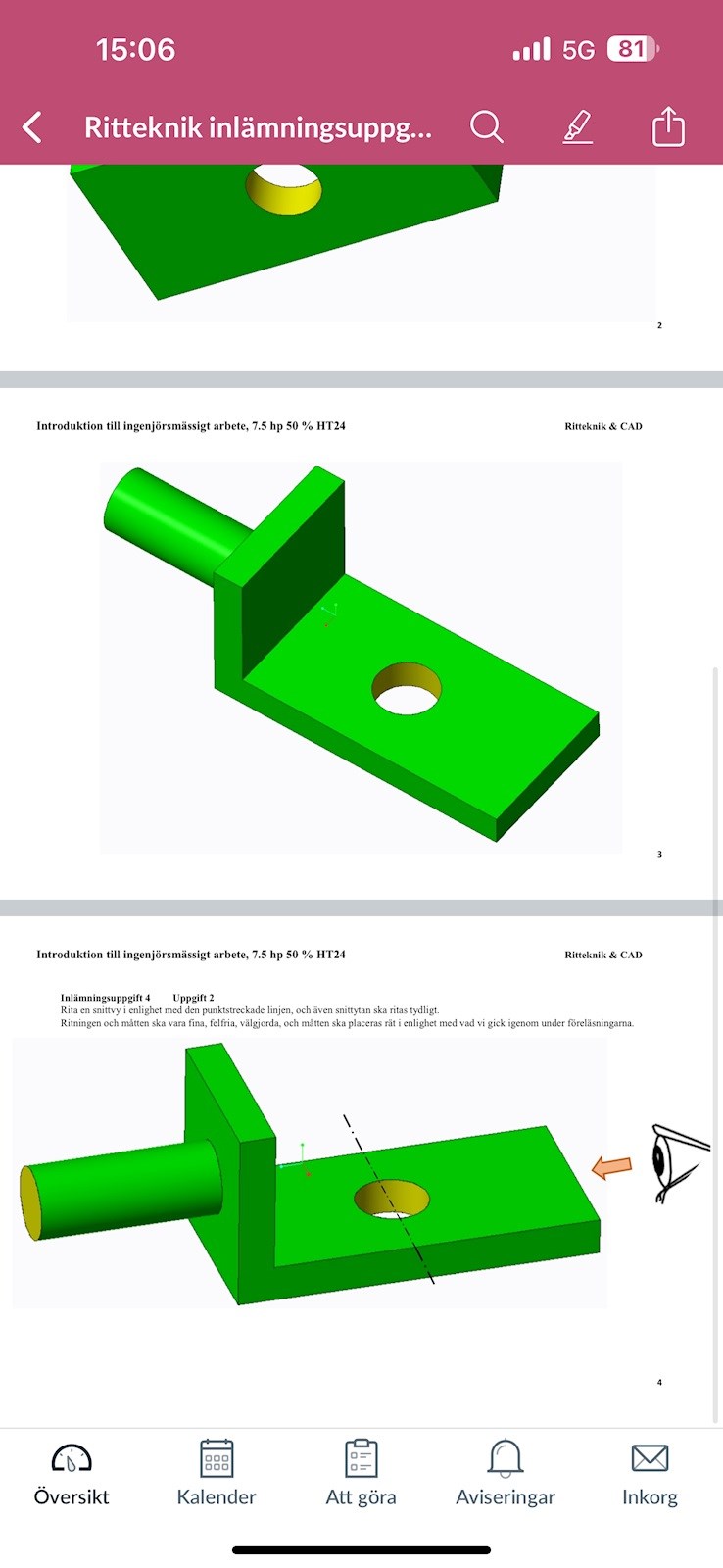

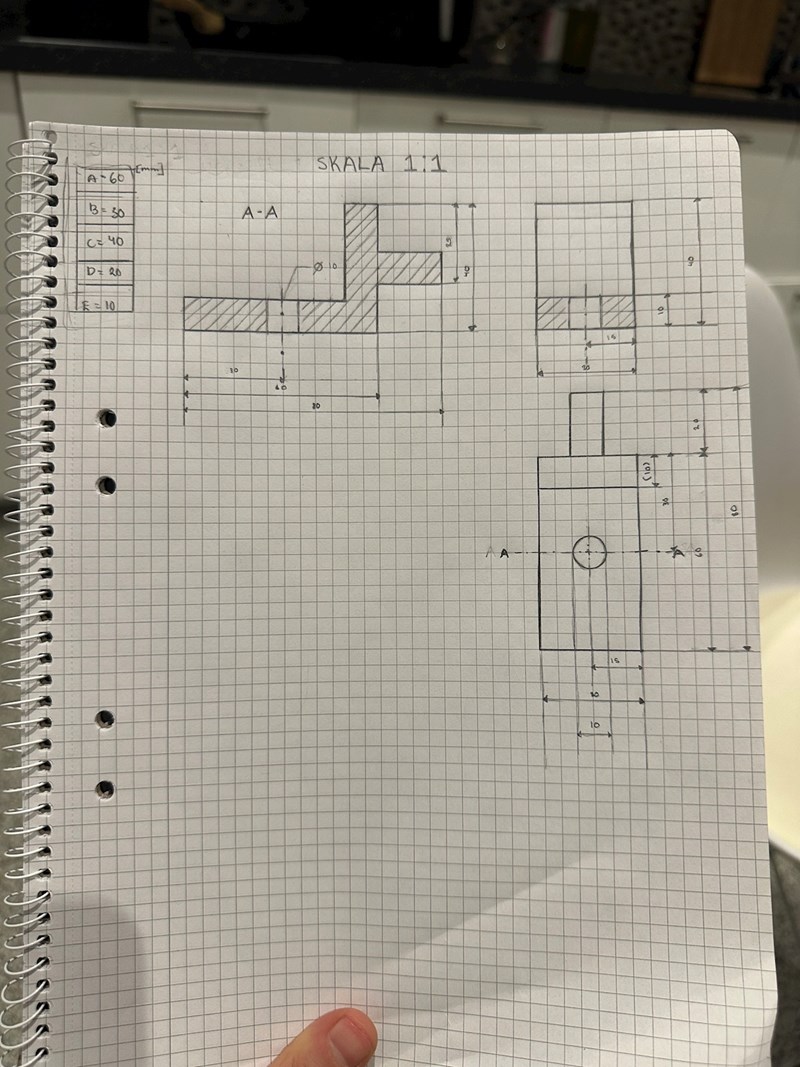

jag har fått underkänt på en inlämning. Har gjort mitt bästa men förstår inte riktigt instruktionerna. Hur placerar man vyerna när det kommer till E-metoden och vad har jag gjort för fel??? Uppskattar all hjälp då detta är min sista inlämning i kursen (ritteknik).
Jag känner inte igen beteckningen E-metoden men jag gissar att det avser Europeisk vyplacering (till skillnad från Amerikansk som är annorlunda). Tanken är att du placerar den vy som är mest detaljerad i ritningens övre vänstra hörn. Vi kan anta att den vyn du har ritat längst upp till vänster är din "huvudvy" men jag skulle också kunna tänka mig den du ritat längst ner men det är inte så viktigt. Huvudsaken är att du är konsekvent med de andra vyerna.
Du ska sen tänka dig en vertikal axel till höger om din första vy och du vrider sen föremålet runt den axeln och det ger dig en vy till höger längs upp. Vridningen sker så att föremålet passerar över axeln, dvs medurs sett underifrån och du skulle då se föremålet från sidan med axeltappen. Du har ritat det från andra hållet och därför får du fel. Dessutom har du ett snitt inritat i vyn och de här vyerna ska inte innehålla några snitt. Det ritar man separat om det behövs.
Utgående från den första vyn längs upp till vänster tänker du dig en horisontal axel under vyn som du sen vrider föremålet runt och du vrider det så att föremålet passerar över axeln här med. Det ger dig den vy du har ritat underst som iofs är korrekt men den måste linjera med den ursprungliga vyn, dvs kanterna ska ligga vertikalt under motsvarande kant i den ursprungliga vyn.
Du har således 3 fel i din ritning.
- Du har vridit den övre högra vyn åt fel håll.
- Den övre högra vyn innehåller ett snitt
- Den nedre vänstra vyn är inte linjerad med ursprungsvyn.
Dessutom behöver du inte/brukar man inte namnsätta vyerna.

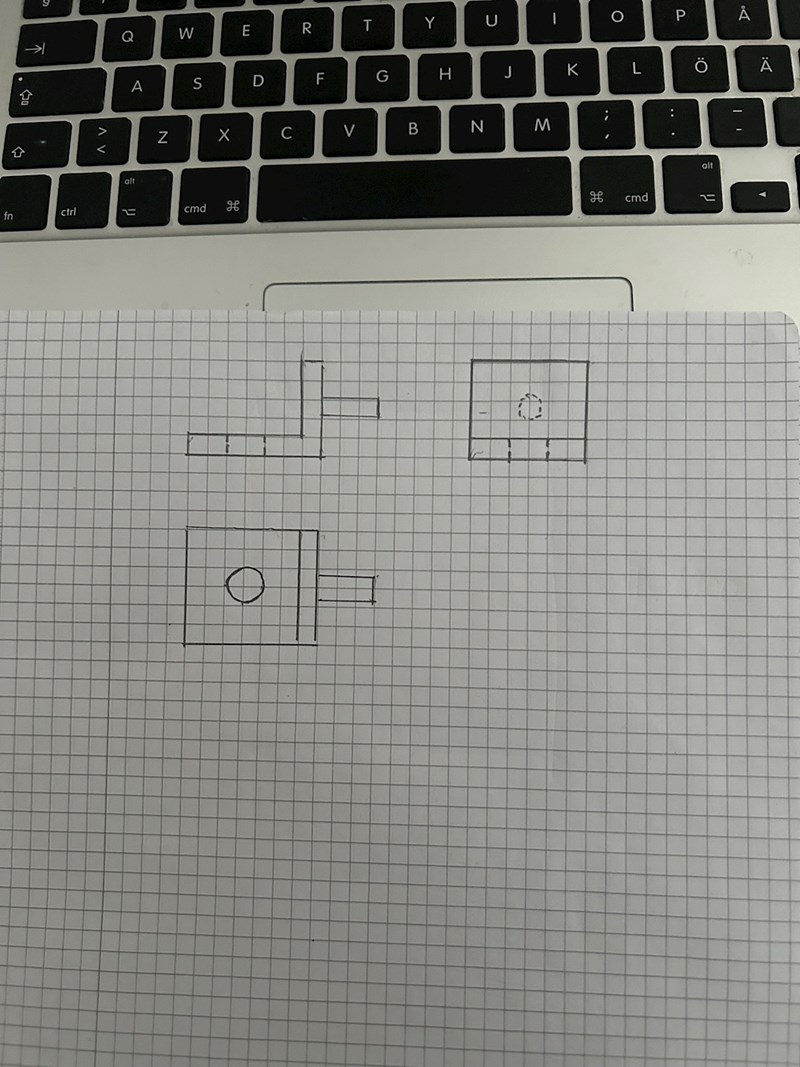

Jag bifogar ett enkelt exempel på vad jag menar med axlarna (som inte ska va med i ritningen såklart). Jag hoppas du förstår vad jag menar, återkom annars ska jag rita lite noggrannare.

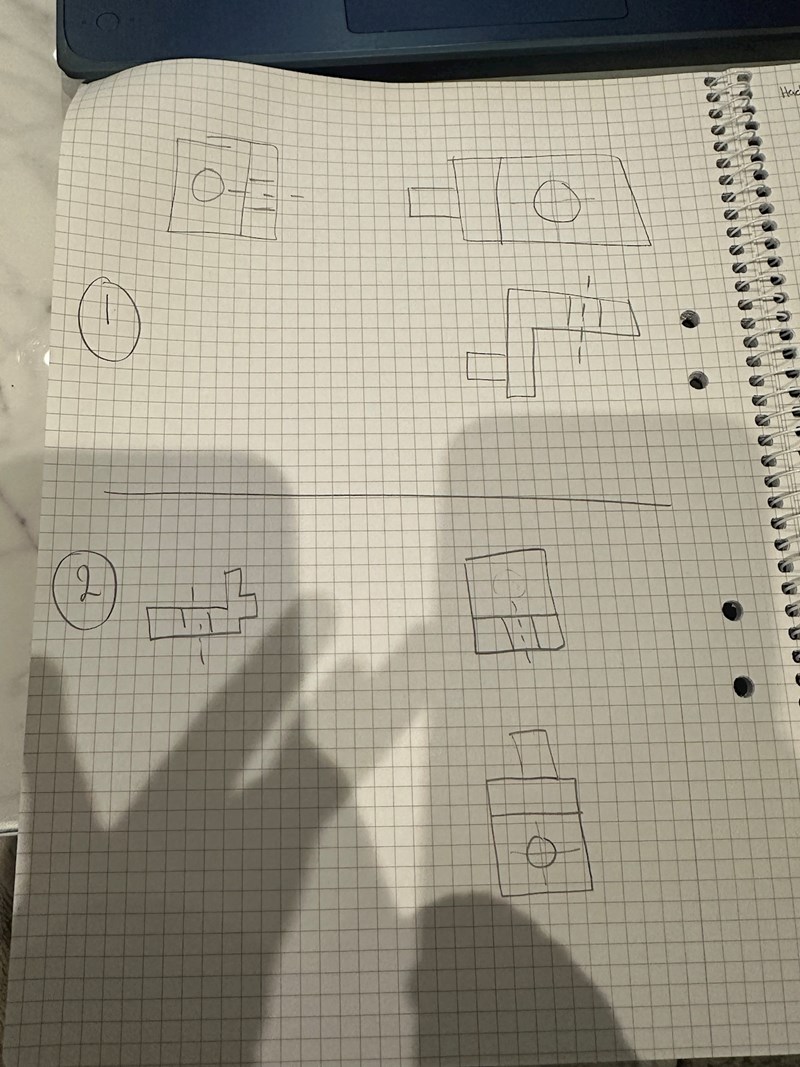

nu skissade jag bara snabbt, men ser det här rätt ut??
Är fast mellan dessa två.

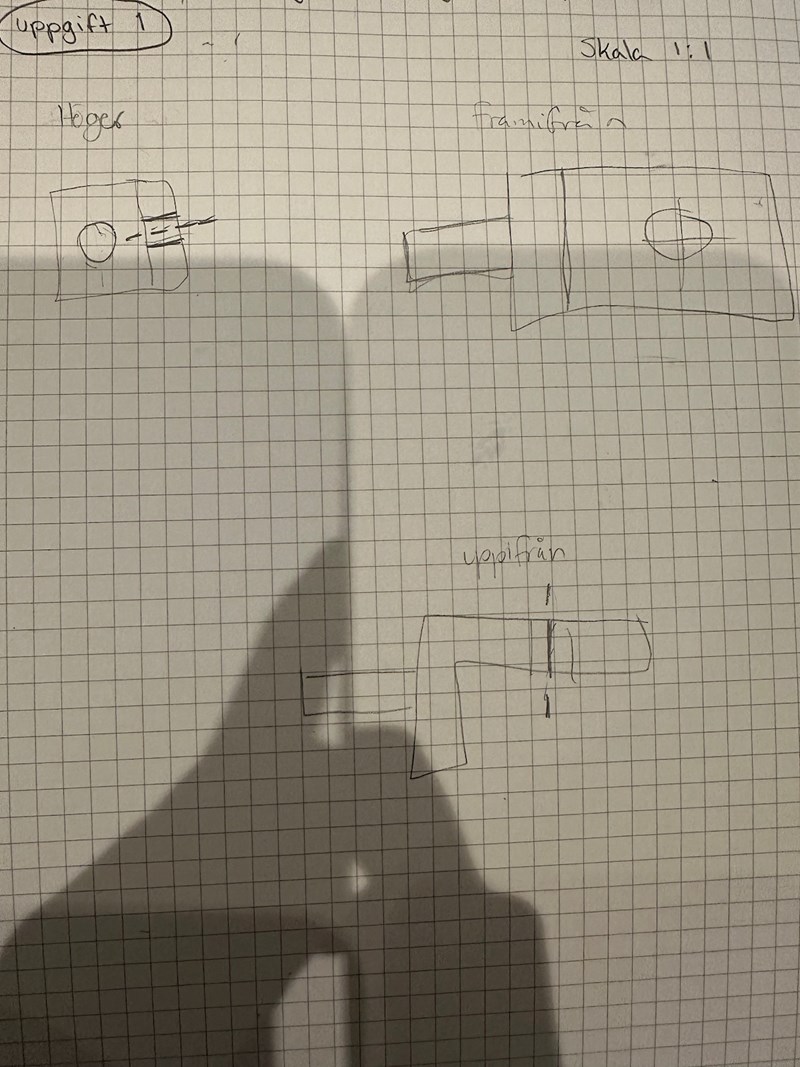

Jag hade ritat den såhär

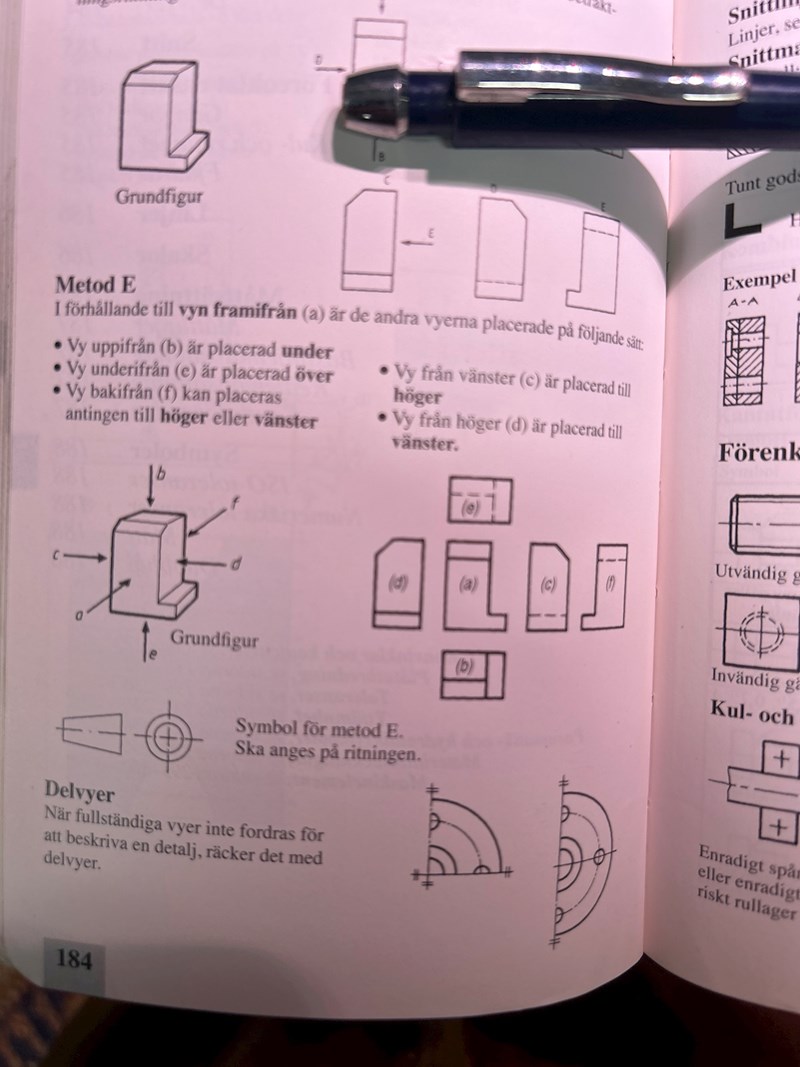

Jag hittade en beskrivning av metod E i verkstadshandboken. Mina kunskaper är lite gamla och enligt den här metoden visar man vyn framifrån i mitten med dd utvecklade vyerna som jag beskrivet.
Jag ber om ursäkt om jag krånglade till det för dig.
Nej snälla, inga problem alls. Tack för att du tog din tid. Lämnade in uppgiften men känns inte alls bra. Får se hur det går…läraren svarar aldrig på sina mail heller så det finns ingen kommunikation.
Återkom när hen har svarat så kan vi hjälpa dig vidare.
