Rotciv123 2
Postad: 11 okt 15:03 Redigerad: 11 okt 15:39

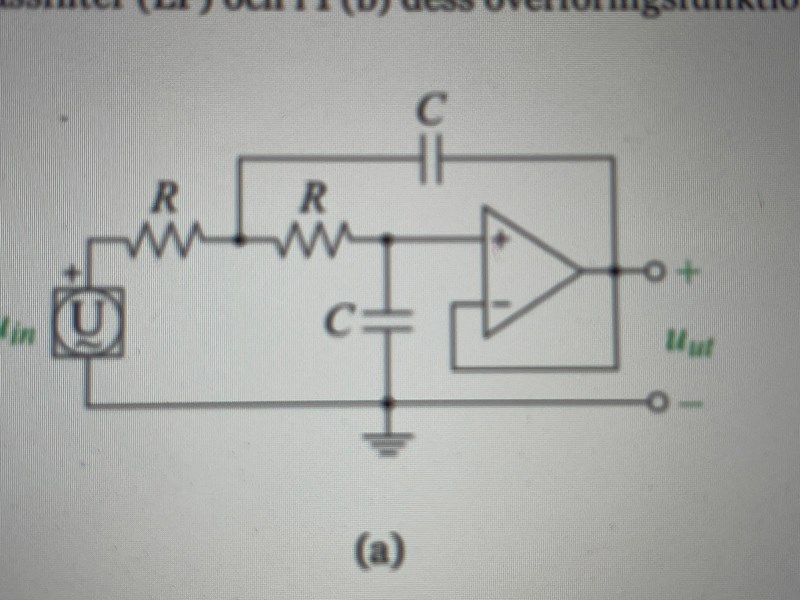

Hur får jag fram frekvensfuntionen och amplitudkaraktäristiken

Jag har fått frekvensfunktionen till jwRC/1-w^2LC+JwRC och kan bara den generella för amplitudkaraktäristiken då |Hw|1/rotenur(1+(wrc)^2

Måste även skriva en funktion till Max amplituden vilken jag försökt men kommer inte fram till något svar riktigt förutom att ta |h(w)|=arg(ut)-arg(in)
hjälp jag vet inte om jag gjort rätt och har ingen aning hur jag ska gå vidare

Rotciv123 2
Postad: 12 okt 15:06

Jag har gjort en nod analys nu där

nod A= Va-E/R1 + Va-Vb/R2 + Va-ut/1/jwc = 0

nod B=Vb-Va/R1+Vb/1/jwc=0

nod C= Vb=ut

sen gör jag om Nod b till en funktion av Va där Va=Vb* (R1+1/jwc)/1/jwc och sätter in i första funktionen Nod A och byter ut Vb mot Ut

Sen försöker jag förenkla där jag får att

(ut* (R1+1/jwc)/1/jwc -E )/R1 + (ut* (R1+1/jwc)/1/jwc -Ut )/R2 + (ut* (R1+1/jwc)/1/jwc -Ut )/1/jwc
