Hur finns det 5 nodlinjer i vardera sida om mittpunktsnormalen?

limalime skrev:

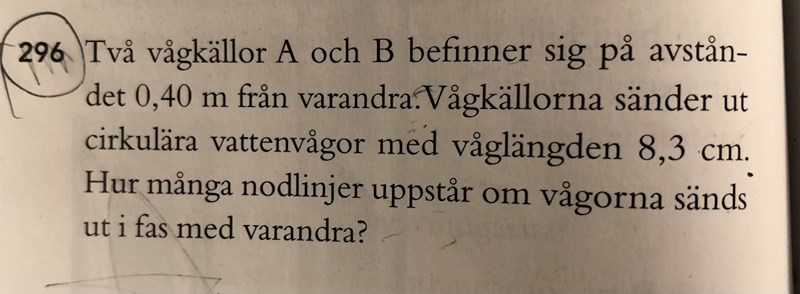

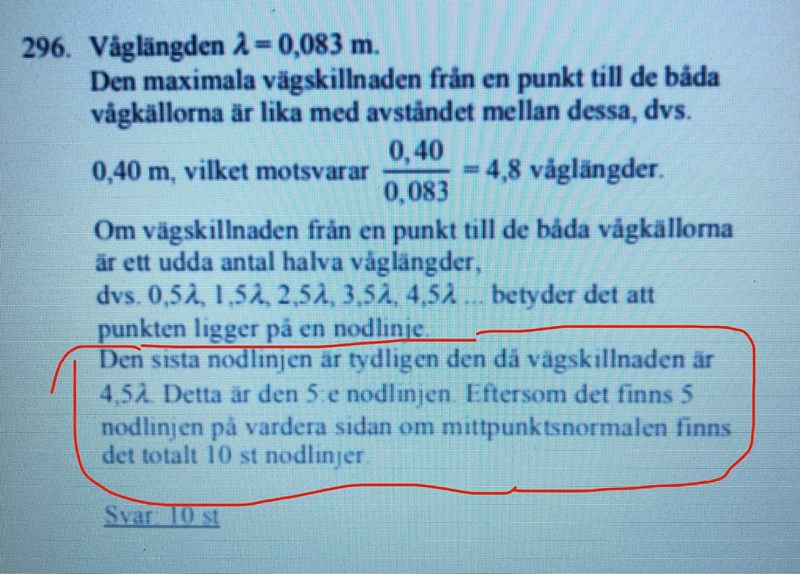

Hej! Jag undrar i denna uppgift hur man skulle rita figuren enligt lösningens text som jag ringa in i rött? Hur ser man i figuren att det finns 10 st nodlinjer? Vart ritar jag ut mittpunktsnormalen?

Mittpunktsnormalen rita du mitt emellan källorna, vinkelrätt på linjen mellan dem.

Sätt igång bara!

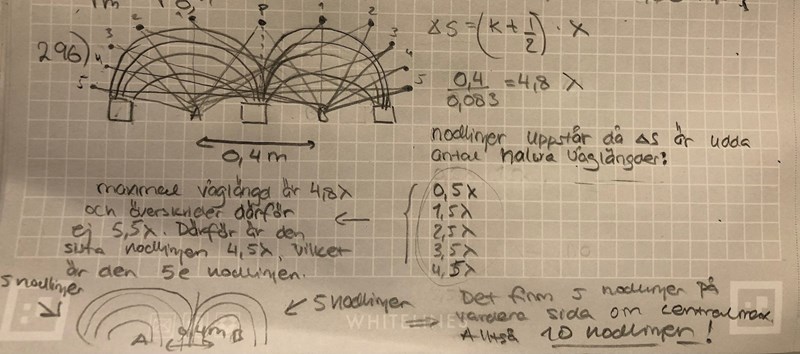

Är detta en godtagbar lösning?

limalime skrev:

Är detta en godtagbar lösning?

Svårt att tolka!

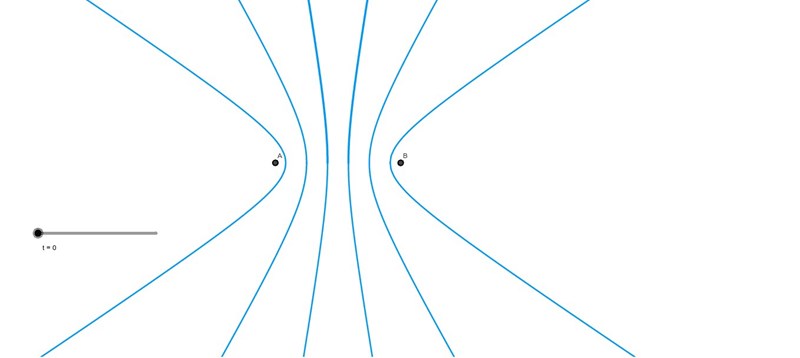

Här som det blir med sex nodlinjer:

Och här ett foto med åtta nodlinjer.
