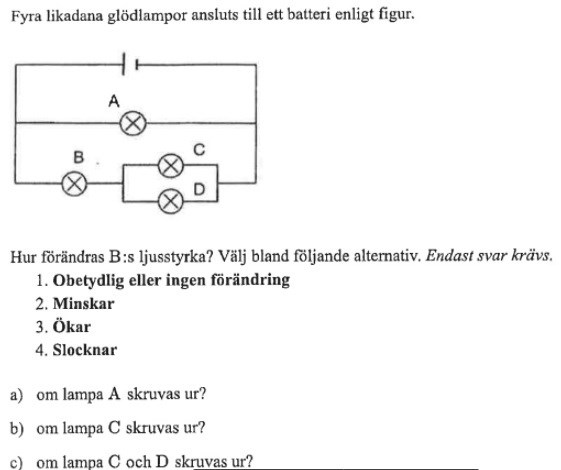

Hur förändras B:s ljusstyrka
Om vi tar bort C då ökar U, varför minskar B:s ljusstryka då?
För att spänningen över D ökar och då minskar spänningen över B.
Jan Ragnar skrev:För att spänningen över D ökar och då minskar spänningen över B.
Varför? B och D är i en serie i princip, varför är inte spänningen samma när vi tar bort C ?
Spänning:
I en seriekoppling fördelar sig spänningen i proportion till motståndet. När C tas bort ökar motståndet i den delen av kretsen (C&D hade totalt sett lägre motstånd än C). Eftersom D nu står för en högre andel av motståndet i seriekopplingen med B så får D högre spänning. Och då får B lägre.
Ström (alternativt sett att tänka):
När både C och D är där kan strömmen ta två vägar, både genom C och D. Tillsammans blir det mindre motstånd än om du tar bort C, då finns ju bara en väg för strömmen att ta.
Eftersom motståndet blir större utan C så blir strömmen genom hela slingan och genom B mindre. Då lyser B svagare.
