Hur fungerar en ohm meter?

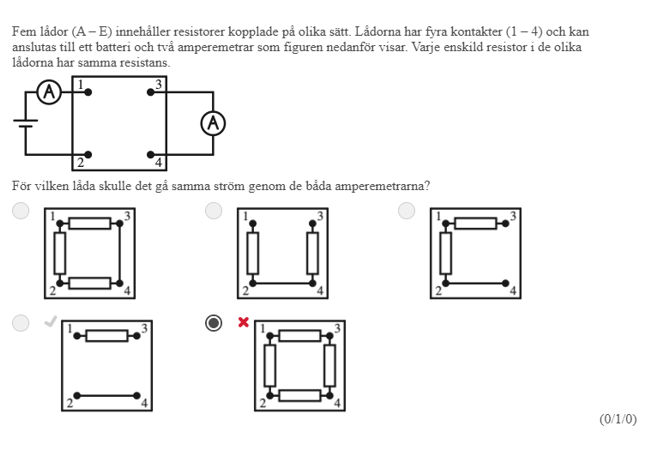

Hej, har bland annat stött på denna uppgift:

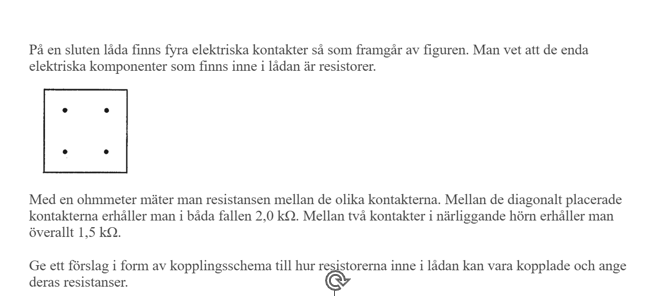

Men även denna:
Båda innefattar mer eller mindre lådor med ohm metrar. Om någon skulle kunna hjälpa mig att förstå hur en ohm meter fungerar kanske jag kan lösa dessa.
Anonym_15 skrev:
Båda innefattar mer eller mindre lådor med ohm metrar.
Nej. Här finns två amperemetrar.
Hur en ohmmeter fungerar är i och för sig intressant, men det behöver du inte känna till för att lösa de här uppgifterna. Jag ger mig inte in på förklaringar, men det finns en massa bra (och sämre) beskrivningar på nätet. (Principen är ju att du skickar in en känd ström i det som skall mätas och sedan mäter du spänningsfallet. Då är resistansen bara ohms lag bort. Det finns även andra varianter.)
För att lösa dina uppgifter behöver du veta hur en ström flyter genom en elektrisk krets bestående av batteri och motstånd. Sedan behöver du veta hur man beräknar ersättningsresistansen för serie- och parallellkoppling.

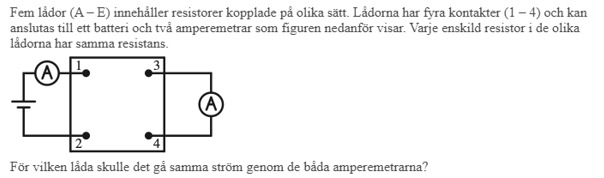

Den andra uppgiften är i mina ögon väsentligt enklare än den första. Du behöver inte räkna alls utan enbart konstatera hur kretsen måste vara konstruerad för att strömmen in i (1) skall vara samma som den ut ur (3).
