Hur fungerar magnetfält? (spole, dimensioner och inklination)
Jag försöker få en tydlig bild av hur magnetfält fungerar i fysiken, särskilt när man blandar en spole (elektromagnet) och jordens magnetfält. Det jag vill förstå bättre är:
-
hur ett magnetfält från en spole beter sig
-
hur många dimensioner magnetfält egentligen har (boken talar om x - y -z dimension, men jag förstår ej)
-
vad inklination betyder i jordens magnetfält och varför denna endast kopplas till jordens magnetfält i horisontalled

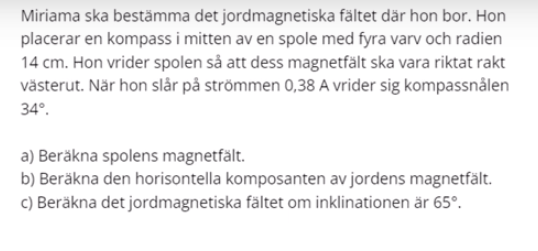

Allt detta kanske hjälper mig att lösa följande uppgift:
Tack på förhand:)

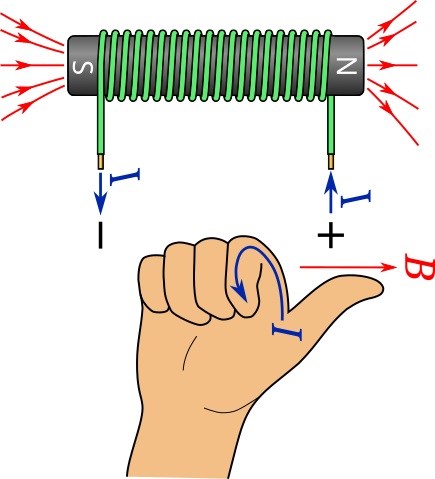

1. Så här ser magnetfältet från en spole ut, kanske har sett det här redan:

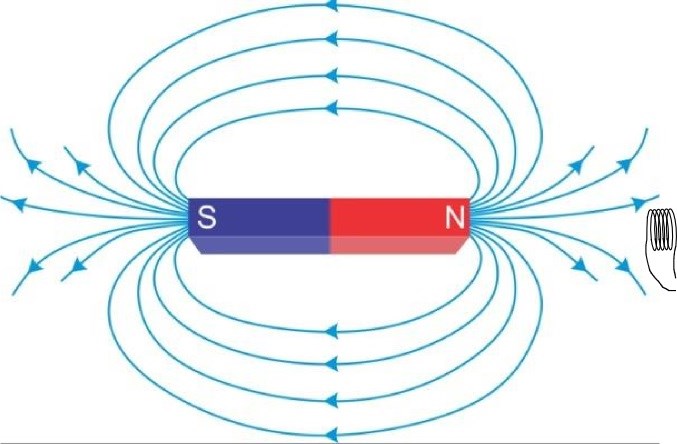

Den magnetiska flödestätheten B beror på strömmen I och antalet varv i spolen. Spolen beter sig som en stavmagnet så flödet går ut från nordpolen i en cirkel tillbaka till sydpolen, som så här:
2. Magnetfält kan breda ut sig i olika riktningar i rummet.

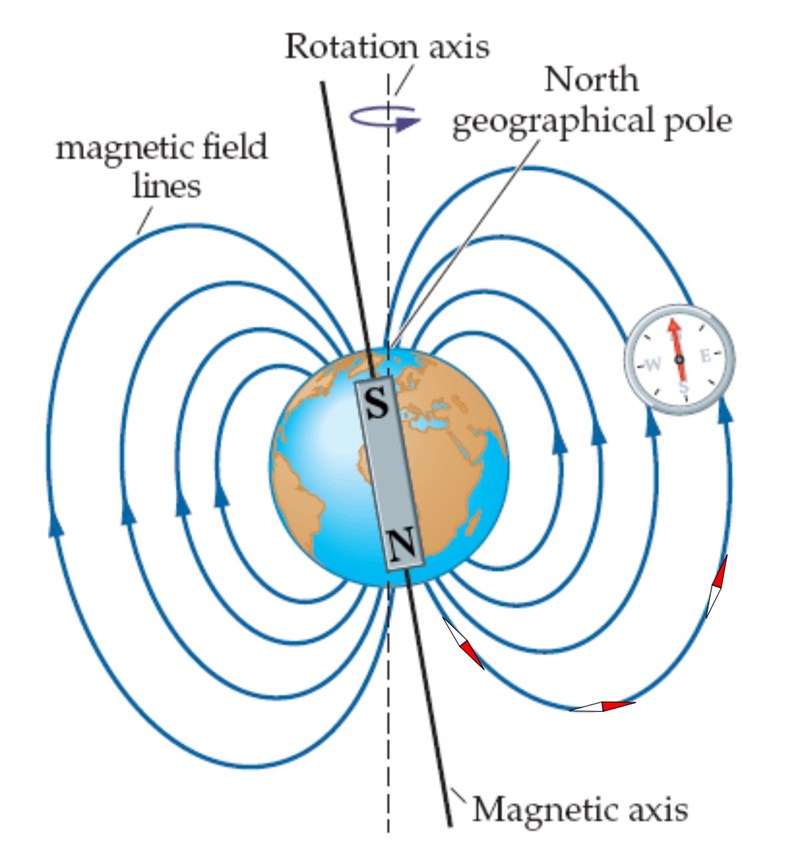

3. Jordens magnetfält ser ut ungefär så här:
Det alstras av det som sker inne i planeten. Kan inte i detalj hur det går till men där finns massvis med järn som flyter runt.
Som du ser så är fältet parallellt med jordytan vid ekvatorn men böjer av och blir mer och mer vertikalt ju närmare polerna man kommer.

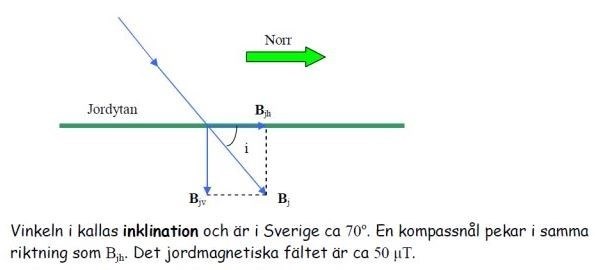

Vid våra breddgrader ser det ut så här:
(Vid ekvatorn är inklinationen 0 grader och på nord eller sydpolen 90 grader)
Hoppas det blir lite klarare
Tusen tack!
