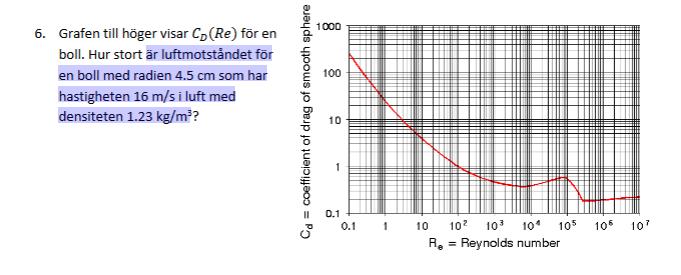

Hur läser man en graf

Jag har hittat luftmotståndet formeln och Men har svårt att läsa detta graf. För att kunna sätta in rätt värden på formeln som jag har hitta. Kan någon ge mig råd hur man läser sådan graf.

Pieter Kuiper Online 7396
Postad: 1 apr 14:40

Du ska räkna ut Reynolds tal först för den här bollen.

mueoc 179
Postad: 1 apr 15:47

tack

mueoc 179
Postad: 1 apr 16:48 Redigerad: 1 apr 16:49
mueoc skrev:

tack

Jag råkade kolla på fel facit nämligen. Jag har fått fel resultat. Men jag hänger inte forfarande inte med. Är det att jag läste fel i grafen eller använde mig av fel formel

mina uträkninar:

Re = pLvμ =  pDvμ = 1.23*0.09*1610-6 = 1771200

Om man kollar på grafen. så blir det 0.2. Så använder vi detta  värdet i formeln luftmotstånd.

F = CdPAV22  =0.2*1.23*(4*π*0.0452)*1622 = 0.80127200275F = 0.801 N



Facit säger 0.5 N

Pieter Kuiper Online 7396
Postad: 2 apr 09:38 Redigerad: 2 apr 09:58
mueoc skrev:

Re = pLvμ =  pDvμ = 1.23*0.09*1610-6 = 1771200

Om man kollar på grafen. så blir det 0.2.

Nu kan jag nästan ingen fluiddynamik. Men ditt värde för μ verkar vara väldigt approximativt. Eller tolkar du det som ett prefix? Nej, här är μ beteckningen för dynamisk viskositet.
