Hur läser man kopplingsscheman?
Hej!

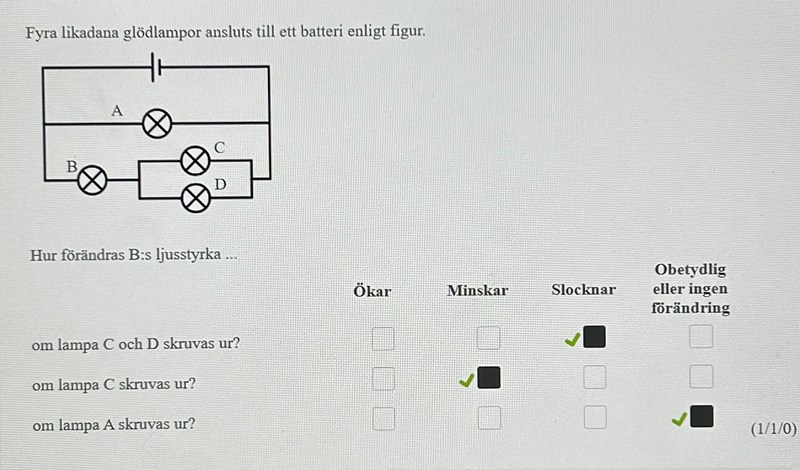

Jag har försökt förstå den här kretsen ovan men jag förstår inte hur man kan se att A och B sitter i seriekoppling. Jag har försökt fråga ChatGPT att förklara och den säger att man ”ser” att strömmen går igenom A och sedan genom B men jag ser helt enkelt inte det. För mig ser det ut att vara en parallel koppling som hur C och D är.
hoppas någon kan hjälpa med att förklara :)
Eho916 skrev:Jag har försökt förstå den här kretsen ovan men jag förstår inte hur man kan se att A och B sitter i seriekoppling. Jag har försökt fråga ChatGPT att förklara och den säger att man ”ser” att strömmen går igenom A och sedan genom B men jag ser helt enkelt inte det. För mig ser det ut att vara en parallel koppling som hur C och D är.
ChatGPT ser själv ingenting...
Lita inte på det, lita på vad du själv ser.
Men om det är en parallel koppling som jag ser, varför händer ingenting till lampa B om lampa A skruvas upp. Borde det inte bli mer ström som går mot A?
Eho916 skrev:Men om det är en parallel koppling som jag ser, varför händer ingenting till lampa B om lampa A skruvas upp. Borde det inte bli mer ström som går mot A?
Nej. Tänk på vägguttag som sitter bredvid varandra. Det blir inte mer ström genom andra lampor när du tar sladden ur kontakten av en. Spänningen ändras inte, den är fortfarande 230 volt.
Jo okej jag tror jag förstår lite grann, men varför lyser B svagare när C skruvas ut? För om A inte påverkar B så borde väl inte C påverka A eller?
Spänningen är den samma i de båda parallellkopplingarna men strömmen är olika. Om du studerar resistansen bland lamporna så kan du komma fram till strömmen genom de olika lamporna. Strömmen talar om hur starkt varje lampa lyser.
Eho916 skrev:För om A inte påverkar B så borde väl inte C påverka A eller?
C påverkar inte A.
