54 svar
176 visningar
destiny99 är nöjd med hjälpen
destiny99 Online 6957
Postad: 14 feb 22:30

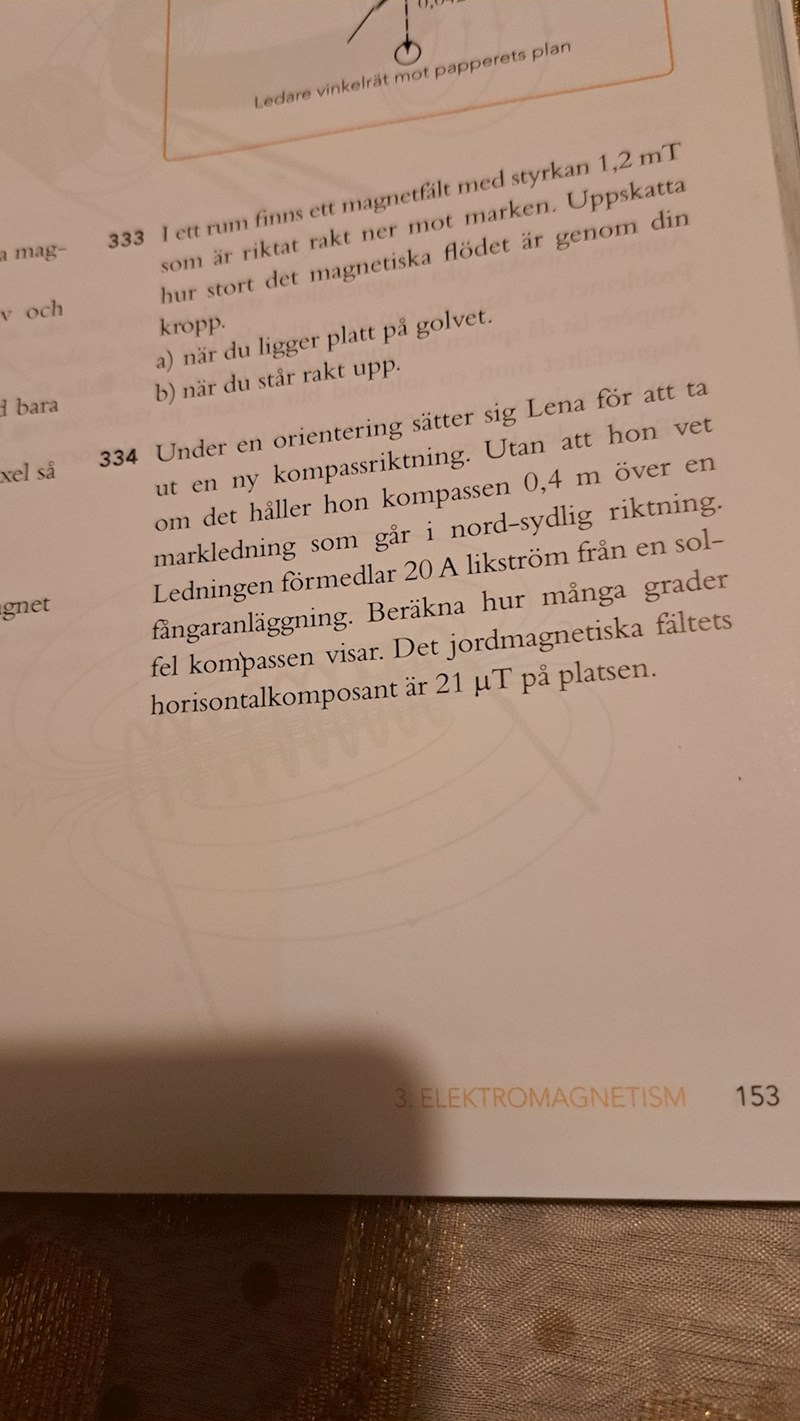

Hur många grader fel visar kompassen?

Hej!

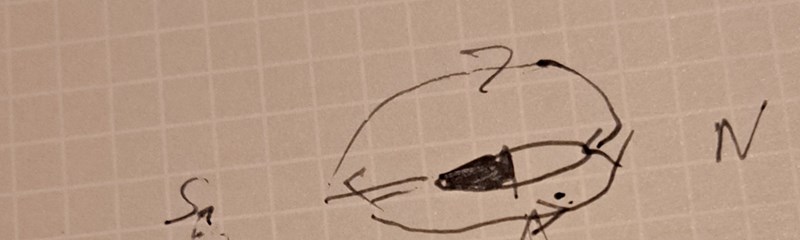

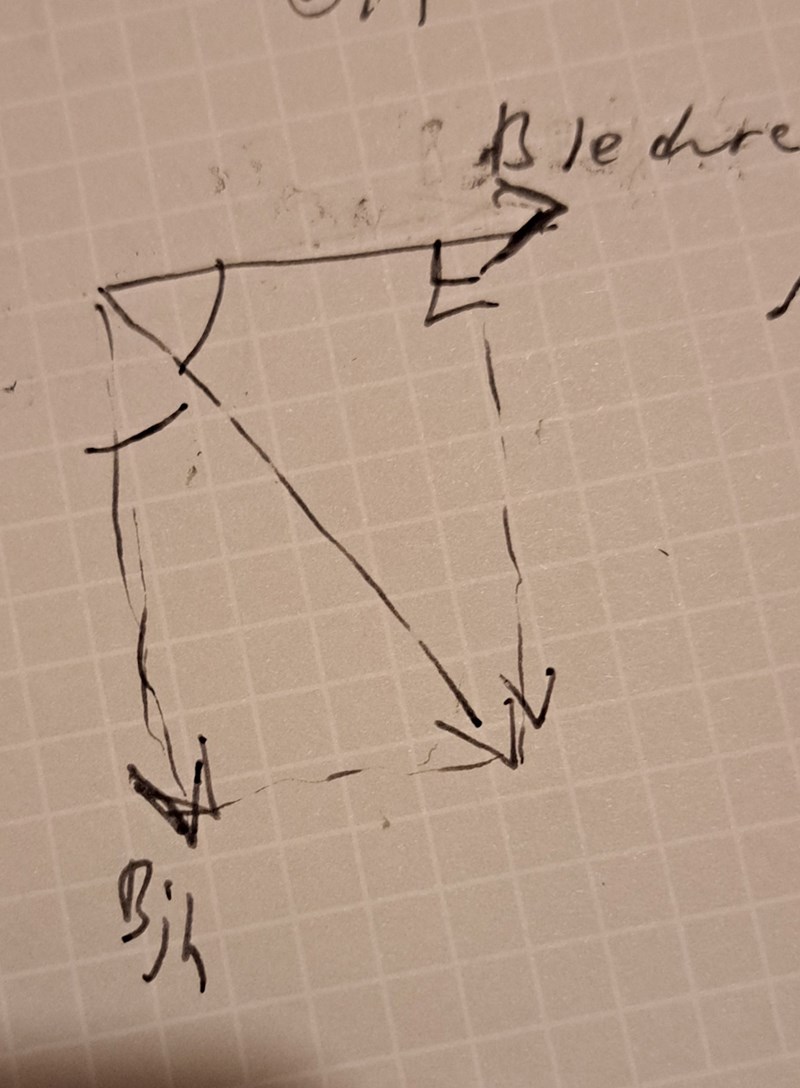

varför stämmer ej tanv=bjh/bledare enligt min skiss? Vad är korrekt skiss?

Nu har du inte satt ut v men där man kan anta att den sitter så är den fel. Ditt svar borde bli rätt om du subtraherar vinkeln du nu fick från 90, dvs 90-v.

Annars ska den flyttas till vänster i din skiss.

destiny99 Online 6957
Postad: 15 feb 01:49
mrpotatohead skrev:

Nu har du inte satt ut v men där man kan anta att den sitter så är den fel. Ditt svar borde bli rätt om du subtraherar vinkeln du nu fick från 90, dvs 90-v.

Annars ska den flyttas till vänster i din skiss.

Varför är det fel? Varför ska man subtrahera 90 från v?

För att du satt vinkeln fel.

När de frågar hur många grader fel kompassen är så ska du utgå från där den egentligen skulle pekat, alltså Bjh, och se hur mycket den avviker från detta. Därför blir det vinkeln mellan Bjh och dit kompassen nu pekar. Du har satt vinkeln mellan Bledare och dit kompassen pekar. Detta är den andra vinkeln på en 90-gradig vinkel, därför kan du ta 90-v.

destiny99 Online 6957
Postad: 15 feb 09:17 Redigerad: 15 feb 09:18
mrpotatohead skrev:

För att du satt vinkeln fel.

När de frågar hur många grader fel kompassen är så ska du utgå från där den egentligen skulle pekat, alltså Bjh, och se hur mycket den avviker från detta. Därför blir det vinkeln mellan Bjh och dit kompassen nu pekar. Du har satt vinkeln mellan Bledare och dit kompassen pekar. Detta är den andra vinkeln på en 90-gradig vinkel, därför kan du ta 90-v.

Men om man nu sätter bjh där Bledare är på så förstår jag ej varför Bledare ska peka nedåt ? Jag antar Bjh (horisontalkomposanten) ska alltid peka typ horisonetellt pga dess namn.  Såsom jag ritade kompassen så ser jag ej mha högerhandsregeln att B-fältet pekar nedåt. Liksom den går från norr utåt till syd igen.

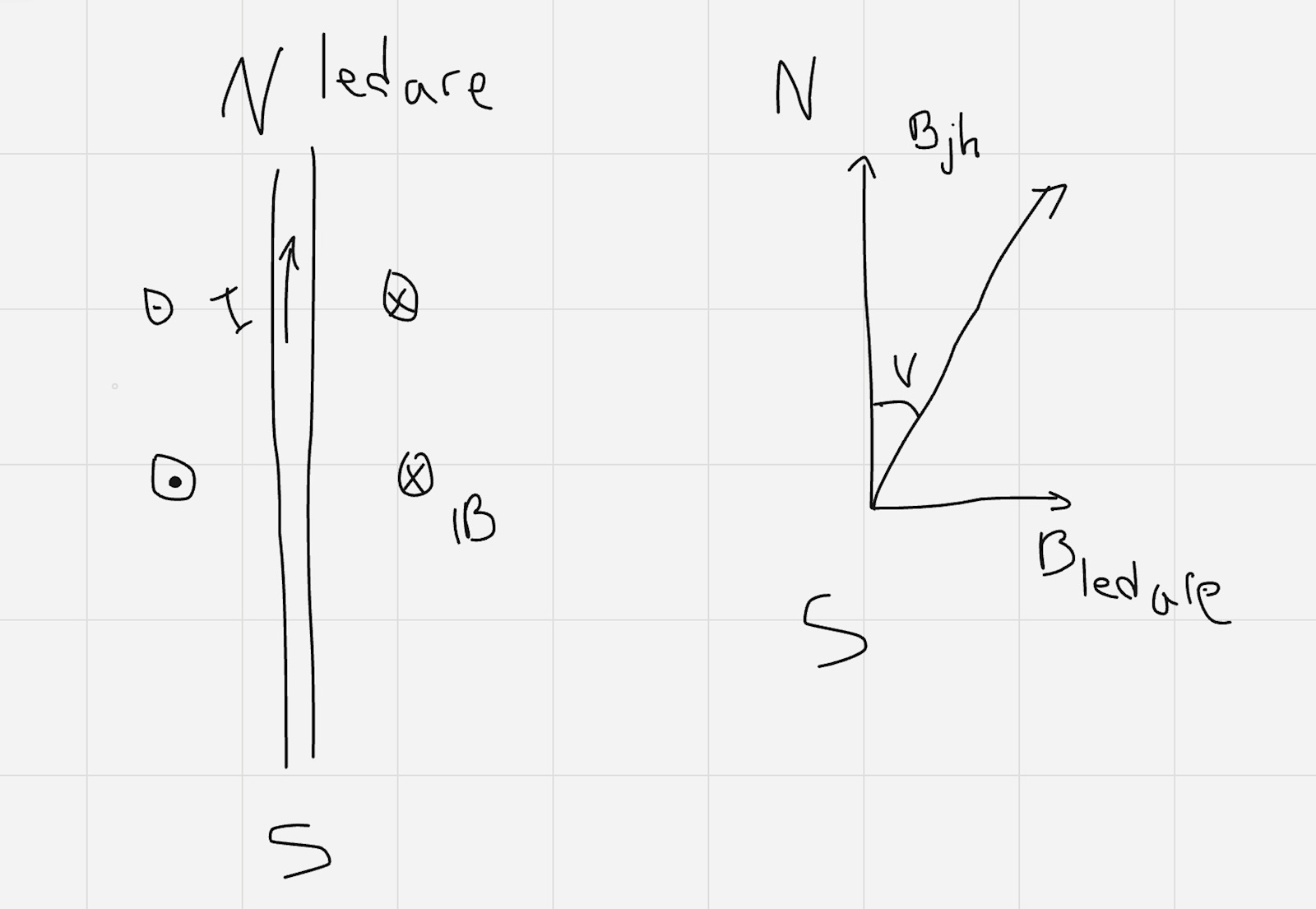

Nu när jag tittar lite noggrannare så pekar dina pilar fel. Såhär ska det vara:

destiny99 Online 6957
Postad: 15 feb 09:31 Redigerad: 15 feb 09:36
mrpotatohead skrev:

Nu när jag tittar lite noggrannare så pekar dina pilar fel. Såhär ska det vara:

Jag har väldigt svårt att förstå mig på när norrr och syd kommer in i bilden. Därför har jag ännu svårt att begripa varför Bledare skall peka där du ritade. En annan sak är att Bjh pekar uppåt och jag fattar ej varför den skall göra? Den heter horisontalkomposant vilket är förvirrande i samband med din figur. Jag kommer envisas med detta fram tills jag förstår.

destiny99 Online 6957
Postad: 15 feb 09:42 Redigerad: 15 feb 09:47

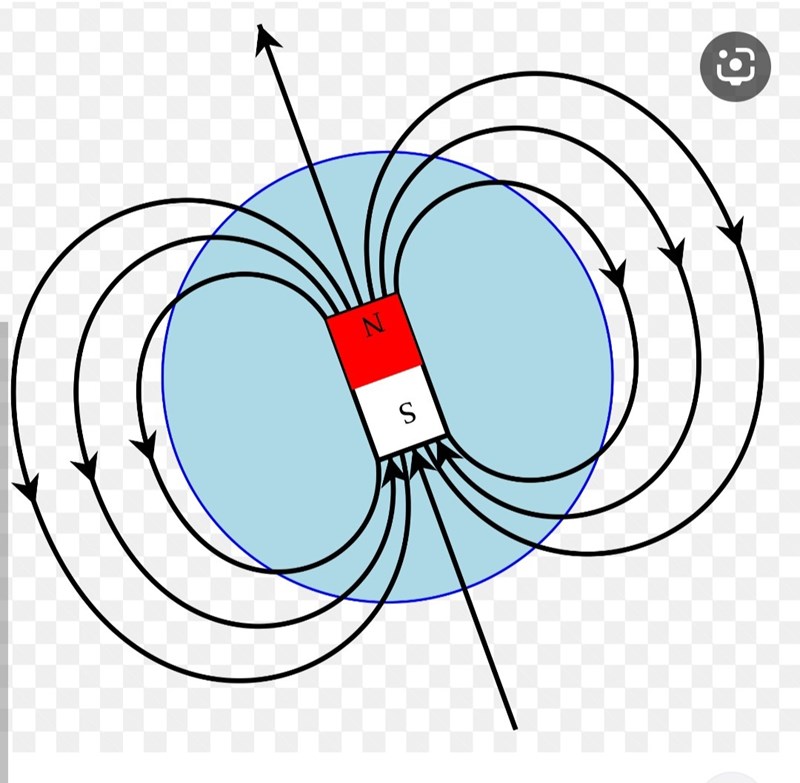

Jag tänker mig en sådan figur med fältlinjer. Dock förstår jag ej hur du tänker att strömmen går mot norr?

Det är inga problem för mig. Meningen är ju att du ska förstå här! :)


Nord och syd är placerade så efter hur Jorden är vinklad, det är väderstreck. Bilden jag ritat visar en ledare rakt ovanifrån som går från söder till norr. Med högerhandsregeln kan du ta reda på fältets riktning runt ledare. Detta har jag också försökt rita med kryss (in i pappret) och punkter (ur pappret). Om du står rakt ovanför ledaren så blir ju därför fältet riktat rakt åt höger.

Bjh går horisontellt över markytan från söder till norr. Från sidan går den horisontellt, men eftersom vi här ritar rakt ovanifrån så blir den vertikal.

destiny99 Online 6957
Postad: 15 feb 10:06 Redigerad: 15 feb 10:15
mrpotatohead skrev:

Det är inga problem för mig. Meningen är ju att du ska förstå här! :)


Nord och syd är placerade så efter hur Jorden är vinklad, det är väderstreck. Bilden jag ritat visar en ledare rakt ovanifrån som går från söder till norr. Med högerhandsregeln kan du ta reda på fältets riktning runt ledare. Detta har jag också försökt rita med kryss (in i pappret) och punkter (ur pappret). Om du står rakt ovanför ledaren så blir ju därför fältet riktat rakt åt höger.

Bjh går horisontellt över markytan från söder till norr. Från sidan går den horisontellt, men eftersom vi här ritar rakt ovanifrån så blir den vertikal.

Jag förstår ej hur ledare är rakt ovanifrån som går från söder till norr? För du ritade ledare rakt men om jag ritar den såsom jag gjorde så förstår jag ej varför mina fältlinjer är felaktiga? Asså är det ej detta ledare från sidan ? Sen har jag för mig fält linjer går från norr till syd och sen syd till norr så som bilden i #8 visar.

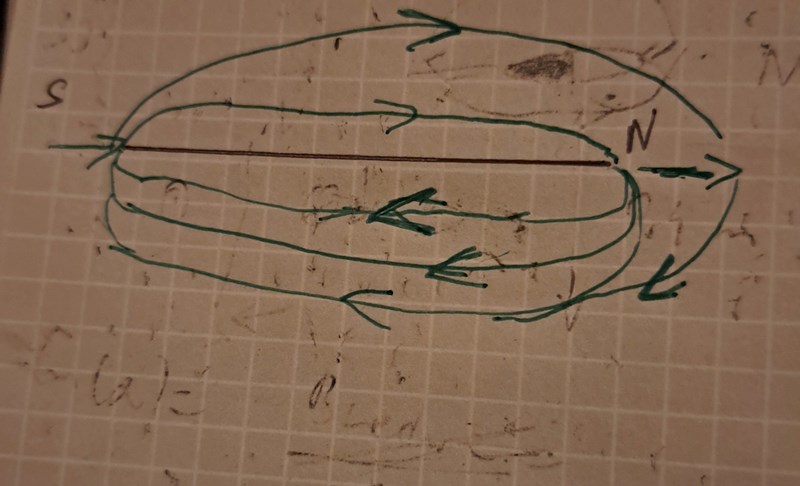

Såhär ser min bild ut som jag tänker mig från sidan.  För jag förstår ej ovanifrån visualisering.

Nu ser vi att fältlinjerna går utåt från norr och är på väg mor syd åt de håll jag ritade



Det som gör det svårt verkar vara att skilja mellan väderstrecken nord och syd med en magnets nordpol och sydpol. Viktigt att komma ihåg är ju att jordens magnetfälts sydpol är vid jorden geografiska nordpol och viceversa, alltså följande gäller:

Strömmens riktning tolkade jag av frågan. Nu när jag läser om den tolkade jag nog den fel. Strömmen går åt andra hållet så Bledare blir riktat rakt åt vänster istället! ;)

destiny99 Online 6957
Postad: 15 feb 10:24 Redigerad: 15 feb 10:33
mrpotatohead skrev:

Det som gör det svårt verkar vara att skilja mellan väderstrecken nord och syd med en magnets nordpol och sydpol. Viktigt att komma ihåg är ju att jordens magnetfälts sydpol är vid jorden geografiska nordpol och viceversa, alltså följande gäller:

Strömmens riktning tolkade jag av frågan. Nu när jag läser om den tolkade jag nog den fel. Strömmen går åt andra hållet så Bledare blir riktat rakt åt vänster istället! ;)

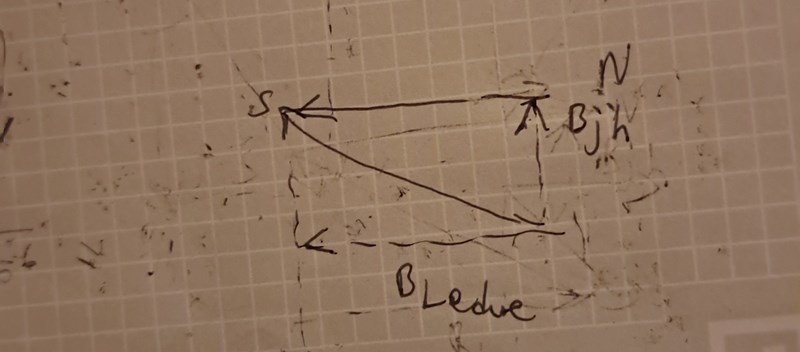

Jag vet ej vad perfekt bild är här men jag får att Bledare går mot vänster i min bild och då är Bjh vertikal även fast den ska vara horisontal men ärligt talat jag vet ej hur man ska rita så förståeligt som möjligt för det går emot min logik att horisontalkomposant ska vara riktad liksom horisontellt.  Jag testade att vrida min anteckningsblock för att hitta den där horisontalkomposanten men hur jag än vrider den så ser den vertikalt ut. Sen ser jag att beroende på om det är vinkel vid S vi vill hitta eller vid hörnet där bjh börjar så kan Bjh och Bledare byta plats i trigonometri. Om vi söker vinkel vid S så blir det ju Bjh/Bledare medan om vi söker vinkeln där bjh börjar så blir det Bledare /Bjh.

Mrpotatohead 4479 – Tillträdande Moderator
Postad: 15 feb 10:33 Redigerad: 15 feb 10:34

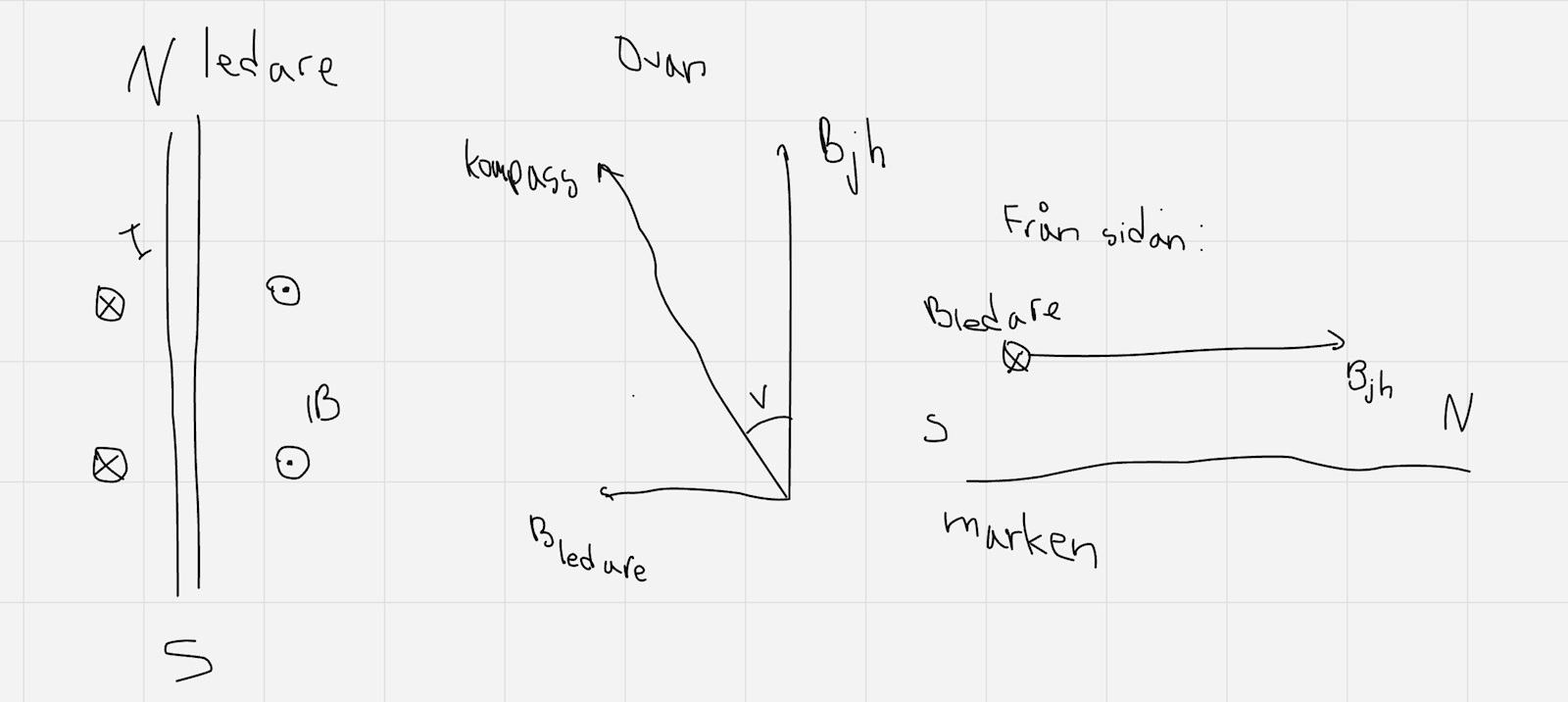

Nu förstår jag inte hur du tänkt. Detta är min nya bild:

(strömmen i ledaren till vänster är neråt, från N till S)

destiny99 Online 6957
Postad: 15 feb 10:34 Redigerad: 15 feb 10:35
mrpotatohead skrev:

Nu förstår jag inte hur du tänkt. Detta är min nya bild:

Okej jag ser att vi ej förstår varandra längre. Så jag får avvakta med att någon annan ska hoppa in och kommentera istället.  Jag är rädd att det fortsätter bli missförstånd pga en skiss.

Gör det👍

destiny99 Online 6957
Postad: 15 feb 10:37 Redigerad: 15 feb 10:39
mrpotatohead skrev:

Gör det👍

Jag förstår ej din bild. Vill du försöka förstå mig och läsa om  inlägg #12  istället? Jag vill ej bara acceptera en skiss förrän det är klart vad som händer och vad det är jag gör för fel och var vi ska mötas.  Det känns som att jag är på rätt spår men jag behöver bli förstådd rätt bara.

destiny99 Online 6957
Postad: 15 feb 10:42 Redigerad: 15 feb 10:49

Du har ritat två oförståeliga figurer. Så jag väljer den första som heter från sidan. Du ritar bjh åt höger och sen sätter du kryss och skriver Bledare. Jag förstår ej varför du sätter kryss och det saknas fältlinjer från norr till syd för B-fältet hos ledare. Nu vet jag ej hur du tänker i den där högra figuren men om bjh är riktad horisontellt så kan man se att Bledare kommer att vara riktad åt vänster,men du tänker att Bledare är riktad uppåt. Varför? Visa med massa fältlinjer så man är med på det för jag kan ej se med ord hur fältlinjer går.

Okej.

Din skiss i #12 är fel eftersom Bledare går från öst till väst, inte norr till söder (notera att det är jordens väderstreck och har inte med någon magnet att göra). Sedan är Bjh jordens magnetfält som går från söder till norr enligt väderstrecken men går som vanligt mot jordens magnetfälts sydpol (som i alla magneter). Att dessa är olika beror på det jag skickade i #11.


Vi tittar från sidan så Bjh blir horisontell här (som är mer naturligt att förstå kanske). Ledaren går ju också längs marken men dess magnetfält rör sig runt ledaren. I punkten rakt ovanför ledaren (där personen håller kompassan) är den riktat in i pappret.

Vad är det mer som är oförståligt?

destiny99 Online 6957
Postad: 15 feb 11:01 Redigerad: 15 feb 11:14
mrpotatohead skrev:

Okej.

Din skiss i #12 är fel eftersom Bledare går från öst till väst, inte norr till söder (notera att det är jordens väderstreck och har inte med någon magnet att göra). Sedan är Bjh jordens magnetfält som går från söder till norr enligt väderstrecken men går som vanligt mot jordens magnetfälts sydpol (som i alla magneter). Att dessa är olika beror på det jag skickade i #11.


Vi tittar från sidan så Bjh blir horisontell här (som är mer naturligt att förstå kanske). Ledaren går ju också längs marken men dess magnetfält rör sig runt ledaren. I punkten rakt ovanför ledaren (där personen håller kompassan) är den riktat in i pappret.

Vad är det mer som är oförståligt?

Så hur ska man rita bjh och Bledare? Hur ska man förstå att en person står framför en ledare? Det är många saker jag ej förstår i din figur.  Jag förstår ej vad du menar att en person står framför ledaren med kompass norr till syd från sidan. Hur menar du att det ska se ut?  Okej jag köper att Bjh går från syd till norr som du skriver. (Får komma ihåg det).  Nu när jag tittar på #11 förstår jag ej heller vad du försöker säga med den bilden. Om man ritar  jorden och sätter ut ut Norr ,öst,syd och väst och sedan sätter en magnet framför den ,menar du att magnetens syd kommer vara riktad mot jordens geografiska nord och magnetens  norr kommer vara riktad mot jordens geografiska sydpol? Så när man räknar fysikuppgifter. Ska man tänka på magneten eller jorden?



Vill du visa vad du menar med " Ledaren går ju också längs marken men dess magnetfält rör sig runt ledaren. I punkten rakt ovanför ledaren (där personen håller kompassan) är den riktat in i pappret"?

destiny99 skrev:
mrpotatohead skrev:

Okej.

Din skiss i #12 är fel eftersom Bledare går från öst till väst, inte norr till söder (notera att det är jordens väderstreck och har inte med någon magnet att göra). Sedan är Bjh jordens magnetfält som går från söder till norr enligt väderstrecken men går som vanligt mot jordens magnetfälts sydpol (som i alla magneter). Att dessa är olika beror på det jag skickade i #11.


Vi tittar från sidan så Bjh blir horisontell här (som är mer naturligt att förstå kanske). Ledaren går ju också längs marken men dess magnetfält rör sig runt ledaren. I punkten rakt ovanför ledaren (där personen håller kompassan) är den riktat in i pappret.

Vad är det mer som är oförståligt?

Så hur ska man rita bjh och Bledare? Hur ska man förstå att en person står framför en ledare?

Man ritar dem så som jag ritat dem: ovanifrån, från orienterarens perspektiv när den kollar ner på sin kompass. Tänk dig att orienteraren står rakt över ledaren. Om den står med fötterna isär så går den genom hennes ben.

Det är många saker jag ej förstår i din figur.  Jag förstår ej vad du menar att en person står framför ledaren med kompass norr till syd från sidan. Hur menar du att det ska se ut?

Jag har väl bara sagt ovanför ledaren? Den går ju längs marken. "0,4m över en markledning" står det i uppgiften.

Okej jag köper att Bjh går från syd till norr som du skriver. (Får komma ihåg det).  Nu när jag tittar på #11 förstår jag ej heller vad du försöker säga med den bilden.

Om du kollar på jorden så har vi ju att jordens nordpol, alltså platsen nordpolen, är där jordens magnetfält har sin sydände (om man vill illustrera det som en stavmagnet som de gör).



Vill du visa vad du menar med " Ledaren går ju också längs marken men dess magnetfält rör sig runt ledaren. I punkten rakt ovanför ledaren (där personen håller kompassan) är den riktat in i pappret"?

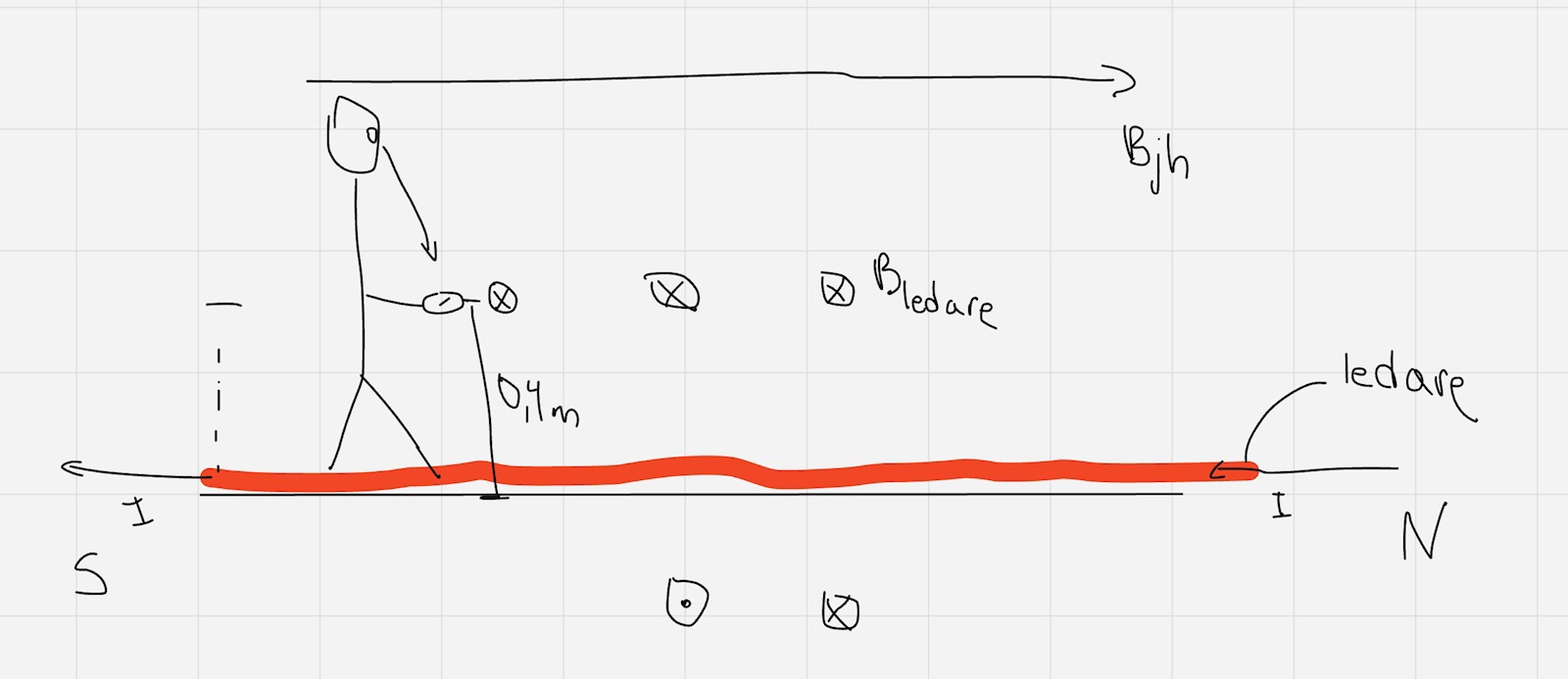

Såhär:

(Ritar med pekplatta på dator. Mina färdigheter i bild börjar nå sin gräns här haha.)

destiny99 Online 6957
Postad: 15 feb 11:34 Redigerad: 15 feb 11:36
mrpotatohead skrev:
destiny99 skrev:
mrpotatohead skrev:

Okej.

Din skiss i #12 är fel eftersom Bledare går från öst till väst, inte norr till söder (notera att det är jordens väderstreck och har inte med någon magnet att göra). Sedan är Bjh jordens magnetfält som går från söder till norr enligt väderstrecken men går som vanligt mot jordens magnetfälts sydpol (som i alla magneter). Att dessa är olika beror på det jag skickade i #11.


Vi tittar från sidan så Bjh blir horisontell här (som är mer naturligt att förstå kanske). Ledaren går ju också längs marken men dess magnetfält rör sig runt ledaren. I punkten rakt ovanför ledaren (där personen håller kompassan) är den riktat in i pappret.

Vad är det mer som är oförståligt?

Så hur ska man rita bjh och Bledare? Hur ska man förstå att en person står framför en ledare?

Man ritar dem så som jag ritat dem: ovanifrån, från orienterarens perspektiv när den kollar ner på sin kompass. Tänk dig att orienteraren står rakt över ledaren. Om den står med fötterna isär så går den genom hennes ben.

Det är många saker jag ej förstår i din figur.  Jag förstår ej vad du menar att en person står framför ledaren med kompass norr till syd från sidan. Hur menar du att det ska se ut?

Jag har väl bara sagt ovanför ledaren? Den går ju längs marken. "0,4m över en markledning" står det i uppgiften.

Okej jag köper att Bjh går från syd till norr som du skriver. (Får komma ihåg det).  Nu när jag tittar på #11 förstår jag ej heller vad du försöker säga med den bilden.

Om du kollar på jorden så har vi ju att jordens nordpol, alltså platsen nordpolen, är där jordens magnetfält har sin sydände (om man vill illustrera det som en stavmagnet som de gör).



Vill du visa vad du menar med " Ledaren går ju också längs marken men dess magnetfält rör sig runt ledaren. I punkten rakt ovanför ledaren (där personen håller kompassan) är den riktat in i pappret"?

Såhär:

(Ritar med pekplatta på dator. Mina färdigheter i bild börjar nå sin gräns här haha.)

"Om du kollar på jorden så har vi ju att jordens nordpol, alltså platsen nordpolen, är där jordens magnetfält har sin sydände (om man vill illustrera det som en stavmagnet som de gör)."



Vad menar du även här? Vadå om vi kollar på jorden. Jag begriper ej den meningen och jag förstår ej varför strömmen är riktad mot syd.  Detta är jätteförvirrande.

Vet du var den magnetiska nordpolen (som egentligen är en sydpol) finns, jag menar i vilket land?

destiny99 Online 6957
Postad: 15 feb 12:14
Smaragdalena skrev:

Vet du var den magnetiska nordpolen (som egentligen är en sydpol) finns, jag menar i vilket land?

Nej det vet jag ej. Blir så förvirrad av alla sydpol,nordpol och magnetisk nordpol osv.

destiny99 skrev:
Smaragdalena skrev:

Vet du var den magnetiska nordpolen (som egentligen är en sydpol) finns, jag menar i vilket land?

Nej det vet jag ej. Blir så förvirrad av alla sydpol,nordpol och magnetisk nordpol osv.

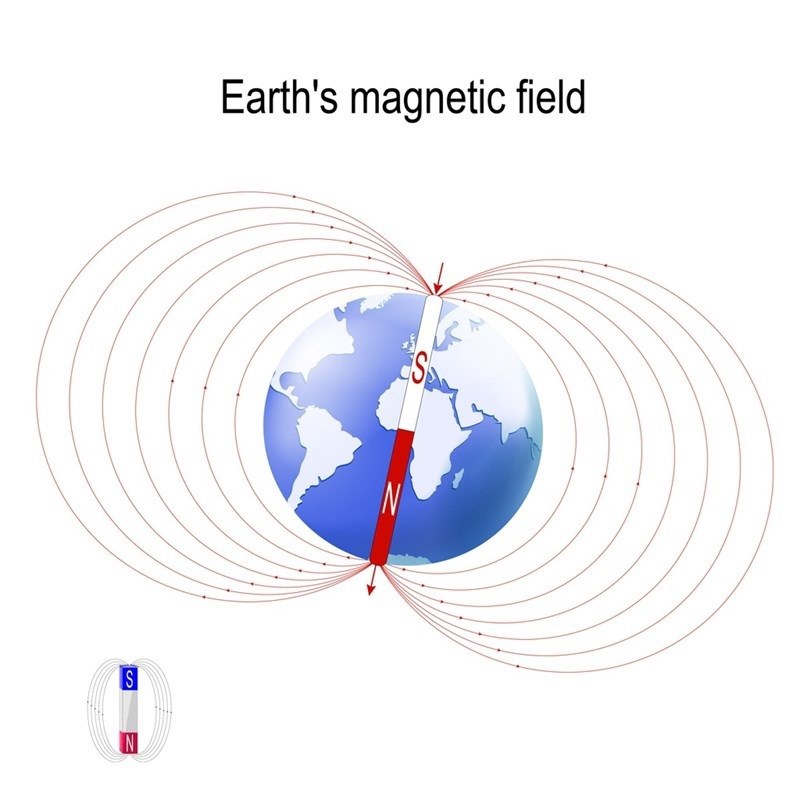

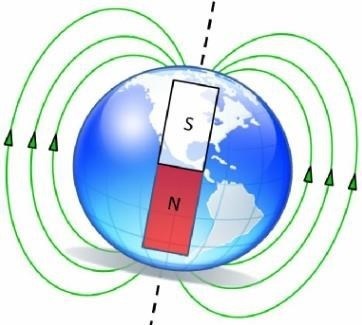

Det var detta jag försökte visa med bilden i inlägg #11. Här är en annan:

Jordens magnetiska nordpol ligger inte vid den geografiska nordpolen. Dessutom flyttar den sig. Det borde vara väldigt förvirrande att ha en orienteringstävling i det området!

destiny99 Online 6957
Postad: 15 feb 12:23
Smaragdalena skrev:

Jordens magnetiska nordpol ligger inte vid den geografiska nordpolen. Dessutom flyttar den sig. Det borde vara väldigt förvirrande att ha en orienteringstävling i det området!

Nej okej varför gör den ej det då?

destiny99 Online 6957
Postad: 15 feb 12:24 Redigerad: 15 feb 12:41
mrpotatohead skrev:
destiny99 skrev:
Smaragdalena skrev:

Vet du var den magnetiska nordpolen (som egentligen är en sydpol) finns, jag menar i vilket land?

Nej det vet jag ej. Blir så förvirrad av alla sydpol,nordpol och magnetisk nordpol osv.

Det var detta jag försökte visa med bilden i inlägg #11. Här är en annan:

Vad betyder den bilden? Att jorden har eget magnetfält där geografiska nordpolens fält går till geografiska sydpolen? Vad har kompassen för koppling till jorden? Kompassen som ligger där har en sydände som pekar mot jordens geografiska nordpol och den har även en nordände som pekar mot jordens geografiska  sydpol. Är det så man ska se detta?

Det är tack vare detta fält som kompasser överhuvudtaget fungerar och pekar mot norr.

Nej. Kompassens sydände, om man vill kalla det så, pekar mot Jordens geografiska sydpol, men mot Jordens magnetfälts nordpol.

destiny99 Online 6957
Postad: 15 feb 12:50 Redigerad: 15 feb 12:55
mrpotatohead skrev:

Det är tack vare detta fält som kompasser överhuvudtaget fungerar och pekar mot norr.

Nej. Kompassens sydände, om man vill kalla det så, pekar mot Jordens geografiska sydpol, men mot Jordens magnetfälts nordpol.

Nu hänger jag ej med här. Jag tittar på din text och bild och förstår ej. Menar du att om jag har en kompass så är dess sydände riktad mot jordens geografiska sydpol  och dess nordände är riktad mot jordens geografiska nordpol? Men det här med magnetfält som du nämner är jag ej med.  När jorden skickar magnetfält från sin nordpol till sydpol,vad händer med kompassen? Asså det är där som jag ej förstår.  Vad är jordens magnetfälts nord och sydpol?  Var kommer de ifrån? Det verkar som att en kompass och jorden är två olika saker jag vet ej varför man slår ihop dem.

destiny99 skrev:
Smaragdalena skrev:

Jordens magnetiska nordpol ligger inte vid den geografiska nordpolen. Dessutom flyttar den sig. Det borde vara väldigt förvirrande att ha en orienteringstävling i det området!

Nej okej varför gör den ej det då?

Kan du precisera din fråga. Varför gör vad inte vadå? Mnar du varför den magnetiska nordpoen inte ligger vid den geografiska nordpolen? Det tror jag inte att man vet, men man har konstatert att det är så.

Har du använt en kompass någon gång? Kanske på idortten, när man håller på med orientering.

destiny99 skrev:
mrpotatohead skrev:

Det är tack vare detta fält som kompasser överhuvudtaget fungerar och pekar mot norr.

Nej. Kompassens sydände, om man vill kalla det så, pekar mot Jordens geografiska sydpol, men mot Jordens magnetfälts nordpol.

Nu hänger jag ej med här. Jag tittar på din text och bild och förstår ej. Menar du att om jag har en kompass så är dess sydände riktad mot jordens geografiska sydpol  och dess nordände är riktad mot jordens geografiska nordpol? Men det här med magnetfält som du nämner är jag ej med.  När jorden skickar magnetfält från sin nordpol till sydpol,vad händer med kompassen? Asså det är där som jag ej förstår.  Vad är jordens magnetfälts nord och sydpol?  Var kommer de ifrån? Det verkar som att en kompass och jorden är två olika saker jag vet ej varför man slår ihop dem.

Nu blev det kanske lite oklart ja.

När jag skriver sydände på kompassen menar jag den änden som pekar mot syd. Vad menar du med sydände? Tänker du på kompassnålen som en liten mini stavmagnet?

destiny99 skrev:
mrpotatohead skrev:

Det är inga problem för mig. Meningen är ju att du ska förstå här! :)


Nord och syd är placerade så efter hur Jorden är vinklad, det är väderstreck. Bilden jag ritat visar en ledare rakt ovanifrån som går från söder till norr. Med högerhandsregeln kan du ta reda på fältets riktning runt ledare. Detta har jag också försökt rita med kryss (in i pappret) och punkter (ur pappret). Om du står rakt ovanför ledaren så blir ju därför fältet riktat rakt åt höger.

Bjh går horisontellt över markytan från söder till norr. Från sidan går den horisontellt, men eftersom vi här ritar rakt ovanifrån så blir den vertikal.

Jag förstår ej hur ledare är rakt ovanifrån som går från söder till norr? För du ritade ledare rakt men om jag ritar den såsom jag gjorde så förstår jag ej varför mina fältlinjer är felaktiga? Asså är det ej detta ledare från sidan ? Sen har jag för mig fält linjer går från norr till syd och sen syd till norr så som bilden i #8 visar.

Såhär ser min bild ut som jag tänker mig från sidan.  För jag förstår ej ovanifrån visualisering.

Nu ser vi att fältlinjerna går utåt från norr och är på väg mor syd åt de håll jag ritade



Nu såg jag din bild. Det är svårt när du redigerar dina inlägg en stund efteråt.

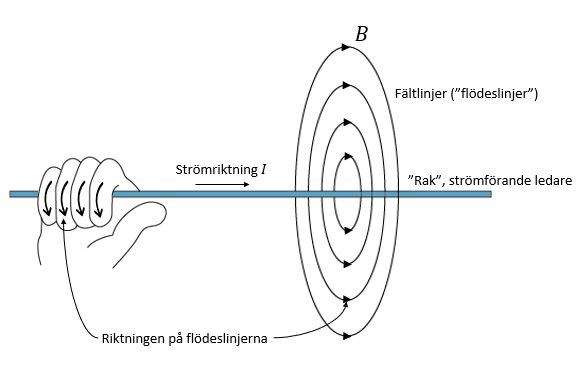

Oavsett, så här ser magnetfältet ut runt ledaren, inte som du gjort:

destiny99 Online 6957
Postad: 15 feb 13:32
mrpotatohead skrev:
destiny99 skrev:
mrpotatohead skrev:

Det är inga problem för mig. Meningen är ju att du ska förstå här! :)


Nord och syd är placerade så efter hur Jorden är vinklad, det är väderstreck. Bilden jag ritat visar en ledare rakt ovanifrån som går från söder till norr. Med högerhandsregeln kan du ta reda på fältets riktning runt ledare. Detta har jag också försökt rita med kryss (in i pappret) och punkter (ur pappret). Om du står rakt ovanför ledaren så blir ju därför fältet riktat rakt åt höger.

Bjh går horisontellt över markytan från söder till norr. Från sidan går den horisontellt, men eftersom vi här ritar rakt ovanifrån så blir den vertikal.

Jag förstår ej hur ledare är rakt ovanifrån som går från söder till norr? För du ritade ledare rakt men om jag ritar den såsom jag gjorde så förstår jag ej varför mina fältlinjer är felaktiga? Asså är det ej detta ledare från sidan ? Sen har jag för mig fält linjer går från norr till syd och sen syd till norr så som bilden i #8 visar.

Såhär ser min bild ut som jag tänker mig från sidan.  För jag förstår ej ovanifrån visualisering.

Nu ser vi att fältlinjerna går utåt från norr och är på väg mor syd åt de håll jag ritade



Nu såg jag din bild. Det är svårt när du redigerar dina inlägg en stund efteråt.

Oavsett, så här ser magnetfältet ut runt ledaren, inte som du gjort:

Men är här är det ju om strömmen går åt höger. När jag ritade min bild så var jag osäker på var strömmen gick så jag använde fältlinjer från nord till syd. Jag vet ej hur man ska rita om jag ska vara ärlig.

destiny99 Online 6957
Postad: 15 feb 13:32
Smaragdalena skrev:

Har du använt en kompass någon gång? Kanske på idortten, när man håller på med orientering.

Nej jag har aldrig använt en kompass i hela mitt liv.

destiny99 Online 6957
Postad: 15 feb 13:33 Redigerad: 15 feb 13:35
mrpotatohead skrev:
destiny99 skrev:
mrpotatohead skrev:

Det är tack vare detta fält som kompasser överhuvudtaget fungerar och pekar mot norr.

Nej. Kompassens sydände, om man vill kalla det så, pekar mot Jordens geografiska sydpol, men mot Jordens magnetfälts nordpol.

Nu hänger jag ej med här. Jag tittar på din text och bild och förstår ej. Menar du att om jag har en kompass så är dess sydände riktad mot jordens geografiska sydpol  och dess nordände är riktad mot jordens geografiska nordpol? Men det här med magnetfält som du nämner är jag ej med.  När jorden skickar magnetfält från sin nordpol till sydpol,vad händer med kompassen? Asså det är där som jag ej förstår.  Vad är jordens magnetfälts nord och sydpol?  Var kommer de ifrån? Det verkar som att en kompass och jorden är två olika saker jag vet ej varför man slår ihop dem.

Nu blev det kanske lite oklart ja.

När jag skriver sydände på kompassen menar jag den änden som pekar mot syd. Vad menar du med sydände? Tänker du på kompassnålen som en liten mini stavmagnet?

Jag menar kompassens sydände som visar  syd och inget annat.  Men jag förstår fortfarande ej vad du försöker säga med din bild. Det är förvirrande att se kompassen och jorden.  Vad betyder jordens magnetfälts nordpol och sydpol? Vad har det med en kompass att göra? I uppgiften säger de norr till syd. Hur ska man tänka med jorden?

destiny99 Online 6957
Postad: 15 feb 13:49
Smaragdalena skrev:
destiny99 skrev:
Smaragdalena skrev:

Jordens magnetiska nordpol ligger inte vid den geografiska nordpolen. Dessutom flyttar den sig. Det borde vara väldigt förvirrande att ha en orienteringstävling i det området!

Nej okej varför gör den ej det då?

Kan du precisera din fråga. Varför gör vad inte vadå? Mnar du varför den magnetiska nordpoen inte ligger vid den geografiska nordpolen? Det tror jag inte att man vet, men man har konstatert att det är så.

Jag menar varför ligger ej jordens magnetiska nordpol vid geografiska nordpolen?

Jag menar varför ligger ej jordens magnetiska nordpol vid geografiska nordpolen?

Det svarade jag på:

Det tror jag inte att man vet, men man har konstaterat att det är så.

destiny99 Online 6957
Postad: 15 feb 14:05
Smaragdalena skrev:

Jag menar varför ligger ej jordens magnetiska nordpol vid geografiska nordpolen?

Det svarade jag på:

Det tror jag inte att man vet, men man har konstaterat att det är så.

Aha okej. Men hur resonerar man i denna uppgift?

Första steget bör vara att du tar reda på  hur man använder en kompass, så att du vet vad det är vi pratar om. Googla!

destiny99 skrev:
mrpotatohead skrev:
destiny99 skrev:



Men är här är det ju om strömmen går åt höger. När jag ritade min bild så var jag osäker på var strömmen gick så jag använde fältlinjer från nord till syd. Jag vet ej hur man ska rita om jag ska vara ärlig.

Det beror på hur man ritar den. Nu tog jag en bild från google. Det jag ville visa var förhållandet mellan flödeslinjernas riktning runt om ledaren och strömriktningen.

Men jag förstår fortfarande ej vad du försöker säga med din bild. Det är förvirrande att se kompassen och jorden.  Vad betyder jordens magnetfälts nordpol och sydpol?

Jorden har ett magnetfält med en magnetisk nordpol. Denna nordpol ligger vid jordens geografiska sydpol, dvs vid Antarktis. Jordens magnetfälts sydpol ligger vid jordens geografiska nordpol, dvs vid Arktis. Dessa poler skapar fältlinjer som pekar mot jordens geografiska nordpol. Det är dessa fältlinjers riktning som kompasser följer. Det är därför kompasser pekar mot norr.

I uppgiften är det dock ett magnetfält från en ledare som stör kompassen och gör att den pekar några grader fel.

Vad har det med en kompass att göra? I uppgiften säger de norr till syd. Hur ska man tänka med jorden?

Det är ledaren som går nord till syd. Ledarens riktning och magnetfältets riktning från ledaren är inte samma (se inlägg #34).

destiny99 Online 6957
Postad: 15 feb 15:39
Smaragdalena skrev:

Första steget bör vara att du tar reda på  hur man använder en kompass, så att du vet vad det är vi pratar om. Googla!

Hur menar du hur man använder en kompass?

Så att du vet hur en kompass fungerar. Att den röda (vanligen) änden av nålen alltid pekar mot norr. Att man har olika kompasser i olika delar av världen - en kompass som fungerar bra i Sverigen kommer att fungera även i Japan och Canada, men inte i Argentina, exempelvis.

destiny99 Online 6957
Postad: 15 feb 18:39
Smaragdalena skrev:

Så att du vet hur en kompass fungerar. Att den röda (vanligen) änden av nålen alltid pekar mot norr. Att man har olika kompasser i olika delar av världen - en kompass som fungerar bra i Sverigen kommer att fungera även i Japan och Canada, men inte i Argentina, exempelvis.

Aa men det vet jag.

destiny99 Online 6957
Postad: 15 feb 19:15 Redigerad: 15 feb 19:38
mrpotatohead skrev:
destiny99 skrev:
mrpotatohead skrev:
destiny99 skrev:



Men är här är det ju om strömmen går åt höger. När jag ritade min bild så var jag osäker på var strömmen gick så jag använde fältlinjer från nord till syd. Jag vet ej hur man ska rita om jag ska vara ärlig.

Det beror på hur man ritar den. Nu tog jag en bild från google. Det jag ville visa var förhållandet mellan flödeslinjernas riktning runt om ledaren och strömriktningen.

Men jag förstår fortfarande ej vad du försöker säga med din bild. Det är förvirrande att se kompassen och jorden.  Vad betyder jordens magnetfälts nordpol och sydpol?

Jorden har ett magnetfält med en magnetisk nordpol. Denna nordpol ligger vid jordens geografiska sydpol, dvs vid Antarktis. Jordens magnetfälts sydpol ligger vid jordens geografiska nordpol, dvs vid Arktis. Dessa poler skapar fältlinjer som pekar mot jordens geografiska nordpol. Det är dessa fältlinjers riktning som kompasser följer. Det är därför kompasser pekar mot norr.

I uppgiften är det dock ett magnetfält från en ledare som stör kompassen och gör att den pekar några grader fel.

Vad har det med en kompass att göra? I uppgiften säger de norr till syd. Hur ska man tänka med jorden?

Det är ledaren som går nord till syd. Ledarens riktning och magnetfältets riktning från ledaren är inte samma (se inlägg #34).

Aa precis jag får mha högerhandsregeln att fältets riktning är åt vänster från punkten 0.4 m ovanför markledningen när strömmen går från nord till syd. Hur ska jordmagnetiska fältet vara riktad?



"Jorden har ett magnetfält med en magnetisk nordpol. Denna nordpol ligger vid jordens geografiska sydpol, dvs vid Antarktis. Jordens magnetfälts sydpol ligger vid jordens geografiska nordpol, dvs vid Arktis. Dessa poler skapar fältlinjer som pekar mot jordens geografiska nordpol. "

Jag är ej med på det här stycket. Jag förstår ej hur ett magnetfält med en magnetisk nordpol ligger vid den geografiska sydpol?

Bra!

Om du tittar ner på ledaren ovanifrån, likt du kollar ner på kompassen, så går ju den horistontella komposanten av jordens magnetfält rakt upp från söder (tänk att du har den geografiska sydpolen i ryggen) till norr (geografiska nordpolen framför dig). Det var detta jag försökte illustrera med min bild i mitten på inlägg #13.

destiny99 Online 6957
Postad: 15 feb 19:40 Redigerad: 15 feb 19:43
mrpotatohead skrev:

Bra!

Om du tittar ner på ledaren ovanifrån, likt du kollar ner på kompassen, så går ju den horistontella komposanten av jordens magnetfält rakt upp från söder (tänk att du har den geografiska sydpolen i ryggen) till norr (geografiska nordpolen framför dig). Det var detta jag försökte illustrera med min bild i mitten på inlägg #13.

Jag har fortfarande ej förstått skillnaden mellan geografiska osv. Jag är jätteförvirrad fortfarande. Därför förstår jag ej din bild ännu.



1) jorden har en magnetfält och jorden har en geografisk nordpol samt sydpol. Var kommer magnetfält ifrån?

2) när man har en kompass och sätter den på jordgloben. Varför ställer den in sig till syd-norr och ej norr-syd? Varför pekar sydände av magneten mot den geografiska nordpolen och varför pekar nordände av magneten mot den geografiska sydpolen?

destiny99 Online 6957
Postad: 15 feb 19:48

Varför ska den horisontella komposanten Bjh peka från söder till norr och ej från norr till söder?

destiny99 skrev:
mrpotatohead skrev:

Bra!

Om du tittar ner på ledaren ovanifrån, likt du kollar ner på kompassen, så går ju den horistontella komposanten av jordens magnetfält rakt upp från söder (tänk att du har den geografiska sydpolen i ryggen) till norr (geografiska nordpolen framför dig). Det var detta jag försökte illustrera med min bild i mitten på inlägg #13.

Jag har fortfarande ej förstått skillnaden mellan geografiska osv. Jag är jätteförvirrad fortfarande. Därför förstår jag ej din bild ännu.

Okej, sorry, vi fortsätter försöka.

1) jorden har en magnetfält och jorden har en geografisk nordpol samt sydpol. Var kommer magnetfält ifrån?

Varför vet jag inte. Det googlar du lika bra som mig. Jag vet bara att det finns.

2) när man har en kompass och sätter den på jordgloben. Varför ställer den in sig till syd-norr och ej norr-syd?

Kompassen pekar norr till syd, precis som fältlinjerna! Att det blir mot nordpolen (den geografiska nordpolen på Arktis) beror på att jordens magnetfälts poler är omvända (se inlägg #11 och #24). Och det är detta fält kompassen följer.

Stavmagneten på inlägg #11 och #24 är till för att illustrera jordens magnetfält, inte hur en magnet vänder sig om man lägger den på jorden (om du missuppfatta det så).

Varför pekar sydände av magneten mot den geografiska nordpolen och varför pekar nordände av magneten mot den geografiska sydpolen?

Menar du på de bilderna jag skickat? Det beror på det jag skrev ovan:

"Stavmagneten på inlägg #11 och #24 är till för att illustrera jordens magnetfält, inte hur en magnet vänder sig om man lägger den på jorden (om du missuppfatta det så)."

destiny99 Online 6957
Postad: 15 feb 20:02 Redigerad: 15 feb 20:07

Så jorden har ett eget magnetfält som ej påverkar av kompass? Jag ser att kompassen som ligger i mitten av jorden är i riktning syd-norr. De här fältlinjerna som kommer från den geografiska sydpolen till magneten sydpol. Är de från magneten? Var kommer dessa fältlinjer ifrån?



destiny99 skrev:

Så jorden har ett eget magnetfält som ej påverkar av kompass?

Jorden har ett eget magnetfält ja, och det påverkar kompassen. Kompassen påverkar aldrig detta fält, utan lägger sig bara i dess fältlinjers riktning.

Jag ser att kompassen som ligger i mitten av jorden är i riktning syd-norr. De här fältlinjerna som kommer från den geografiska sydpolen till magneten sydpol. Är de från magneten? Var kommer dessa fältlinjer ifrån?

Ja, det är dem. Att det ligger en magnet över jorden sådär är för att enklare illustrera hur jordens magnetfält ser ut.

Fältlinjerna är från jordens magnetfält (den inritade stavmagneten).

destiny99 Online 6957
Postad: 15 feb 20:51 Redigerad: 15 feb 20:56
mrpotatohead skrev:
destiny99 skrev:

Så jorden har ett eget magnetfält som ej påverkar av kompass?

Jorden har ett eget magnetfält ja, och det påverkar kompassen. Kompassen påverkar aldrig detta fält, utan lägger sig bara i dess fältlinjers riktning.

Jag ser att kompassen som ligger i mitten av jorden är i riktning syd-norr. De här fältlinjerna som kommer från den geografiska sydpolen till magneten sydpol. Är de från magneten? Var kommer dessa fältlinjer ifrån?

Ja, det är dem. Att det ligger en magnet över jorden sådär är för att enklare illustrera hur jordens magnetfält ser ut.

Fältlinjerna är från jordens magnetfält (den inritade stavmagneten).

Men hur kan fältlinjerna vara från stavmagneten samtidigt som jorden själv har eget magnetfält? Jag ser ej jordens "egna" magnetfält.  Nu vet jag ej varför man valde att lägga stavmagnet där sydände pekar mot geografiska nordpol samt nordände pekar mot geografiska sydpol. Men jag tänker mig att det har att göra med att jordens geografiska nordpol anses positivt och den vill attrahera med stavmagnetens sydände och ej norddände pga repulsion,samma sak gäller jordens geografiska sydpol,där vill den också attrahera med stavmagnetens sydände eftersom geografiska sydpol anses negativt.

Men stavmagneten är ju jordens egna fält. Det är samma fält. Stavmagneten är ett sätt att visa hur jordens magnetfält fungerar.

Nu vet jag ej varför man valde att lägga stavmagnet där sydände pekar mot geografiska nordpol samt nordände pekar mot geografiska sydpol. Men jag tänker mig att det har att göra med att jordens geografiska nordpol anses positivt och den vill attrahera med stavmagnetens sydände och ej norddände pga repulsion,samma sak gäller jordens geografiska sydpol,där vill den också attrahera med stavmagnetens sydände eftersom geografiska sydpol anses negativt.

Det beror på att man uppfann kompassen långt innan man visste hur Jordens magnetfält är beskaffat. Man bestämde sig för att kompassnålens norrände pekar norrut. När man senare kom på att kompassens nordände pekar mot en magnetisk sydpol så behövde man definiera den magnetiska nordpolen som en sydpol.

destiny99 Online 6957
Postad: 16 feb 05:55 Redigerad: 16 feb 05:56
Smaragdalena skrev:

Nu vet jag ej varför man valde att lägga stavmagnet där sydände pekar mot geografiska nordpol samt nordände pekar mot geografiska sydpol. Men jag tänker mig att det har att göra med att jordens geografiska nordpol anses positivt och den vill attrahera med stavmagnetens sydände och ej norddände pga repulsion,samma sak gäller jordens geografiska sydpol,där vill den också attrahera med stavmagnetens sydände eftersom geografiska sydpol anses negativt.

Det beror på att man uppfann kompassen långt innan man visste hur Jordens magnetfält är beskaffat. Man bestämde sig för att kompassnålens norrände pekar norrut. När man senare kom på att kompassens nordände pekar mot en magnetisk sydpol så behövde man definiera den magnetiska nordpolen som en sydpol.

Jaha ok.

Svara Avbryt
Close
