Hur många ljusmaxima kan observeras totalt?

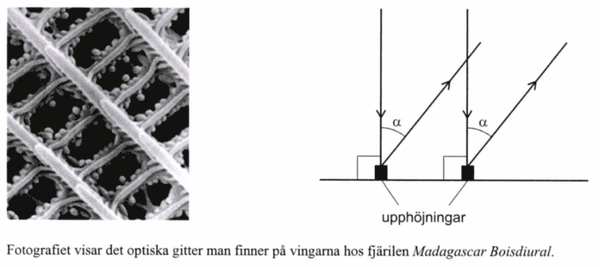

De imponerande färgmönstren på många fjärilars vingar bildas vid reflektion i mikroskopiska strukturer i vingarnas yta. Ytan på fjärilens vingar fungerar som ett reflektionsgitter.
Samma formel kan användas för ett reflektionsgitter som för ett vanligt gitter. För reflektionsgittret motsvarar gitterkonstanten avståndet mellan två närliggande upphöjningar i vingarnas struktur. Vinkeln i gitterekvationen är vinkeln
α mellan det vinkelrätt infallande ljuset och det reflekterade ljusets maximiriktningar, se figur.
För att analysera strukturen på de gröna delarna på fjärilens vingar skickas ljus med våglängden 530 nm vinkelrätt mot vingen. Detta ger upphov till första ordningens inferensmaximum vid vinkeln 15,0°
a)Bestäm gitterkonstanten (besvarat)
b)Hur många ljusmaxima kan observeras totalt?
I facit har dem använt vinkeln 90 grader, är det för att det är då det blir totalreflektion så man vill se hur många det kan bli som max.
bolibompa skrev:b)Hur många ljusmaxima kan observeras totalt?
I facit har dem använt vinkeln 90 grader, är det för att det är då det blir totalreflektion
Nej.
Du kan rita strålar för n=2, n=3 osv och se hur stor n är möjlig. Det är så man lär sig av uppgifter. Det är mycket bättre än att kolla facit och försöka tolka tankarna bakom det korta som står där.
Pieter Kuiper skrev:bolibompa skrev:b)Hur många ljusmaxima kan observeras totalt?
I facit har dem använt vinkeln 90 grader, är det för att det är då det blir totalreflektion
Nej.
Du kan rita strålar för n=2, n=3 osv och se hur stor n är möjlig. Det är så man lär sig av uppgifter. Det är mycket bättre än att kolla facit och försöka tolka tankarna bakom det korta som står där.

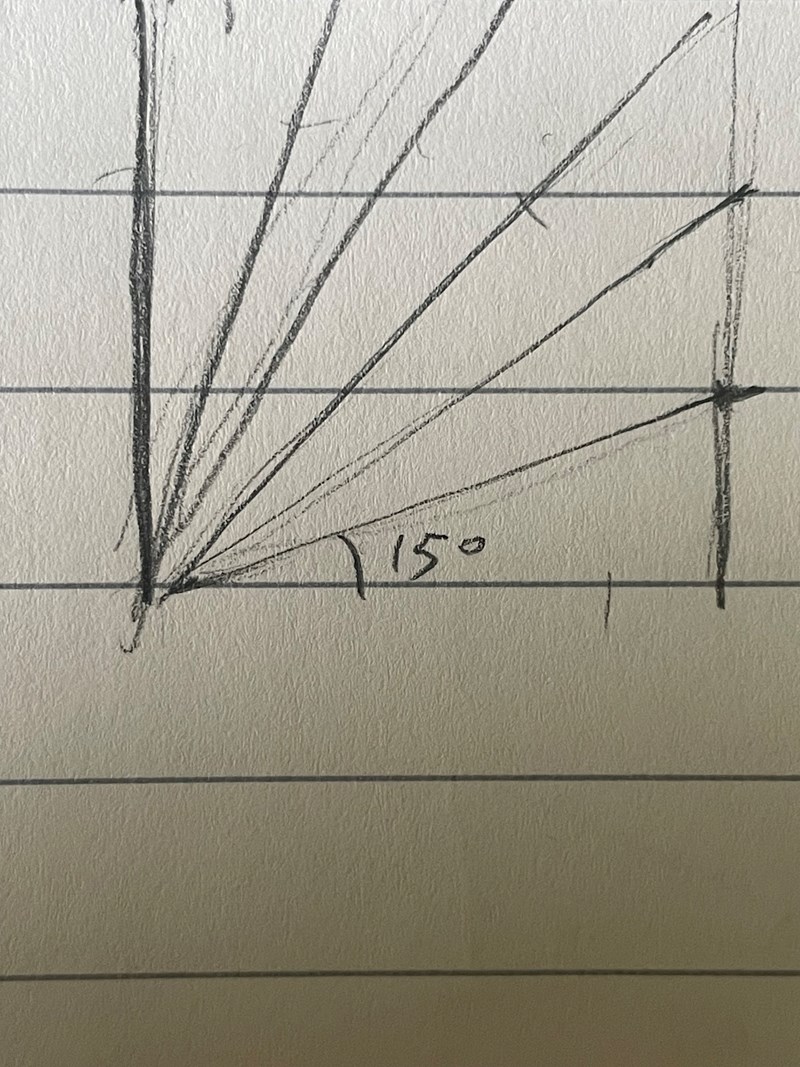

Jag har ritat, men varför kan det inte bli mer än 90?
bolibompa skrev:
Jag har ritat, men varför kan det inte bli mer än 90?
Det är givet att det är ett reflektionsgitter.
Visa hur du ritade vinklar som är större!
Pieter Kuiper skrev:bolibompa skrev:
Jag har ritat, men varför kan det inte bli mer än 90?Det är givet att det är ett reflektionsgitter.
Visa hur du ritade vinklar som är större!

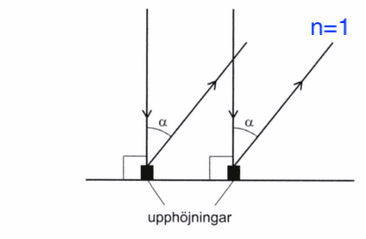

Det är inte diffraktionsvinkeln. Vinkeln är definierad som vinkeln mot normalen, och uppgiften visar ju med en figur:
Så gör en ordentlig ritning, med gradbåge och linjal. Riktningen är given för n=1: den är 15 grader. Räkna sedan ut riktningen för n=2 och rita den. Osv.
