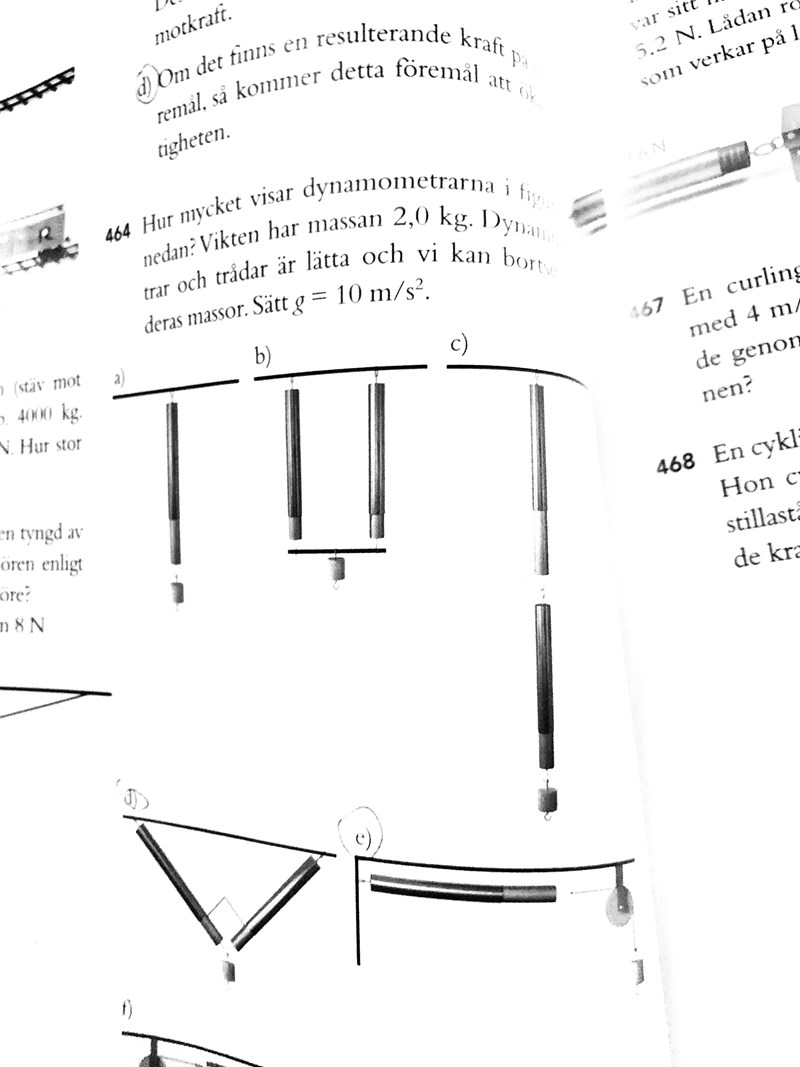

Hur mycket visar dynamometerna? Uppgift e

Har du tittat på rätt uppgift i facit? Uppgift d borde ge svaret 14 N men jag tycker att uppgift e borde ge svaret 20 N.

Aa du har rätt. Det ska va 20N. Men hur kom du fram till svaret?

Viktens massa är 2 kg, vilket motsvarar tyngdkraften 20 N. Det innebär att vikten drar i snöret med kraften 20 N och att snöret drar i dynamometern med kraften 20 N. Alltså visar dynamometern 20 N.

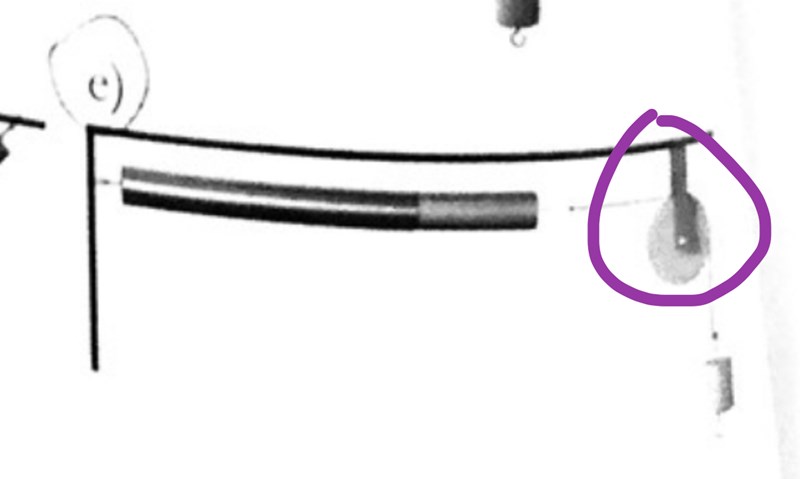

Jag fast den ”cirkeln” eller vet inte vad man kallar den som jag markerade . Det  halverar kraften

Den runda cirkeln är en trissa. Om trissorna sitter i ett block kallas det block.

För att det ska halveras eller hända något med kraften måste man ha två eller flera slingor. Du har bara en slinga, därför händer inget med kraften.

 Jmför fall 1 och 2 i bilden nedan (du har fall 1.)

I vilken av dessa bilder skulle kraften halveras?
I det här fallet så halveras vikten i båda bild 1 och bild 2

 Vilket beror på att det finns 2 slingor som du skrev. Är det så du menar?

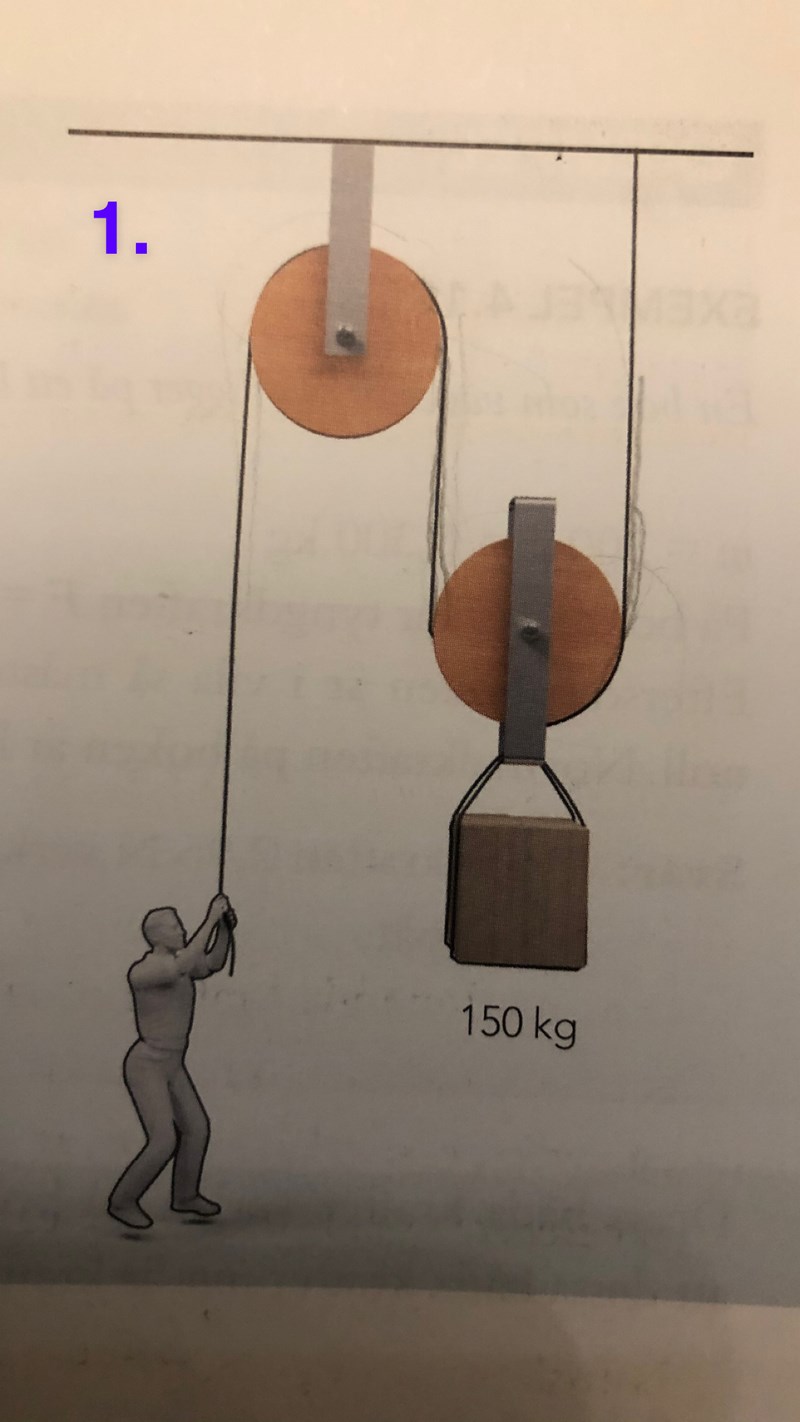

Om farbrorn i bild 1 drar åt sig 10 cm av repet kommer vikten bara höja sig 5 cm.

Det man vinner i kraft förlorar man i väg. Förhållandet är 1:2. Dvs kraften som behövs halveras.  Farbrorn måste minst väga 75kg för att kunna lyfta lasten.  Repet går ned, runt, upp, runt, och ned igen. Två "slingor".

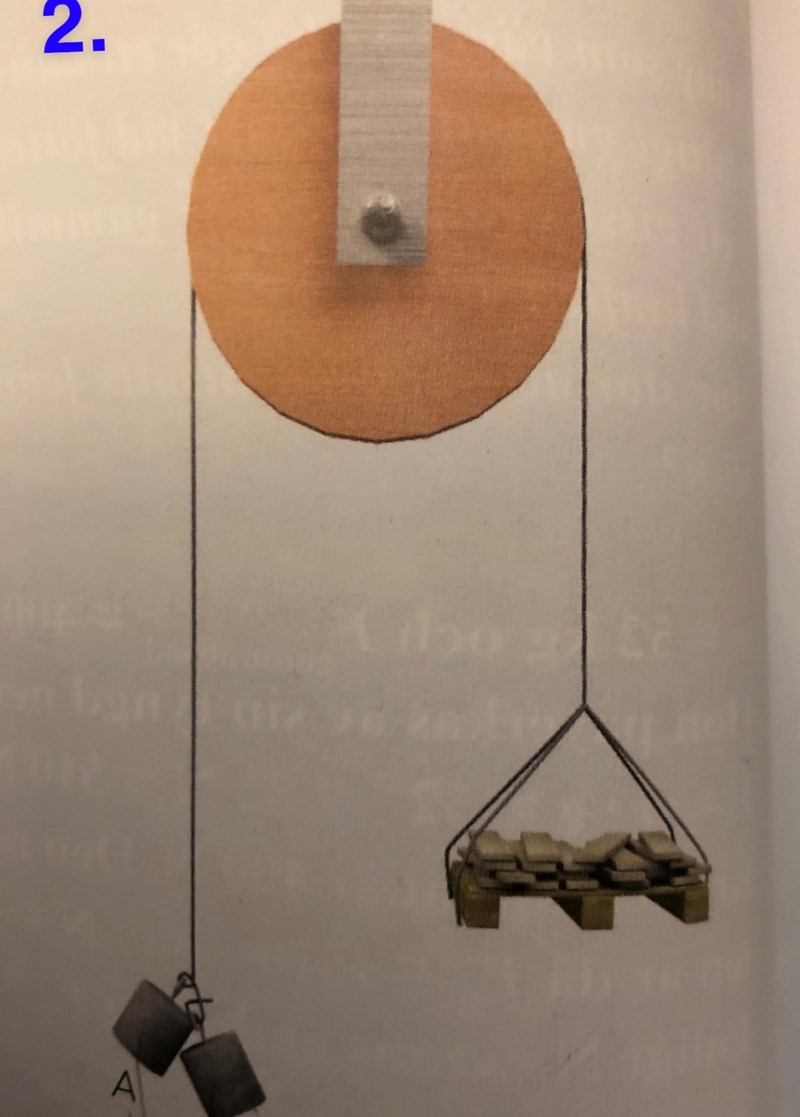

I bild 2 rör sig lasten och motvikten exakt lika mycket, förhållandet är 1:1. Drar man åt sig 5cm rep kommer lasten lyftas lika mycket, 5cm. Vi har ingen utväxling mellan väg och kraft. Kraften "halveras" INTE.

Vad menar du med slingor? Kan du ge fler exempel?

Jroth skrev:

För att det ska halveras eller hända något med kraften måste man ha två eller flera slingor.

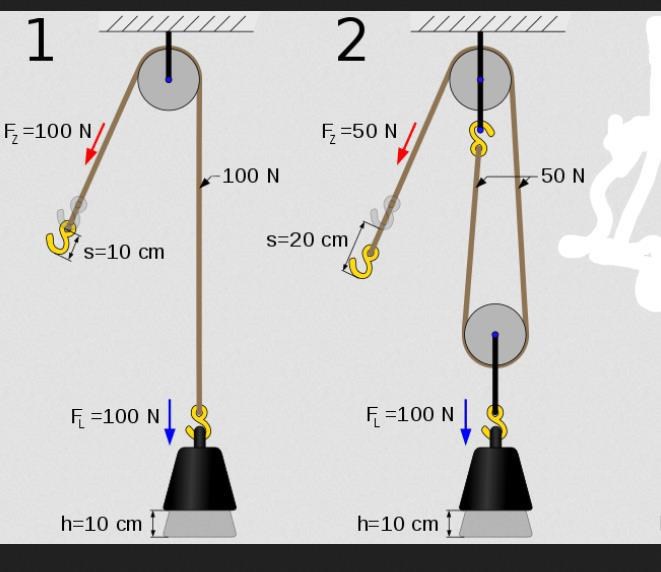

Det beror på var man sätter trissan. Se t.ex:

Det här är vanligt fel när någon t.ex vill använda en trissa för att dra loss en bil. Man skall alltså säta trissan i bilen och fästa ena ändan av repet i tex ett träd. Inte tvärtom.

Istället för att räkna 'slingor' tycker jag at man skall koncentrera sig på det Jroth skriver senare:

Det man vinner i kraft förlorar man i väg.

Om man förstår detta löser sig det mesta.

joculator skrev:

Jroth skrev:

För att det ska halveras eller hända något med kraften måste man ha två eller flera slingor.

Det beror på var man sätter trissan. Se t.ex:

Det här är vanligt fel när någon t.ex vill använda en trissa för att dra loss en bil. Man skall alltså säta trissan i bilen och fästa ena ändan av repet i tex ett träd. Inte tvärtom.

Istället för att räkna 'slingor' tycker jag at man skall koncentrera sig på det Jroth skriver senare:

Det man vinner i kraft förlorar man i väg.

Om man förstår detta löser sig det mesta.

Skulle kraften enligt din bild halveras?

Lisa14500 skrev:

Vad menar du med slingor? Kan du ge fler exempel?

Antalet slingor ges av antalet skivor $n$ om lyftkraften löper av en skiva i det fasta blocket och $n+1$ om lyftkraften löper av en skiva i det rörliga blocket.

Med t.ex. 3 skivor där lyftkraften avlöper det rörliga blocket får du alltså utväxlingen 4:1.

Om lyftkraften däremot avlöper det fasta blocket får du utväxlingen 3:1.

I bilden avlöper lyftkraften det rörliga blocket, vi har bara ett block och utväxlingen blir därför 2:1, dvs kraften som behövs för att lyfta vikten halveras.

Som Joculator påpekar kan det vara en krånglig (om än hävdvunnen ingenjörsmässig definition) och det kan vara bättre att bara koncentrera sig på hur mycket lasten rör sig i förhållande till hur mycket den lösa repänden rör sig.

I bilden kommer vikten röra sig 5cm uppåt om den lösa repänden tvingas 10cm uppåt.

Jämför med hur det är när man skall justera sitt BH-bnd: Om man vill att bandet skall blir 1 cm kortare måste man flytta spännet 2 cm.
