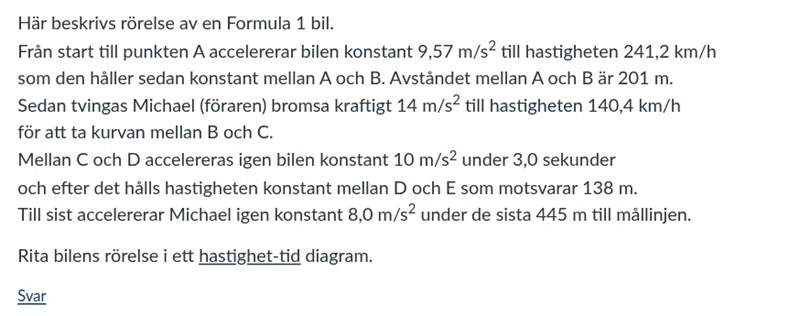

Hur ritar jag hela färden i ett v–t-diagram?

Hej och välkommen hit.

Man kan se att hela färden består av delar, där varje del är ett av

• Acceleration
• Konstant hastighet
• Inbromsning

Tre ledtrådar till dig;

Hur ser en acceleration ut i ett hastighet-tid-diagram? En Inbromsning? Konstant hastighet?

I en V-t diagram motsvarar accelerationen linjens lutning eller i folkmun brantheten. För konstant hastighet då är det en rät-linje. När det gäller en inbromsning så kommer linjen ha en negativ lutning.

Rita!

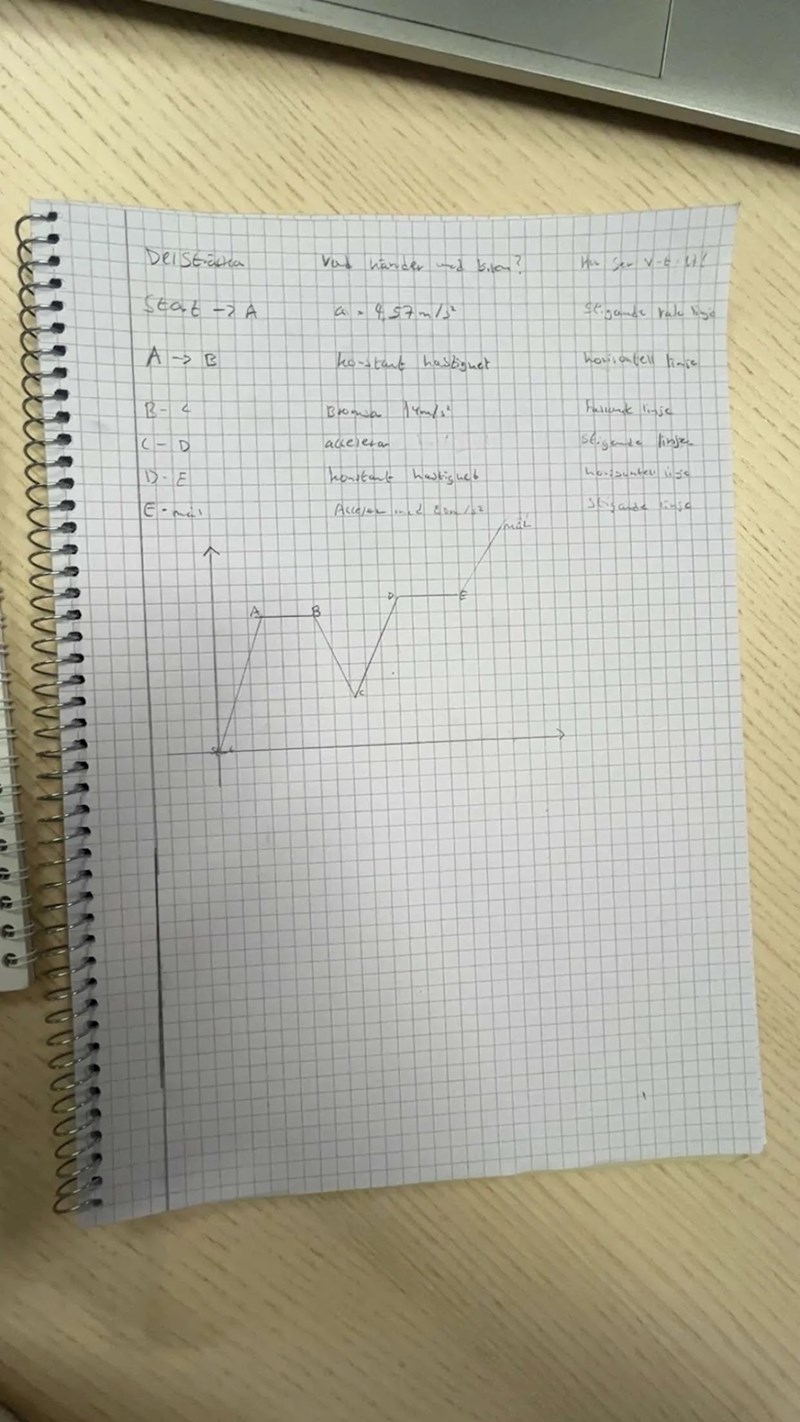

Fick det till nått sånt här.

"Nåt sånt" håller jag med om, men har du använt all den detaljerade informationen om tider och sånt? Dina axlar har ingen gradering.

Det är en jättebra figur. Alla de sex delarna är räta linjer med lutning åt rätt håll.

Nu återstår att räkna på var och en av delarna, precis som Laguna skriver.
