ugglan987 8
Postad: 24 sep 2022 14:25

Hur ska jag beräkna strömmen?

Hej!

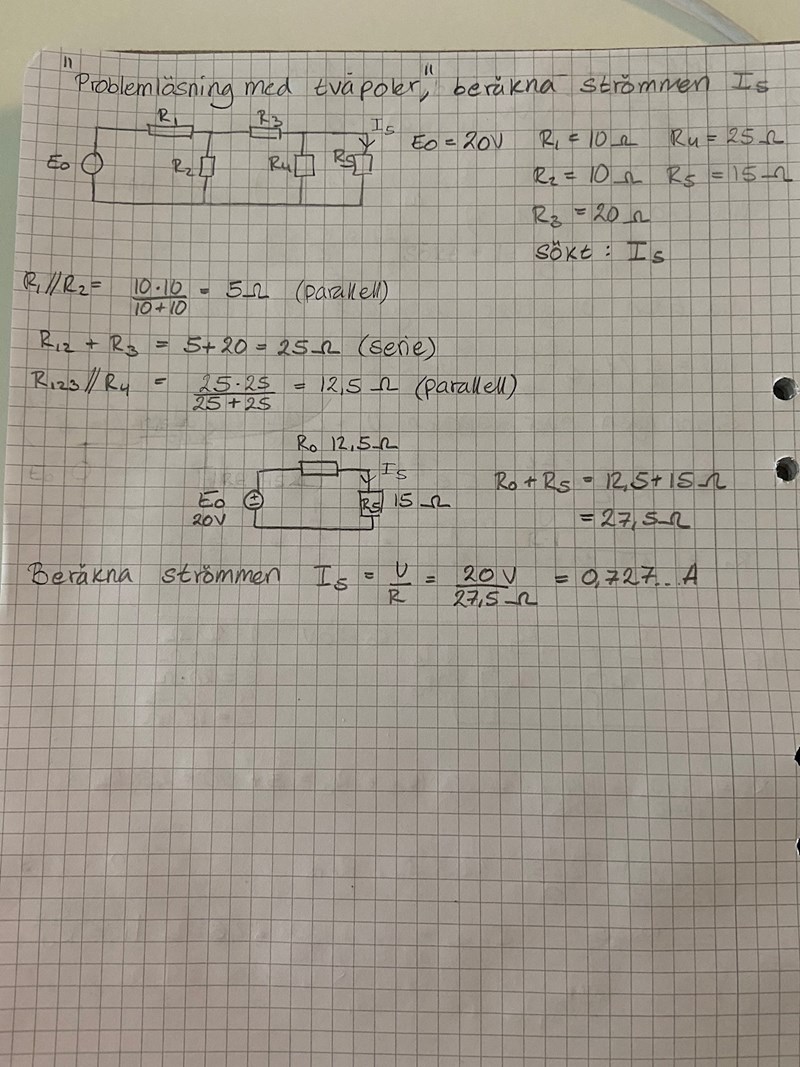

Jag har fått i uppgift att beräkna strömmen I5. Jag började med att beräkna ersättningsresistansen för R12345 som blev 27.5 Ohm. Sedan använde jag Ohms lag för att beräkna strömmen och fick svaret 0.727 som var fel. Vart kan det ha gått snett?

R1 = R2 = 10 Ohm

R3 = 20 Ohm

R4 = 25 Ohm

R5 = 15 Ohm

E0 = 20V

Visa spoiler

Skriv ditt dolda innehåll här

Fermatrix 7841 – Fd. Medlem
Postad: 24 sep 2022 14:48 Redigerad: 24 sep 2022 14:49

Antag att du beräknat ReqR_{eq} korrekt (ersättningsresitansen).

Ohms lag ger att VR=I\dfrac{V}{R}=I men detta är den totala strömmen i kretsen.Om IS=II_S=I så bryter vi mot KCL.

ugglan987 8
Postad: 24 sep 2022 14:59

Okej tack, då förstår jag varför det blir fel! Har du något tips på hur jag bara kan beräkna I5?

Fermatrix 7841 – Fd. Medlem
Postad: 24 sep 2022 15:08

Ja, asså, man kan göra det på många sätt. Vi kan använda oss av strömmen.

men först måste vi räkna rätt.

(((15//25)+20)//10)+10=110063(((15//25)+20)//10 )+10=\dfrac{1100}{63}

Vi kan räkna på ett lite omständigare sätt, men jag tror du kommer lära dig mer då.

Börja med att beräkna om din ersättningsresistans samt strömmen så det stämmer.

ugglan987 8
Postad: 24 sep 2022 15:33

Nu har jag räknat om den totala strömmen som flyter genom kretsen med Ohms lag till 20/17,4603 = 1.1 A.

Vad blir nästa steg i min uträkning?

Pieter Kuiper 8033 – Avstängd
Postad: 24 sep 2022 15:37
ugglan987 skrev:

Nu har jag räknat om den totala strömmen som flyter genom kretsen med Ohms lag till 20/17,4603 = 1.1 A.

Vad blir nästa steg i min uträkning?

Det systematiska sättet är att traggla sig genom uppgiften genom att räkna ut alla strömmar.

Fermatrix 7841 – Fd. Medlem
Postad: 24 sep 2022 15:39

Avrunda inte allt för mycket.

räkna med iaf 1.145A.

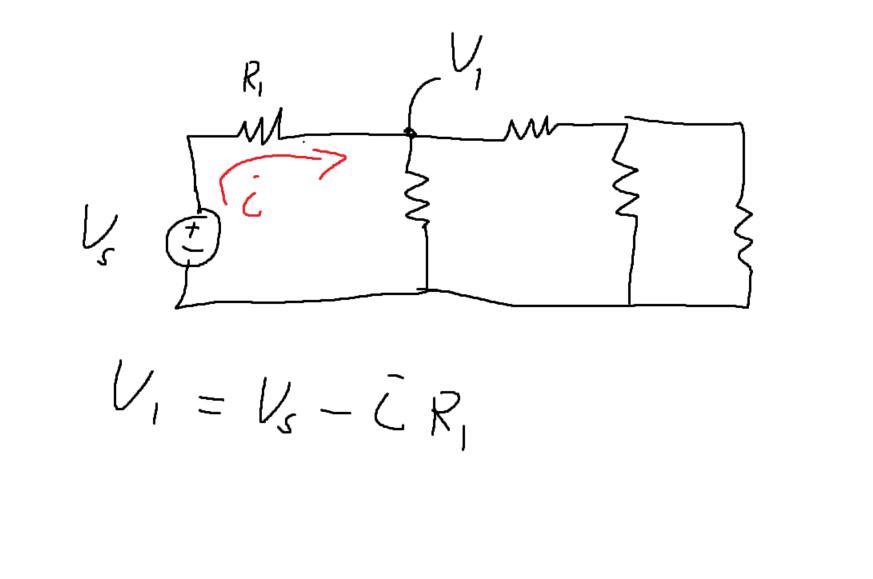

Alternativ 1:



Du kan räkna dig fram på detta sätt.

Ett annat alternativ är att slå ihop R5 och R4, strömmen genom R4//R5 är strömmen som sedan splittras mellan de.

Prova dig fram lite, om du fastnar, säg till så kan vi kika på det. :)

ugglan987 8
Postad: 24 sep 2022 15:48
Dracaena skrev:

Avrunda inte allt för mycket.

räkna med iaf 1.145A.



Alternativ 1:



Du kan räkna dig fram på detta sätt.

Ett annat alternativ är att slå ihop R5 och R4, strömmen genom R4//R5 är strömmen som sedan splittras mellan de.

Prova dig fram lite, om du fastnar, säg till så kan vi kika på det. :)

Okej tack så mycket för hjälpen, jag ska testa mig fram! :)

ugglan987 8
Postad: 24 sep 2022 15:49
Pieter Kuiper skrev:
ugglan987 skrev:

Nu har jag räknat om den totala strömmen som flyter genom kretsen med Ohms lag till 20/17,4603 = 1.1 A.

Vad blir nästa steg i min uträkning?

Det systematiska sättet är att traggla sig genom uppgiften genom att räkna ut alla strömmar.

Okej, tack för tipset!
