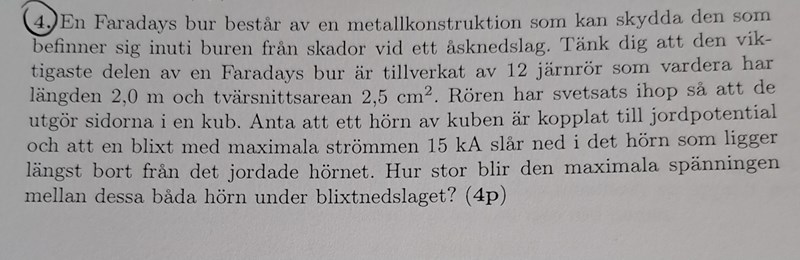

Hur stor bli maximala spänning mellab båda hörn?
Hej!

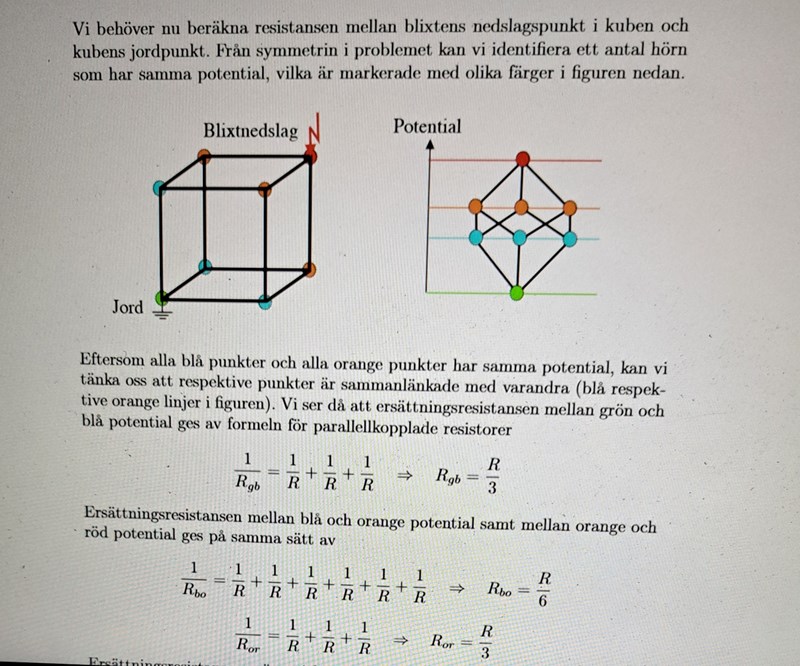

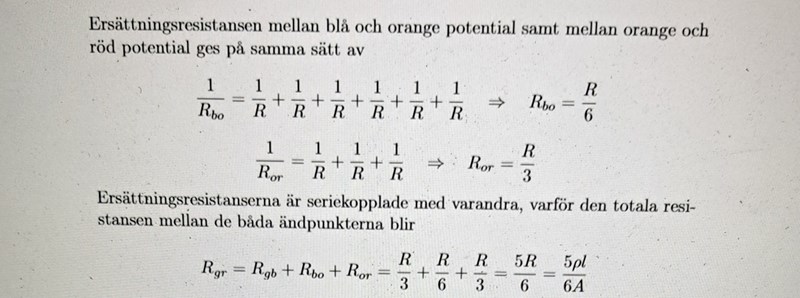

Jag förstår inte vilka ersättningsresistanser facit räknade i 3 st för att summera över hela kubens resistans. Speciellt förstår jag inte hur potentialen för den blåa och orange punkterna är lika och hur man vet att det handlar om parallellkopplade resistorer när de beräknar med ersättningsresistans för parallellkopplade resistorer mellan blå och grön punkten?
Symmetrin är kanske enklare att se intuitivt om du tänker dig en tärning som balanserar på ett hörn, jordhörnet. Högst upp, en rymddiagonal därifrån, slår blixten ner .
Sett uppifrån ser du då tre orange hörn, helt symmetriskt. Är du med så långt?
Bubo skrev:Symmetrin är kanske enklare att se intuitivt om du tänker dig en tärning som balanserar på ett hörn, jordhörnet. Högst upp, en rymddiagonal därifrån, slår blixten ner .
Sett uppifrån ser du då tre orange hörn, helt symmetriskt. Är du med så långt?
Nej tyvärr jag vet inte hur detta ska visualiseras i 3D. Jag är inte alls med på lösningens figur eller det här med tärningen
Har du nåt som är kubformat i närheten?
Laguna skrev:Har du nåt som är kubformat i närheten?
Nä
Om du inte visualiserar kuben ifråga sä bra så kanske det är bra att köpa en tärning.
Laguna skrev:Om du inte visualiserar kuben ifråga sä bra så kanske det är bra att köpa en tärning.
Ja men varje sida i figuren #1 har en resistor. Så långt är jag med på.
Bubo skrev:Symmetrin är kanske enklare att se intuitivt om du tänker dig en tärning som balanserar på ett hörn, jordhörnet. Högst upp, en rymddiagonal därifrån, slår blixten ner .
Sett uppifrån ser du då tre orange hörn, helt symmetriskt. Är du med så långt?
Alltså alla har resistorer vid varje kant och det ser ut som att alla resistorer mitt emot varandra är parallell.
