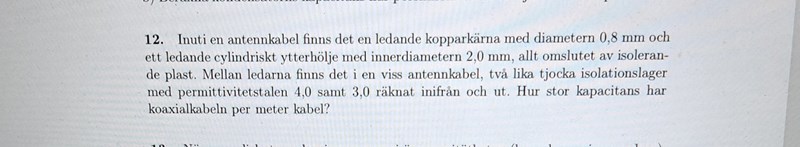

Hur stor kapacitans har koxialkabeln per meter kabel?

destiny99 skrev:

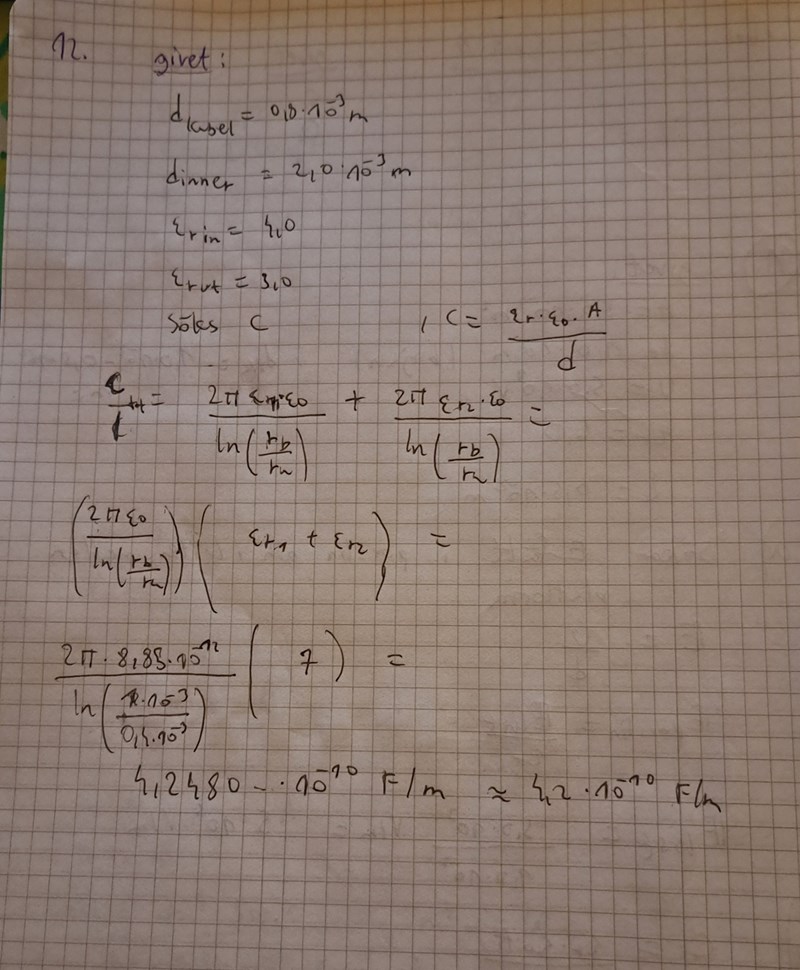

 varför stämmer inte mitt svar? Hur ska man ha gjort istället?

Du adderade permittivitetstalen. Gör en ritning av kabelns tvärsnitt enligt uppgiftens text.

Pieter Kuiper skrev:

destiny99 skrev:

 varför stämmer inte mitt svar? Hur ska man ha gjort istället?

Du adderade permittivitetstalen. Gör en ritning av kabelns tvärsnitt enligt uppgiftens text.

Ja det gjorde jag. Jag vet inte riktigt hur detta tvärsnittet skall se ut. Är det en cylindrisk objekt?

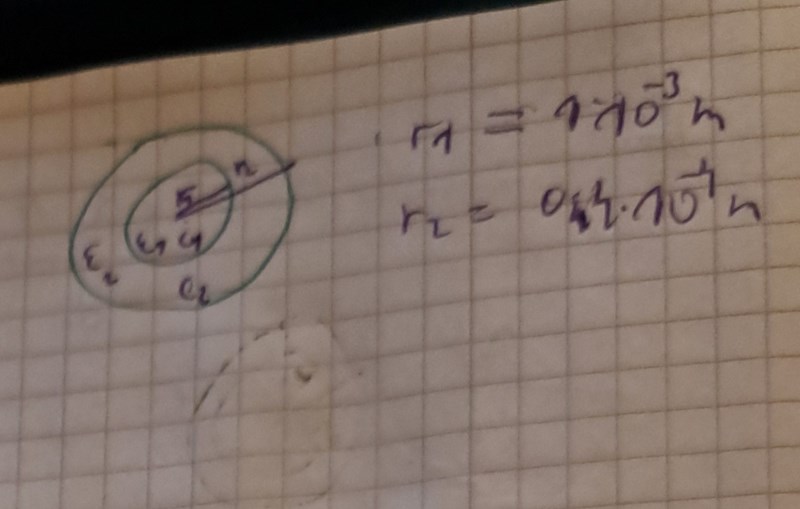

Detta är den bilden jag konstruerar

destiny99 skrev:

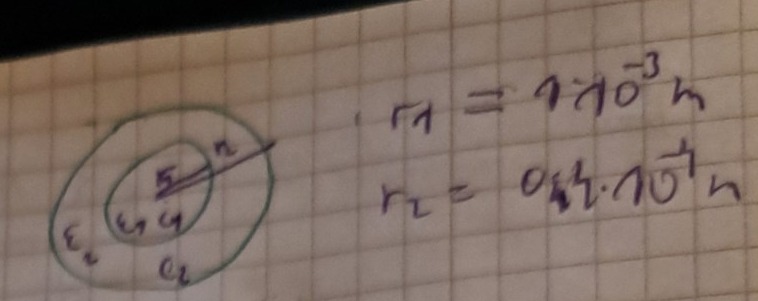

Detta är den bilden jag konstruerar

Nej. Texten säger att innanför radien $r_2 = 0,\!4 \ {\rm mm}$ ligger det en ledande kärna av koppar.

Eller $r_1$ i din figur??

Pieter Kuiper skrev:

destiny99 skrev:

Detta är den bilden jag konstruerar

Nej. Texten säger att innanför radien $r_2 = 0,\!4 \ {\rm mm}$ ligger det en ledande kärna av koppar.

Eller $r_1$ i din figur??

Ja det är både r1 och r2.

destiny99 skrev:

Ja det är både r1 och r2.

Det finns till och med en tredje radie i uppgiften. Läs noga och gör en tydlig ritning. Det kan vara bra med lite färgläggning.

Pieter Kuiper skrev:

destiny99 skrev:

Ja det är både r1 och r2.

Det finns till och med en tredje radie i uppgiften. Läs noga och gör en tydlig ritning. Det kan vara bra med lite färgläggning.

Oj var i texten nämner de om en tredje radie? Det står inget om det. Kan det vara där de säger innerdiameter som jag ännu inte förstått vad det innebär?

destiny99 skrev:

Pieter Kuiper skrev:

Det finns till och med en tredje radie i uppgiften. Läs noga och gör en tydlig ritning. Det kan vara bra med lite färgläggning.

Oj var i texten nämner de om en tredje radie? Det står inget om det.

Uppgiften säger att det finns två isolationslager mellan ledarna. Rita dessa. Till exempel den med $\varepsilon_r = 4,\!0$ i blått och den med $\varepsilon_r=3,\!0$ i gult.

Du gjorde din beräkning med ett permittivitetstal $\varepsilon_r = 7$ men något sådant material finns inte mellan kabelns ledande ytor. Som jag redan hade skrivit.
