Hydrostatiskt tryck

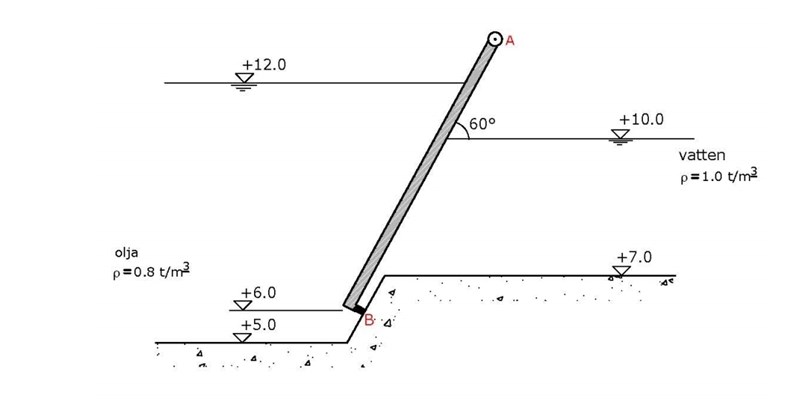

I en rektangulär lucka vars överkant är upp hängd i en led(A) skiljer olja och vatten åt. Luckan stöds mot en bottentröskel längs en tät list(B) Lyckans bredd är 0,5 m.
a) rita tryckdiagramm för oljan respektive vattnet.
b) Beränka den resulterande kraften från oljetrycket och vatten trycket.
c) beräkna resultaten till de båda krafterna i uppgift b. Ange åt vilket håll resultaten är riktad i förhållande till luckan plan.
Så tyngdpunkten borde bli vänster sida tTP= 5+(6-2) höger sida tTP= 3/2
Sen så blir ekvationen för kraften R=densitetxtyngdkraft×Area×tTP
Men här blir jag osäker, hur räknar jag ut arena? Som en rektangel vänster sida:5×6 höger sida:5×3 Elle ska jag räkna Arean som en triangel?
I uppgiften står det att luckan är en rektangel 0.5*6.0m
Trycket ökar linjärt med resp. vätskedjup.
Tänk dig ett medelvätskedjup relativt luckan. Där skulle jag placera kraft-vektorerna (pilar) på resp. sida av luckan. Sedan har du en kraft-vektor (pil) i punkten B.
Rita!!!!!!
De tre krafterna tillsammans med hävarmarna skapar momentekvationen runt punkten A
