Ideala komponenter i växelströmkretsar

Jag har löst denna uppgift men får av någon anledning fel svar. Jag har gått igenom lösningen flera gånger men hittar inte vart jag gör fel.

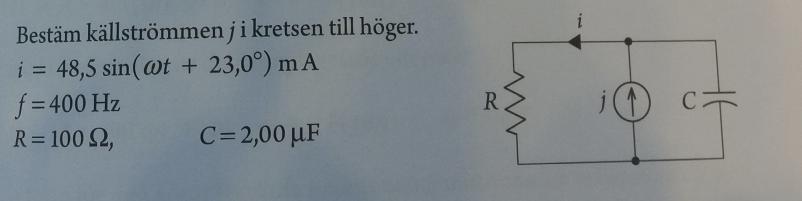

Uppgiften:

Facit:

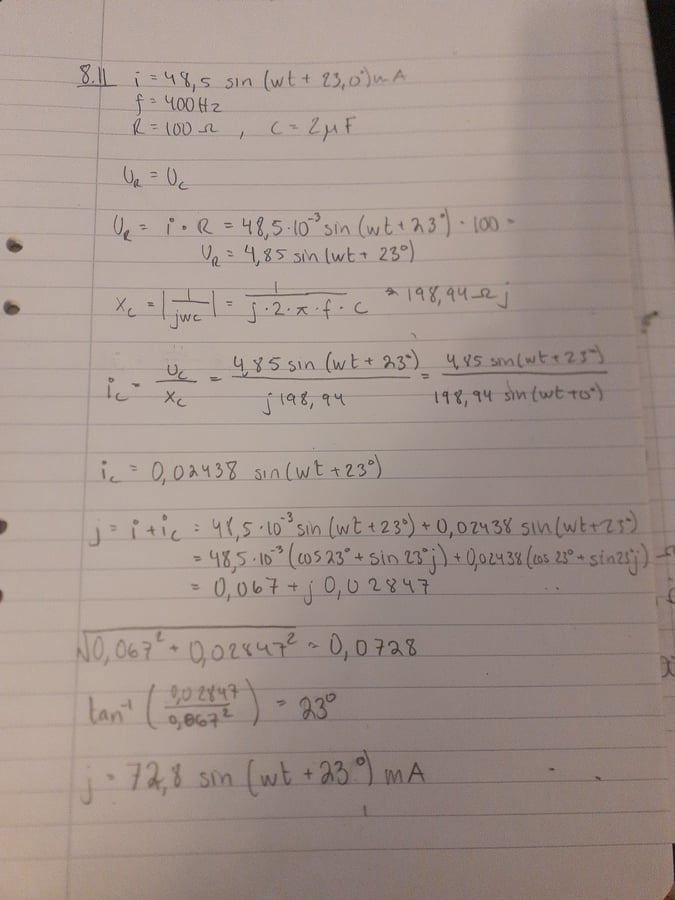

Min lösning:

Problemet är nog att du antar att i och i_c är i fas.

Pieter Kuiper skrev:
Problemet är nog att du antar att i och i_c är i fas.

Jag hänger inte riktigt med här. Vad menas med att vara i fas?

Vilka ändringar behöver jag göra i min lösning om vi antar att de inte är i fas?

Universitetsstudent2020 skrev:
Pieter Kuiper skrev:
Problemet är nog att du antar att i och i_c är i fas.

Jag hänger inte riktigt med här. Vad menas med att vara i fas?

Ojdå, då måste du läsa på.

Pieter Kuiper skrev:
Universitetsstudent2020 skrev:
Pieter Kuiper skrev:
Problemet är nog att du antar att i och i_c är i fas.

Jag hänger inte riktigt med här. Vad menas med att vara i fas?

Ojdå, då måste du läsa på.

Tack för svar. Jag har nu läst på och har fått fram att $U_{c}$ ligger 90°efter i. Ska uttrycket för $U_{c}$ ut så här?

$U c = 4, 85 \sin (w t + (23 ° - 90 °) V$

Universitetsstudent2020 skrev:

Tack för svar. Jag har nu läst på och har fått fram att $U_{c}$ ligger 90°efter i. Ska uttrycket för $U_{c}$ ut så här?

$U c = 4, 85 \sin (w t + (23 ° - 90 °) V$

Det var rätt som du skrev i din lösning att spänningen över kondensatorn är lika med spänningen över motståndet.

Men i_c är 90 grader ur fas med strömmen genom motståndet.

Läs lite mer i boken, det finns säkert förklaringar och exempel.
